SAIL-M12GM12W-CD-1.5A
SAIL-M12GM12W-CD-1.5A
Maßzeichnung
Male, straight
SAIL-M12GM12W-CD-1.5A
Maßzeichnung
Angled socket
SAIL-M12GM12W-CD-1.5A
Polbild
M12, pin, A-coded
SAIL-M12GM12W-CD-1.5A
Polbild
Socket
SAIL-M12GM12W-CD-1.5A
Schaltbild
SAIL-M12GM12W-CD-1.5A
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12W-CD-1.5A

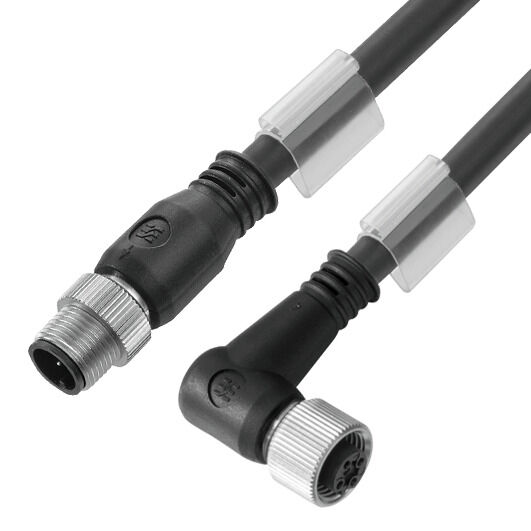

Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 1.5 m, Stift, gerade – Buchse, 90°, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Produkt ID 1061990150
Download datablad Engineering Support Produkt Downloads
Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Stecker links Stecker rechts Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Version
Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 1.5 m, Stift, gerade – Buchse, 90°, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Order No.
1061990150
Type
SAIL-M12GM12W-CD-1.5A
GTIN (EAN)
4032248811694
VPE
1 Stück

Abmessungen und Gewichte

Length
1,5 mm
Länge (inch)
0,059 inch
Nettogewicht
110 g

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Aderquerschnitt
0,38 mm²
Aderquerschnitt (Print/Online)
2 x 0,34 mm² + 2 x 0,22 mm²
Anzahl der Adern
5
Beschleunigung
4 m/s²
Biegeradius min., bewegt
8 x Kabeldurchmesser
Biegeradius, min., fest verlegt
4 x Kabeldurchmesser
Biegezyklen
2 Mio
Farbcodierung
rot
schwarz
weiß
blau
Flammwidrigkeit
gemäß IEC 60332-1-2
in accordance with UL 1581 VW-1 and UL 2556 sec.9.4
Geschirmt
Ja
Geschwindigkeit
4 m/s
Halogene
Nein
Hybridleitung
Ja
Isolation
PE
Polyolefin
Kabellänge
1,5 m
Konfigurierbare Kabellänge
Nein
Mantel nach UL AWM style
20236 (80 °C / 30 V)
Mantelfarbe
violett
Mantelmaterial
PUR
Number of poles
5
Odolné vůči perlám kovu ze svařování
Nein
Outside diameter
6.9 mm ± 0.3 mm
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Strahlenvernetzt
Nein
Temperature range, moving
-30...70 °C
Teplotní rozpětí, stacionární
-40...80 °C
Ölbeständigkeit
gemäß IEC 60811:404

Allgemeine Technische Daten

Coding
A-codiert
Connection thread
M12 / M12
Contact material
CuZn35PB2
Contact surface
vergoldet
Housing main material
PUR
jumpered
Nein
LED
Nein
Nominal current
4 A
Nominal voltage
125 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
Temperature range of housing
-25…+80 °C
Threaded ring material
Messing, vernickelt
Tightening torque
M12: 0,8 - 1,2 Nm
Version
Stift, gerade – Buchse, 90°

Elektrische Eigenschaften

Nominal voltage
125 V

Allgemeine Standards

Zertifikat-Nr. (cULus)
E307231

Stecker links

Clavija de conexión izquierda
M12, A-codiert, Polzahl: 5, IP67, Stiftkontakt, gerade, Stecker, geschirmt

Stecker rechts

Plug right
M12, A-codiert, Polzahl: 5, IP67, Buchsenkontakt, gewinkelt 0°, Stecker, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
