SAIL-M12WM12G-5S1.5U
SAIL-M12WM12G-5S1.5U
Profilritning
Male, angled
SAIL-M12WM12G-5S1.5U
Profilritning
Straight socket
SAIL-M12WM12G-5S1.5U
Polschema
M12, pin, A-coded
SAIL-M12WM12G-5S1.5U
Polschema
Socket
SAIL-M12WM12G-5S1.5U
Kopplingsbild

SAIL-M12WM12G-5S1.5U

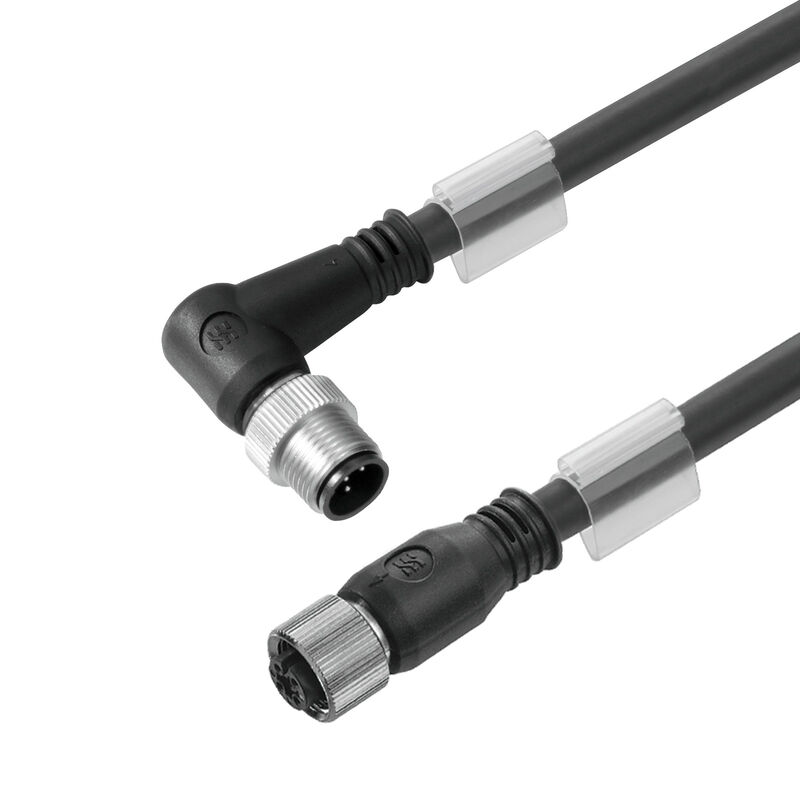

Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M12, Antal poler : 5, 1.5 m, Stift, vinklat - uttag, rakt, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1059710150
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Använda produkter 4
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Dati tecnici del cavo PB46 Общие технические данные Elektriska egenskaper Общие стандарты Normer Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Allmänna beställningsdata

Version
Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M12, Antal poler : 5, 1.5 m, Stift, vinklat - uttag, rakt, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Order No.
1059710150
Type
SAIL-M12WM12G-5S1.5U
GTIN (EAN)
4032248807741
Förp.
1 items

Mått och vikter

Nettovikt
90,64 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel med undantag
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

Accelerartion
5 m/s²
Böjcykler
2 Mio
Böjradie min, fast monterad
5 x średnica kabla
Böjradie min, rörlig
10 x średnica kabla
Bestrålning tvärbunden
Нет
Beständighet mot svetsgnistor
Нет
Färkodning
синий
белый
коричневый
серый
черный
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Halogener
Nej
hastighet
200 m/s
Hydrolys- och mikrobresistent
Ja
Isolering
PP
Kabellängd
1,5 m
Konfigurerbar kabellängd
Nej
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-fri
Ja
Ledararea
0,34 mm²
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelfärg
svart
Mantelmaterial
PUR
Number of poles
5
Odolné vůči perlám kovu ze svařování
Nej
Oljebeständighet
motsvarande IEC 60811:404
Outside diameter
5.7 mm ± 0.2 mm
Skärmad
Ja
Släpkedjetålighet
Ja
Temperature range, moving
-25...80 °C
Temperaturområde, fast lagd
-40...80 °C
Vridtålighet
0 °/m

PB46 Общие технические данные

Coding
A-кодировка
Connection thread
M12/M12
Contact surface
позолоченный
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
Nej
LED
Nej
Nominal current
4 A
Nominal voltage
60 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
i åtdraget tillstånd
Temperaturbereich Gehäuse
-25…+85 °C
Threaded ring material
Mässing, förnicklad
Tightening torque
M12: 0,8 - 1,2 Nm
Version
Stift, vinklat - uttag, rakt

Elektriska egenskaper

Insulation resistance
108 Ω
Nominal voltage
60 V

Общие стандарты

Certifikat-Nr. (cULus)
E307231
Kontaktdon Norm
IEC 61076-2-101

Normer

Kontaktdon Norm
IEC 61076-2-101

Kontakt vänster

Plug left
M12, A-kodad, IP69, hankontakt, vinklad 90°, Plast, skärmade

Kontakt höger

Plug right
M12, A-kodad, IP69, honkontakt, rak, Plast, skärmade

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
