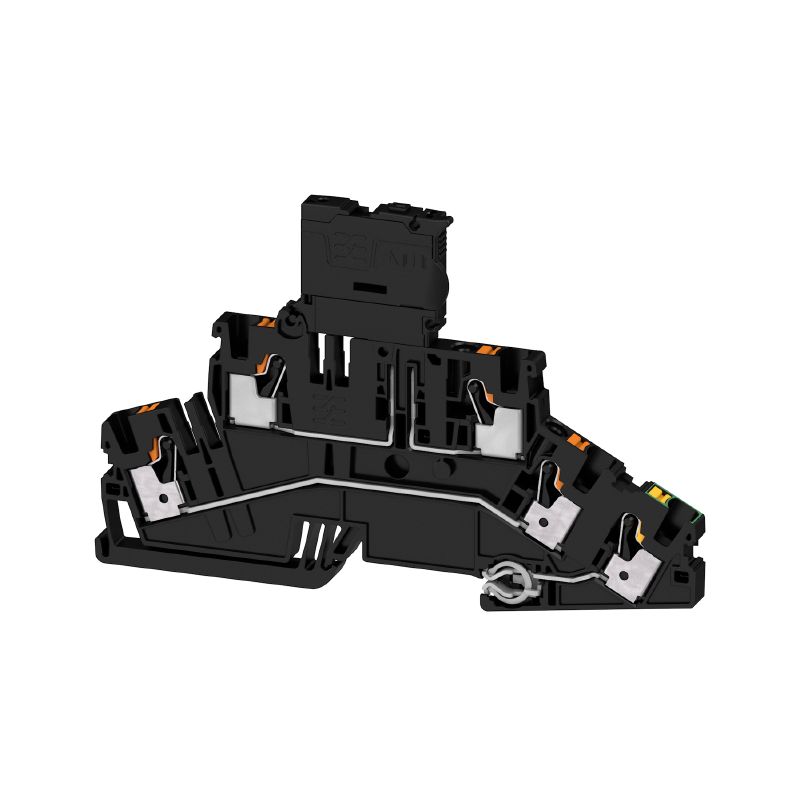

Bloc de jonction à fusible, PUSH IN, 4 mm², 250 V, 6.3 A, noir

Référence produit 2817050000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 74 Autres produits de la même gamme 228
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Blocs de jonction à fusibles Généralités Caractéristiques nominales Caractéristiques nominales selon UL Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Bloc de jonction à fusible, PUSH IN, 4 mm², 250 V, 6.3 A, noir
Référence
2817050000
Type
A2T 4 FS-FT-PE 100-250V BK
GTIN (EAN)
4064675322405
Qté.
50 Pièce

Dimensions et poids

Profondeur
83,5 mm
Profondeur (pouces)
3,287 inch
Hauteur
126,5 mm
Hauteur (pouces)
4,98 inch
Largeur
6,1 mm
Largeur (pouces)
0,24 inch
Poids net
33,772 g

Températures

Température ambiante
-55 °C…85 °C
Température d'utilisation permanente, min.
-55 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Empreinte carbone du produit
  • Du berceau à la porte:
    0.683 kg CO2 eq.

Caractéristiques des matériaux

Materiale di base
Wemid
Couleur
noir
Colour of operational elements
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
TUEV17ATEX8064U
Certificat Nº (IECEX)
IECEXTUR17.0030U
Max. spänning (ATEX)
250 V
Courant (ATEX)
6.3 A
Section max. du conducteur (ATEX)
4 mm²
Tension max. (IECEX)
250 V
Courant (IECEX)
6.3 A
Section max. du conducteur (IECEX)
4 mm²

Caractéristiques du système

Piastra terminale (necessaria)
Oui
Number of potentials
3
Количество уровней
3
Nombre de points de contact par étage
2
Nombre de potentiels par étage
1
Etages internes pontés
Non
Mounting rail
TS 35
Función N
Ne
Fonction PE
Ja
Fonction PEN
Nein

Autres caractéristiques techniques

Côté ouvert
droite
enclipsable
Oui
Explosion-tested version
Non
Montageart
TS 35
Návod k instalaci
monté

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement
PUSH IN

Raccordement (raccordement nominal)

Calibre selon 60 947-1
A4
Dimension de la lame
0,6 x 3,5 mm
Embouts doubles, max.
1,5 mm²
Embouts doubles, min.
0,5 mm²
Longueur de dénudage
12 mm
Nombre de raccordements
5
Plage de serrage, max.
6 mm²
Plage de serrage, min.
0,14 mm²
Section de raccordement du conducteur, AWG, max.
AWG 10
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, rigide, max.
4 mm²
Section de raccordement du conducteur, rigide, min.
0,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
6 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
4 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5 mm²
Section de raccordement du conducteur, souple, max.
6 mm²
Section de raccordement du conducteur, souple, min.
0,5 mm²
Section de raccordement, semi-rigide, max.
6 mm²
Section de raccordement, semi-rigide, min.
0,5 mm²
Sens de raccordement
en haut
Type de raccordement
PUSH IN
Type de raccordement 2
PUSH IN

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
200039-700896609
Courant gr. B (CSA)
10 A
Courant gr. c (CSA)
30 A
Courant gr. D (CSA)
10 A
Section max. du conducteur (CSA)
10 AWG
Section min. du conducteur (CSA)
26 AWG
Tension Gr B (CSA)
300 V
Tension Gr C (CSA)
150 V
Tension Gr D (CSA)
300 V

Blocs de jonction à fusibles

Affichage
LED
Fusible
G-Si. 5 x 20
Leakage current, max.
0,5 µA
Support fusible
pivotant
Tension de fonctionnement max.
250 V
Type de tension pour l'affichage
AC/DC

Généralités

Barrette de liaison équipée
TS 35
Instruction de montage
monté
Normes
IEC 60947-7-1
IEC 60947-7-2
IEC 60947-7-3
Section de raccordement du conducteur, AWG, max.
AWG 10
Section de raccordement du conducteur, AWG, min.
AWG 24

Caractéristiques nominales

Sezione di dimensionamento
4 mm²
Tensione nominale
250 V
인접 단자대에 대한 정격 전압
250 V
Tensione DC nominale
250 V
Corrente nominale
6,3 A
Courant avec conducteur max.
6,3 A
Normas
IEC 60947-7-1
IEC 60947-7-2
IEC 60947-7-3
Résistance de passage selon CEI 60947-7-x
1 mΩ
Sobretensión de choque nominal
6 kV
Catégorie de surtension
III
Degré de pollution
3

Caractéristiques nominales selon UL

Certificat Nº (cURus)
E60693
Taille du conducteur Câblage d'installation max. (cURus)
10 AWG
Taille du conducteur Câblage d'installation min. (cURus)
26 AWG
Taille du conducteur Câblage d'usine max. (cURus)
10 AWG
Taille du conducteur Câblage d'usine min. (cURus)
26 AWG

Note importante

Informations sur le produit
La tension dépend de l'élément de fusible ou du voyant indicateur sélectionné
