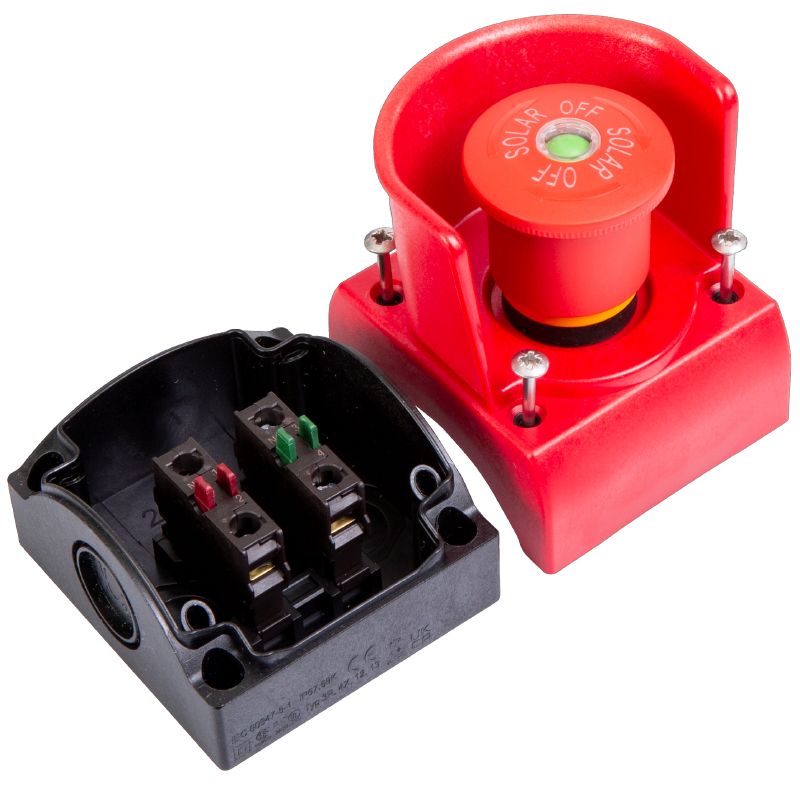

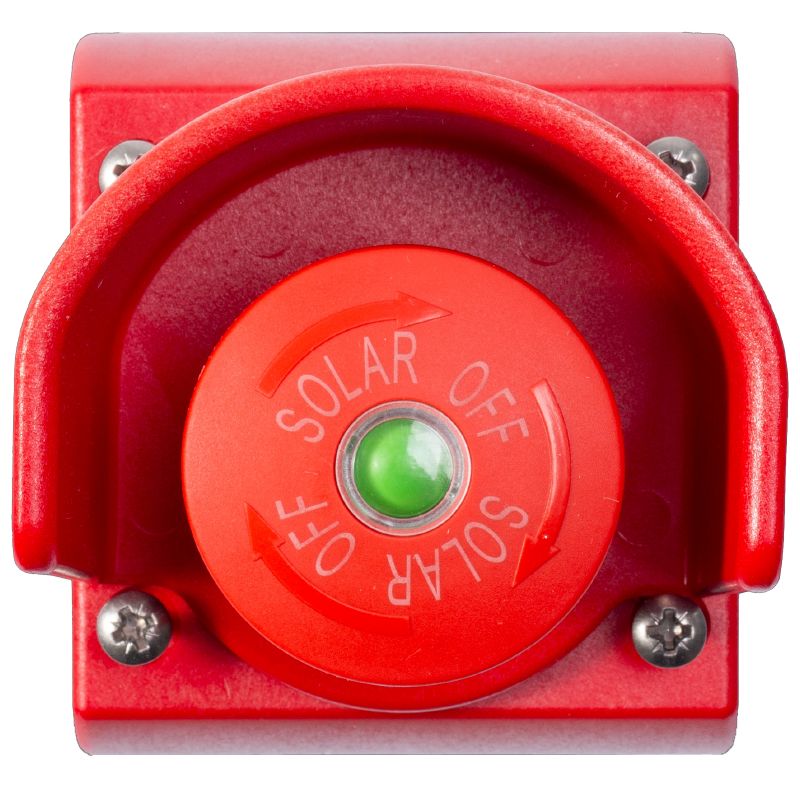

AC SB E 5A 1POL PO 06KV

Fotovoltaico

N.º de artículo 3077660000

Propiedades

Datos generales para pedido

Versión	Fotovoltaico
Código	3077660000
Tipo	AC SB E 5A 1POL PO 06KV
GTIN (EAN)	4099987081887
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	117 mm
Profundidad (pulgadas)	4,606 inch
Altura	80 mm
Altura (pulgadas)	3,15 inch
Anchura	72 mm
Anchura (pulgadas)	2,835 inch
Peso neto	233 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Botón de parada de emergencia

Diámetro del elemento de botón	45 mm
Grado de protección (NEMA)	1
Indicador de estado	2 etapas
Método de desenclavamiento	Liberación por giro

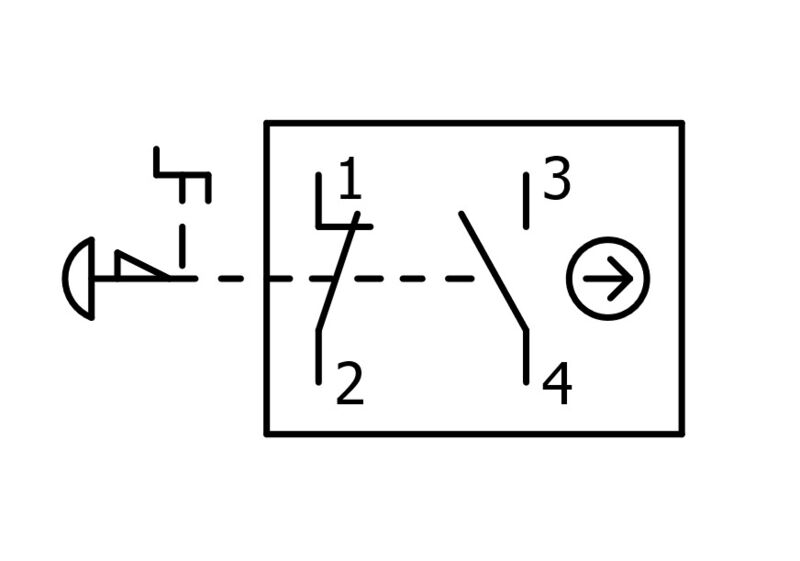

Número de contactos como contacto normalmente abierto	1
Número de contactos como contacto normalmente cerrado	1
Status indicator available	Sí
Tensión continua máxima, Uc (AC)	500 V
Tensión continua máxima, Uc (DC)	212 V
Tipo de montaje	4 Herramientas para atornillar

Descargas

White paper	[Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 7.0	EC002034
ETIM 8.0	EC002034
ETIM 9.0	EC002034
ECLASS 11.0	27-37-12-44
ECLASS 12.0	27-37-12-44
ECLASS 13.0	27-37-12-44
ECLASS 14.0	27-37-12-44

Homologaciones

Homologaciones	![CE](/picture/CE.gif)
ROHS	Conformidad
