ACT20M-RTI-AO-S
제품 이미지
ACT20M-RTI-AO-S

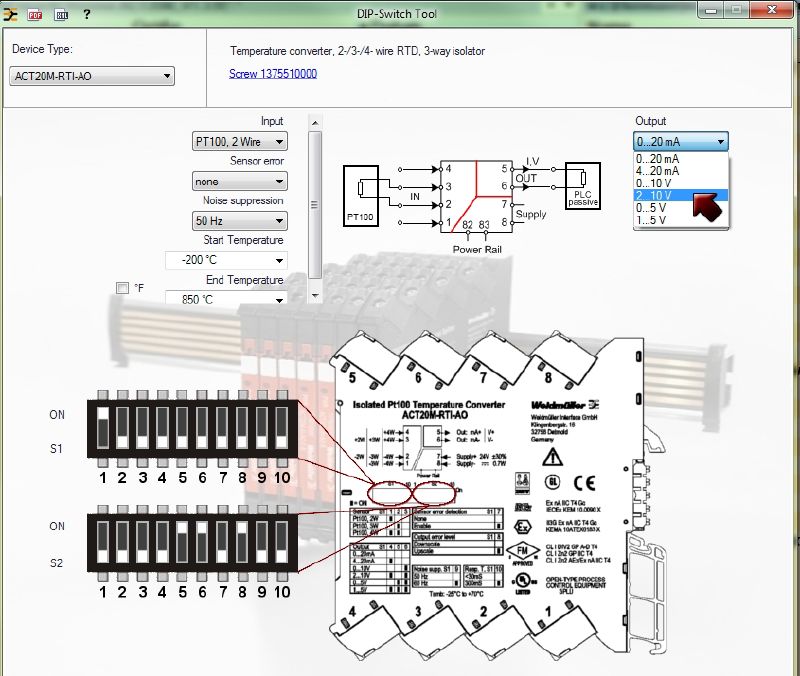

Connection diagram
ACT20M-RTI-AO-S
치수 도면
ACT20M-RTI-AO-S
ACT20M-RTI-AO-S
ACT20M-RTI-AO-S

ACT20M-RTI-AO-S

온도 컨버터, 갈바닉 절연 적용, 입력 : 온도, PT100, 출력 : I / U

Cikkszám 1375510000
Apri nel configuratore
Download foglio dati 엔지니어링 지원 소프트웨어 지원 제품 다운로드
Accessoires 4 Autres produits de la même gamme 6
승인 일반 주문 데이터 치수 및 중량 온도 장애 확률 환경 제품 규정 준수 입력 출력 일반 데이터 절연 조정 Ex 응용을 위한 데이터(ATEX) 결선 데이터 EMC 준수 및 인증 부품 설명 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33adcb9c-2865-4cbb-8057-1da77b87f940/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E337701

일반 주문 데이터

버전
온도 컨버터, 갈바닉 절연 적용, 입력 : 온도, PT100, 출력 : I / U
주문 번호
1375510000
유형
ACT20M-RTI-AO-S
GTIN(EAN)
4050118259667
수량
1 items

치수 및 중량

깊이
114.3 mm
Tiefe (inch)
4.5 inch
높이
112.5 mm
높이 (인치)
4.429 inch
너비
6.1 mm
폭 (인치)
0.24 inch
순중량
89 g

온도

보관 온도
-40 °C...85 °C
작동 온도
-25 °C...70 °C
작동 온도에서 습도
0 ~ 95 %(응결 없음)
습도
40 °C / 95 % 상대 습도, 비응축

장애 확률

MTBF
152 a

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

입력

Influencia de la resistencia del cable del sensor
<0.002 Ω/Ω (@ 3/4-wire)
Line resistance in measuring circuit
≤ 50 Ω
Number inputs
1
Sensor
PT100 (2-/3-/4- wire)
Temperature input range
구성 가능
PT100: -200…+850 °C
최소 측정 범위 10°C (RTD)

출력

Ausgangsspannung, Bemerkung
구성 가능
0(2)...10 V
0(1)...5 V
Ausgangsstrom
구성 가능
0~20 mA
4~20 mA
Drahtbrucherkennung
Yes
구성 가능
3.5 mA / 23 mA / 해당 없음
Output signal limit
<4 mA (평균), <60 mA (펄스 전류), 낮은 듀티 사이클
Type
액티브
연결된 제어는 수동이어야 합니다
부하 임피던스 전류
≤ 600 Ω
부하 임피던스 전압
≥ 10 kΩ
출력 수
1

일반 데이터

IP20
Coefficiente di temperatura
측정 범위의 ≤0.01 % ⁄°C 또는 0.02 °C ⁄ °C
Delivery state
  • Setting parameters:
    입력
  • 구성:
    0 °C
  • Setting parameters:
    대역폭
  • 구성:
    50 Hz
  • Setting parameters:
    출력 1
  • 구성:
    0...20 mA
  • Setting parameters:
    출력 2
  • 구성:
    0...20 mA
  • Setting parameters:
    센서 오류 탐지
  • 구성:
    enabled
  • Setting parameters:
    응답 시간
  • 구성:
    < 30 ms
  • Setting parameters:
    잡음 억제
  • 구성:
    enabled
Delivery state
Input: 0 °C // Bandwidth: 50 Hz // Output 1: 0...20 mA // Output 2: 0...20 mA // Sensor error detection: enabled // Step response time: < 30 ms // Noise suppression: enabled
Guida equipaggiata
TS 35
Inclus dans la livraison
설명 시트

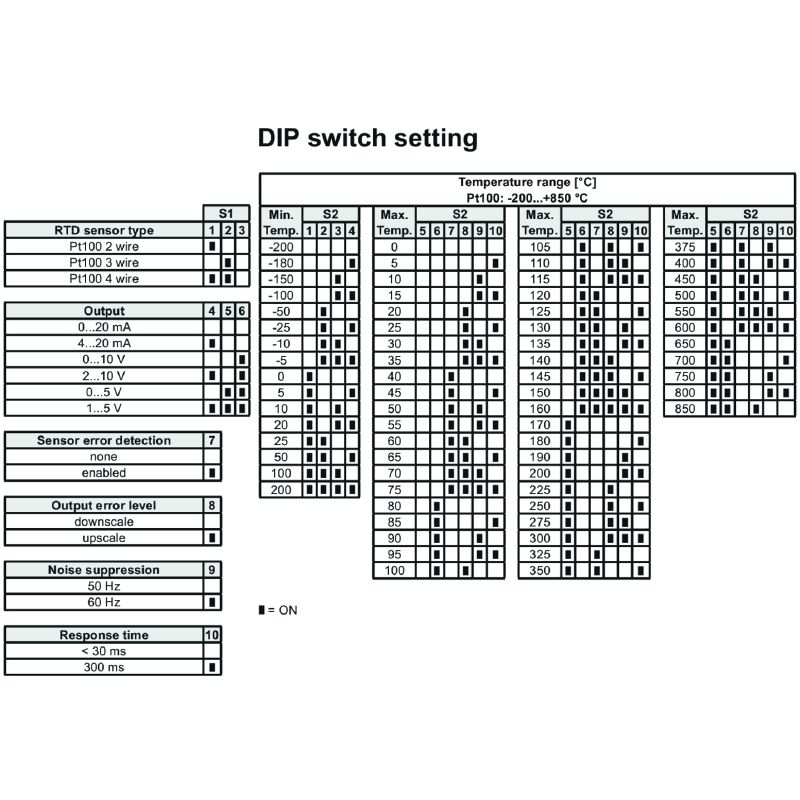

Konfiguracja
DIP 스위치
Précision
절대 정확도: 측정 범위의 <±0.05 %
기본 정확도: <±0.1°C
Tempo di risposta di soglia
구성 가능
≤ 30 ms
<300 ms
Tensione di alimentazione
터미널에서 또는 CH20M 레일 버스를 통해 24 V DC ± 30 %
Znamionowy pobór mocy
0.5 VA
Потребляемая мощность, макс.
0.7 W
Потребляемая мощность, тип.
0.49 W
Рабочая высота
≤ 2000 m

절연 조정

Categoría de sobretensión
II
Grado de polución
2
Normas EMC
IEC 61326-1
Rated voltage
300 Veff
Separación galvánica
3-웨이 아이솔레이터
Tensión de aislamiento
2.5 kVeff / 1 분

Ex 응용을 위한 데이터(ATEX)

IECEx - gas labelling
Ex nA IIC T4 Gc
표준: IEC 60079-0-15
Marking
II 3 G Ex nA IIC T4 Gc
설치 위치
장치, 안전 구역 내 2구역에 설치

결선 데이터

결선 유형
스크류 결선
조임 토크, 최소
0.4 Nm
조임 토크, 최대
0.6 Nm
클램프 범위, 정격 결선
2.5 mm²
클램프 범위, 최소
0.5 mm²
클램프 범위, 최대
2.5 mm²
결선 단면규격 AWG, 최소
AWG 30
결선 단면규격 AWG, 최대
AWG 14

EMC 준수 및 인증

EMC 표준
IEC 61326-1
표준 규격
IEC 61010-1

부품 설명

Product description
구성 가능한 온도 변환기 ACT20M-RTI-AO-S는 아날로그 신호를 분리 및 변환합니다. 아날로그 RTD 입력 전류 신호(Type Pt100)는 아날로그 출력 신호로 선형 변환되어 전기적으로 절연됩니다. 전원 공급 장치는 입력 및 출력으로부터 전기적으로 절연(3 방향 절연)되며, 이 과정은 직결 배선이나 바이드뮬러 레일 버스를 통해 이루어집니다.
