ACT20M-TCI-AO-E-S
Product image
ACT20M-TCI-AO-E-S
Connection diagram
ACT20M-TCI-AO-E-S
Dimensional drawing
ACT20M-TCI-AO-E-S
ACT20M-TCI-AO-E-S

ACT20M-TCI-AO-E-S

Hőmérséklet-átalakító, Hőelem, Without galvanic isolation, Input : Temperature, hőelem, Output : I / U

Cikkszám 1375500000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Szoftvertámogatás Termékletöltések
Lisävarusteet 4 Samankaltaiset tuotteet 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Meghibásodási valószínűség Termékek környezetvédelmi megfelelősége Bemenet Kimenet Általános adatok Szigetelések koordinálása Ex alkalmazások (ATEX) adatai Csatlakozási adatok EMC megfelelőség és jóváhagyások Elem leírása Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33adcb9c-2865-4cbb-8057-1da77b87f940/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E337701

Általános rendelési adatok

Változat
Hőmérséklet-átalakító, Hőelem, Without galvanic isolation, Input : Temperature, hőelem, Output : I / U
Rendelési szám
1375500000
Típus
ACT20M-TCI-AO-E-S
GTIN (EAN)
4050118259674
Qty.
1 Darab

Méretek és tömegek

Mélység
114,3 mm
Mélység (coll)
4,5 inch
Magasság
112,5 mm
Magasság (coll)
4,429 inch
Szélesség
6,1 mm
Szélesség (coll)
0,24 inch
Nettó tömeg
70 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...85 °C
Üzemi hőmérséklet
-25 °C...70 °C
Páratartalom üzemi hőmérsékleten
0...95% (páralecsapódás nem megengedett )
Páratartalom
40 °C / 93 % rel. páratartalom, páralecsapódás nélkül

Meghibásodási valószínűség

MTBF
189 a

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Bemenet

Number inputs
1
Temperatur - ingångsområde
Konfigurálható
J: (-100…+1200 °C)
K: (-180…+1372 °C)
min. méréstartomány 50 °C (TC)
센서
Thermocouples: J, K

Kimenet

Corrente d'uscita
konfigurálható
0...20 mA
4...20 mA
Kimenetek száma
1
Lastwiderstand / Strom
≤ 600 Ω
load impedance voltage
≥ 10 kΩ
Tension de sortie, remarque
Configurabile
0(2)...10 V
0(1)...5 V
Tipo
aktív
a csatlakoztatott vezérlő passzív legyen
Wire break detection
Igen
Configurable
3,5 mA / 23 mA / nincs

Általános adatok

Delivery state
  • Setting parameters:
    Input
  • Konfiguráció:
    0 °C
  • Setting parameters:
    Output 1
  • Konfiguráció:
    0...20 mA
  • Setting parameters:
    Output 2
  • Konfiguráció:
    0...20 mA
  • Setting parameters:
    Noise suppression
  • Konfiguráció:
    100 Hz
  • Setting parameters:
    Sensor error detection
  • Konfiguráció:
    enabled
  • Setting parameters:
    Output error level
  • Konfiguráció:
    downscale
  • Setting parameters:
    Step response time
  • Konfiguráció:
    < 30 ms
Delivery state
Input: 0 °C // Output 1: 0...20 mA // Output 2: 0...20 mA // Noise suppression: 100 Hz // Sensor error detection: enabled // Output error level: downscale // Step response time: < 30 ms
Hőmérséklet együttható
0,1 °C ⁄ °C
vagy
≤ méréstartomány 0,01%-a⁄°C

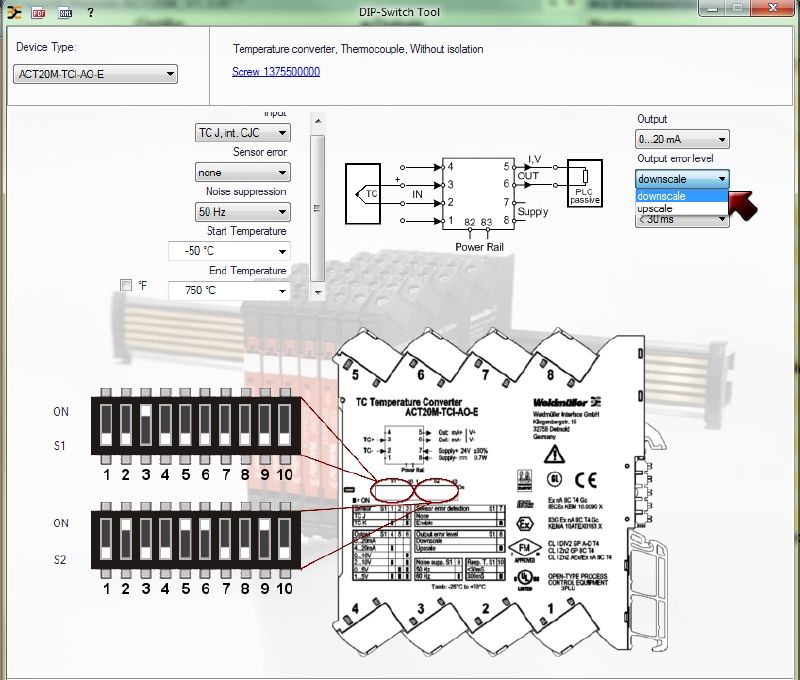

Konfiguráció
DIP-kapcsoló
Lépés válaszideje
Konfigurálható
≤ 30 ms
<300 ms
Névleges áramfelvétel
0,5 VA
Pontosság
abszolút pontosság: a mérésitartomány<±0,1 %-a
Alap pontosság: <±1 °C
Tartósín
TS 35
Tápfeszültség
24 V DC ± 30 %
Védelmi osztály
IP20
Áramfelvétel, max.
0,52 W
Áramfelvétel, típ.
0,37 W

Szigetelések koordinálása

EMC szabványok
IEC 61326-1
Galvanikus leválasztás
Szigetelés nélkül
Szennyezés súlyossága
2

Ex alkalmazások (ATEX) adatai

IECEx - gáz feliratozás
Ex nA IIC T4 Gc
Szabvány: IEC 60079-0-15
Installation location
Biztonságos (2-es zóna) területen telepített eszköz
Jelölés
II 3 G Ex nA IIC T4 Gc

Csatlakozási adatok

Csatlakozás típusa
Csavaros csatlakozás
Meghúzási nyomaték, min.
0,4 Nm
Meghúzási nyomaték, max.
0,6 Nm
Rögzítési tartomány, névleges csatlakozás
2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14

EMC megfelelőség és jóváhagyások

EMC szabványok
IEC 61326-1
Szabványok
IEC 61010-1

Elem leírása

A termék leírása
Az ACT20M-TCI-AO-S konfigurálható hőmérséklet-mérőjeladó analóg jeleket választ le és alakít át. Az analóg hőelem a bemeneti jelet (J, K) lineárisan analóg kimeneti jellé alakítja és galvanikusan leválasztja. A tápellátás és a bemenet/kimenet galvanikus leválasztását (3-utas leválasztás) a közvetlen vezetékezés vagy a Weidmüller gyűjtősín biztosítja.
Az ACT20M-TCI-AO-E-S konfigurálható hőmérséklet-mérőjeladó ugyanezt a funkciót kínálja, de galvanikus leválasztás nélkül.

Besorolások

ETIM 8.0
EC002919
ETIM 9.0
EC002919
ETIM 10.0
EC002919
ECLASS 14.0
27-21-01-29
ECLASS 15.0
27-21-01-29
