AL3C 2.5 VT
AL3C 2.5 VT
Connection diagram

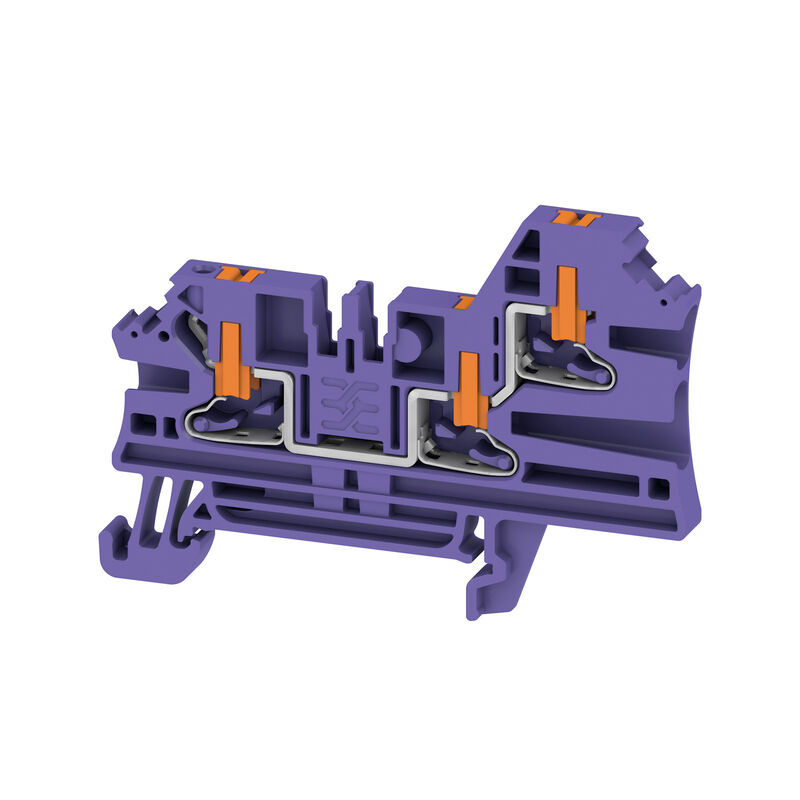

AL3C 2.5 VT

Bloc de jonction traversant, PUSH IN, violet, 2.5 mm², 24 A, 800 V, Nombre de raccordements: 3

Référence produit 2847390000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 89 Autres produits de la même gamme 1068
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Caractéristiques nominales Caractéristiques nominales selon UL Classifications

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/97ca7c49-72a6-43d6-8530-aae8293fa226/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Ausfuehrung
Bloc de jonction traversant, PUSH IN, violet, 2.5 mm², 24 A, 800 V, Nombre de raccordements: 3
Best.-Nr.
2847390000
Art
AL3C 2.5 VT
GTIN (EAN)
4064675456933
Qté.
50 Pièce

Dimensions et poids

Tiefe
48 mm
Profondeur (pouces)
1,89 inch
Höhe
68 mm
Hauteur (pouces)
2,677 inch
Breite
5,1 mm
Largeur (pouces)
0,201 inch
Poids net
8,652 g

Températures

Lagertemperatur
-25 °C...55 °C
Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
violet
Éléments d'actionnement de couleurs
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
TUEV22ATEX8826U
Certificat Nº (IECEX)
IECEXTUR22.0019U
Tension max. (ATEX)
550 V
Courant (ATEX)
21.5 A
Section max. du conducteur (ATEX)
4 mm²
Tension max. (IECEX)
550 V
Courant (IECEX)
21.5 A

Caractéristiques du système

Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
3
Nombre de potentiels par étage
1
Etages internes pontés
Non
Barrette de liaison équipée
TS 35
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
enclipsable
Oui
Type de fixation
monté
Type de montage
TS 35
Version à l#92épreuve de l#92explosion
Oui

Conducteur raccordable (autre raccordement)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

Raccordement (raccordement nominal)

Campo di sezioni, min.
0,14 mm²
Csatlakozás típusa
PUSH IN
Csatlakozási irány
latéralement
Csatlakozások száma
3
Csupaszolási hossz
10 mm
Embouts doubles, max.
0,75 mm²
Embouts doubles, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Mérőeszköz, IEC 60947-1
A3
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Section de raccordement du conducteur, rigide, max.
4 mm²
Section de raccordement du conducteur, rigide, min.
0,14 mm²
Section de raccordement du conducteur, souple, max.
4 mm²
Section de raccordement du conducteur, souple, min.
0,14 mm²
Section de raccordement, semi-rigide, max.
2,5 mm²
Section de raccordement, semi-rigide, min.
0,14 mm²
Section de raccordement, souple, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,14 mm²
블레이드 크기
0,6 x 3,5 mm

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
200039-70089609
Courant gr. B (CSA)
20 A
Courant gr. c (CSA)
20 A
Courant gr. D (CSA)
5 A
Section max. du conducteur (CSA)
12 AWG
Section min. du conducteur (CSA)
26 AWG
Tension Gr B (CSA)
600 V
Tension Gr C (CSA)
600 V
Tension Gr D (CSA)
600 V

Généralités

Leiteranschlussquerschnitt AWG, max.
AWG 12
Mounting rail
TS 35
Normas
IEC 60947-7-1
Wire connection cross section AWG, min.
AWG 28

Caractéristiques nominales

Section nominale
2,5 mm²
Tension nominale
800 V
Tension nominale DC
800 V
Courant nominal
24 A
Courant avec conducteur max.
24 A
Normes
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
1,33 mΩ
Tension de choc nominale
8 kV
Puissance dissipée conformément à CEI 60947-7-x
0,77 W
Catégorie de surtension
III
Degré de pollution
3

Caractéristiques nominales selon UL

Certificat Nº (cURus)
E60693
Courant Gr B (cURus)
20 A
Courant Gr C (cURus)
20 A
Courant Gr D (cURus)
5 A
Taille du conducteur Câblage d'installation max. (cURus)
12 AWG
Taille du conducteur Câblage d'installation min. (cURus)
26 AWG
Taille du conducteur Câblage d'usine max. (cURus)
12 AWG
Taille du conducteur Câblage d'usine min. (cURus)
26 AWG
Tension Gr B (cURus)
600 V
Tension Gr C (cURus)
600 V
Tension Gr D (cURus)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
