APG 4 L

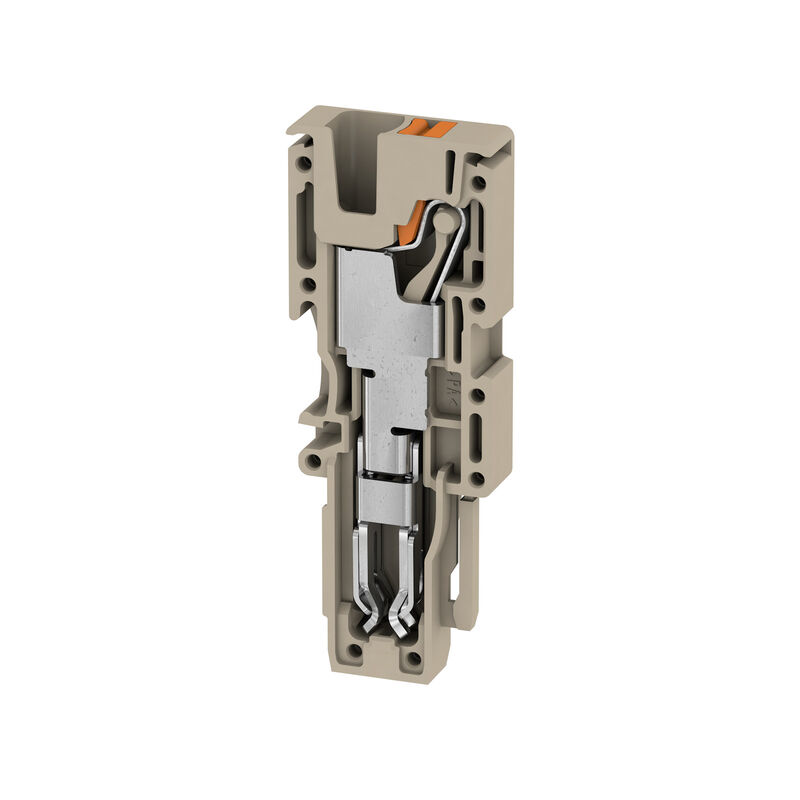

Zdjęcie produktu
APG 4 L
APG 4 L

APG 4 L

Wtyk, 4 mm², 800 V, 32 A, Liczba biegunów: 1, Ciemnobeżowy

Nr. produktu 2540360000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 46 Jest dodatkiem 29 Produkty pokrewne 316
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne dane znamionowe dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Verze
Wtyk, 4 mm², 800 V, 32 A, Liczba biegunów: 1, Ciemnobeżowy
Nr zam.
2540360000
Typ
APG 4 L
GTIN (EAN)
4050118552461
Ilość
50 szt.

Wymiary i masa

Hloubka
50,95 mm
Głębokość (cale)
2,006 inch
Výška
19 mm
Wysokość (cale)
0,748 inch
Šířka
6,1 mm
Szerokość (cale)
0,24 inch
Masa netto
5,456 g

Temperatury

Lagertemperatur
-25 °C...55 °C
Temperatura otoczenia
-60 °C…85 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-Konformitätsstatus
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Materiał podstawowy
Wemid
Barwny
Ciemnobeżowy
Klasa palności wg UL 94
V-0

parametry systemu

Liczba potencjałów
1
liczba poziomów
1

przewody zaciskane (złącze wymiarowane)

Anslutningsarea, flertrådig, max.
4 mm²
Campo di sezioni, max.
4 mm²
Campo di sezioni, min.
0,14 mm²
Csatlakozás típusa
PUSH IN
Csatlakozások száma
1
Dimensione lama
0,6 x 3,5 mm
Gauge to IEC 60947-1
A4
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,14 mm²
Longueur de dénudage
10 mm
Section de raccordement du conducteur, AWG, max.
AWG 12
Sens de raccordement
u góry
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,14 mm²
配線接続断面 AWG、最小
AWG 26
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0,14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0,14 mm²

dane znamionowe wg CSA

CSA 认证号
200039-70089609
Ledararea max. (CSA)
10 AWG
Min. przekrój przewodu (CSA)
26 AWG
Napięcie rozm. B (CSA)
600 V
Napięcie rozm. D (CSA)
600 V
Prąd Gr B (CSA)
30 A
Prąd Gr D (CSA)
5 A
Voltage size C (CSA)
600 V
电流 大小 C (CSA)
30 A

Informacje ogólne

Normas
Zgodnie z wymaganiami IEC 60947-7-1
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

dane znamionowe

Przekrój pomiarowy
4 mm²
Napięcie znamionowe
800 V
Znamionowe napięcie stałe
800 V
Znamionowe natężenie prądu
32 A
Prąd przy maksymalnym oprzewodowaniu
32 A
Normy
Zgodnie z wymaganiami IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
1 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1,02 W
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
600 V
Napięcie rozm. C (cURus)
600 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
30 A
Prąd rozm. C (cURus)
30 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
10 AWG
Wielkość przewodu Factory wiring min (cURus)
26 AWG
Wielkość przewodu Field wiring max (cURus)
10 AWG
Wielkość przewodu Field wiring min (cURus)
26 AWG

Klasyfikacje

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
