BCZ 3.81/11/180 SN BK BX

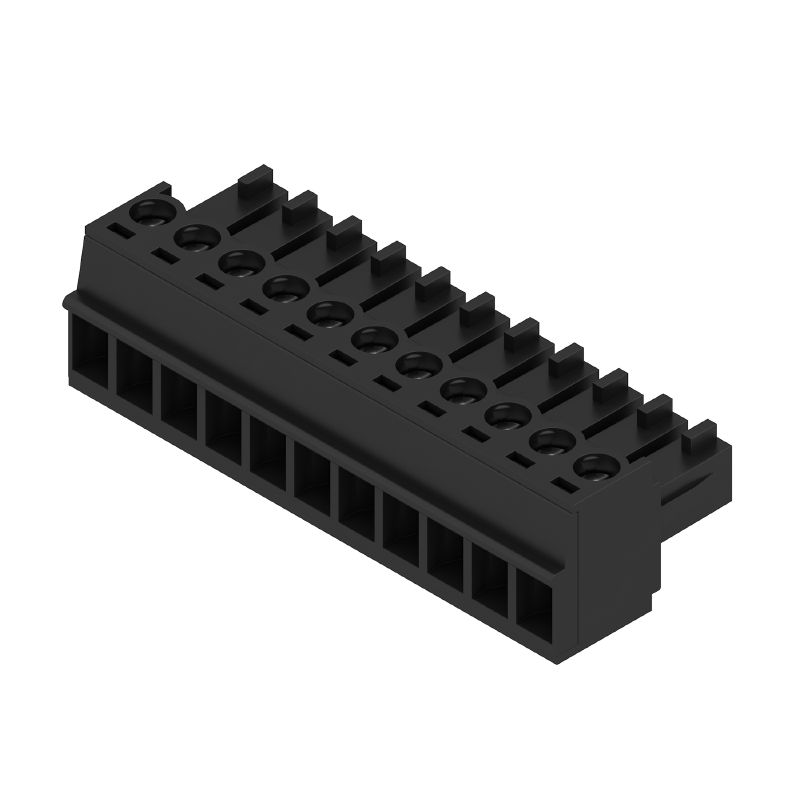

Illustration du produit
BCZ 3.81/11/180 SN BK BX

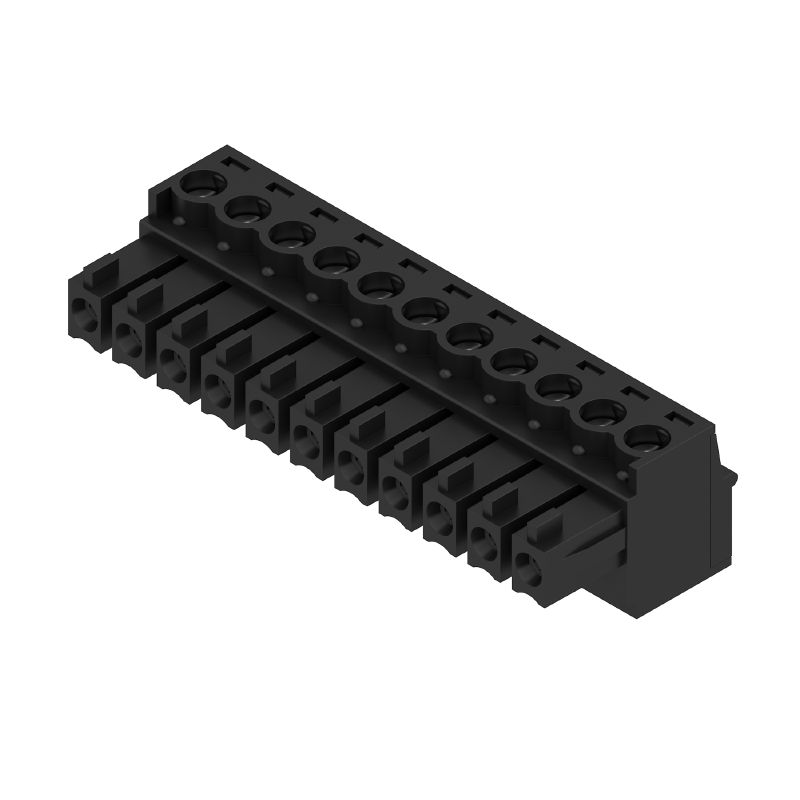

Illustration du produit
BCZ 3.81/11/180 SN BK BX
Dimensional drawing
BCZ 3.81/11/180 SN BK BX
Graph
BCZ 3.81/11/180 SN BK BX
Graph
BCZ 3.81/11/180 SN BK BX
Graph
Product benefits

BCZ 3.81/11/180 SN BK BX

Dieses Produkt ist bald nicht mehr verfügbar.

Dernière date de commande: /Date(1793401200000)/

Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 11, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte

Art.-Nr. 1899400000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Gegenstücke 8 Verwandte Artikel 27
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 11, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte
Référence
1899400000
Type
BCZ 3.81/11/180 SN BK BX
GTIN (EAN)
4032248519309
Qté.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Emballage
Boîte
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Dernière date de commande
/Date(1793401200000)/

Dimensions et poids

Profondeur
16,1 mm
Profondeur (pouces)
0,634 inch
Hauteur
11,1 mm
Hauteur (pouces)
0,437 inch
Largeur
42 mm
Largeur (pouces)
1,654 inch
Poids net
8,88 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Paramètres système

제품군
OMNIMATE Signal - série BC/SC 3.81
결선 유형
Raccordement installation
Technique de raccordement de conducteurs
Raccordement vissé
Passo in mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Orientation de la sortie du conducteur
180°
극 수
11
L1 en mm
38,1 mm
L1 en pulgadas
1,5 "
Nombre de séries
1
핀 시리즈 수량
1
정격 단면적
1 mm²
Protection au toucher selon DIN VDE 57 106
protection doigt
DIN VDE 0470에 따른 터치 안전 보호
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
볼륨 저항
≤5 mΩ
Codificable
Oui
Longueur de dénudage
7 mm
Vis de serrage
M 2
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
7 N
Force d'extraction/pôle, max.
5 N
Couple de serrage
  • Type de couple:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Données des matériaux

Matériau isolant
PA 66 GF 30
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du contact mâle
0.5...1.5 µm Cu / 2...5 µm Sn
Lagertemperatur, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,08 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,2 mm²
avec embout isolé DIN 46 228/4, max.
1,5 mm²
avec embout, DIN 46228 pt 1, min.
0,2 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        7 mm
    • Embout recommandé:
      0372700000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
15,2 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

Données nominales selon CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Courant nominal (groupe d'utilisation B / CSA)
8 A
Courant nominal (groupe d'utilisation C / CSA)
8 A
przekrój przyłącza przewodu AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 16
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

Données nominales selon UL 1059

협회(cURus)
CURUS
Núm. de certificación (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 16
Référence aux valeurs approuvées
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Emballage

패키징
Boîte
VPE 길이
60 mm
Largeur VPE
100 mm
Hauteur VPE
120 mm

Contrôles de type

Test: Durability of markings
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, tension nominale, section nominale, pas, type de matériau, marque d'agrément UL, marque d'agrément CSA
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Test : mauvais engagement (non-interchangeabilité)
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test : section à fixer
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,08 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,08 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test de décrochage
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
