BLF 3.50/02/180 SN OR BX

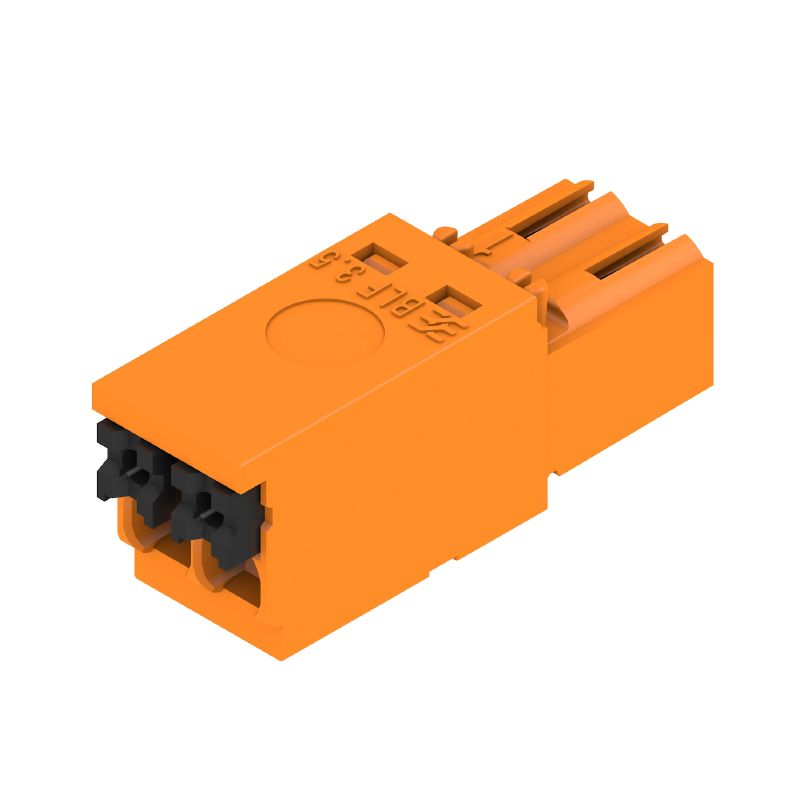

Imagen de producto
simillar to illustration
BLF 3.50/02/180 SN OR BX

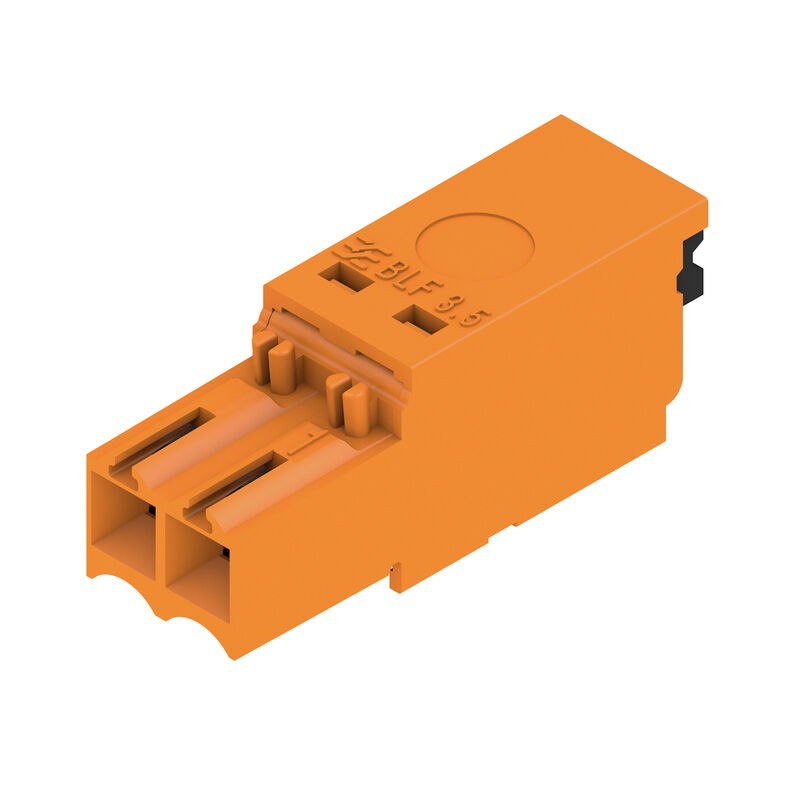

Imagen de producto
BLF 3.50/02/180 SN OR BX
Dimensional drawing
BLF 3.50/02/180 SN OR BX
Curva de deriva
BLF 3.50/02/180 SN OR BX
Curva de deriva
BLF 3.50/02/180 SN OR BX
Ventaja del producto
Solid PUSH IN contact
Safe and durable

BLF 3.50/02/180 SN OR BX

Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 2, 180°, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 2458950000
Descargar hoja de datos Soporte técnico Descargas de productos
Contrapiezas 16 Productos relacionados 37
Сертификаты Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto System Parameters Datos del material Провода, подходящие для подключения IEC 정격데이터 Datos nominales según CSA Datos nominales según UL 1059 Packaging Pruebas tipo Indicación importante Clasificaciones

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Version
Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 2, 180°, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja
Order No.
2458950000
Art
BLF 3.50/02/180 SN OR BX
GTIN (EAN)
4050118474299
Qty.
264 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Embalaje
Caja

Dimensions and weights

Hloubka
22,7 mm
Depth (inches)
0,894 inch
Höhe
9 mm
Altura (pulgadas)
0,354 inch
Width
7 mm
Anchura (pulgadas)
0,276 inch
Net weight
1,422 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Product Carbon Footprint
  • Desde la cuna hasta la puerta:
    0,127 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - series BL/SL 3.50
Tipo de conexión
Conexión de campo
Metoda připojení vodiče
PUSH IN con actuador
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Směr výstupu vodiče
180°
Número de polos
2
L1 en mm
3,5 mm
L1 en pulgadas
0,138 "
Número de series
1
Número de filas de polos
1
Sección nominal
1,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
completamente montado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Stripping length
8 mm
Tolerancia de longitud de desaislado
  • mín.:
    0 mm
  • máx.:
    1 mm
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264-A
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
6 N
Fuerza de extracción/polo, máx.
6 N

Datos del material

Insulating material
PA GF
Colour
naranja
Colour of operational elements
negro
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 400
≤ 600
Grado inflamabilidad según UL 94
V-0
Contact material
Aleación de Cu
Contact surface
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-30 °C
Gama de temperatura, montaje, max.
100 °C

Провода, подходящие для подключения

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,28 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025760000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0690700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9021040000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0463000000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
14,7 A
Rated current, min. number of poles (Tu=40°C)
17,1 A
Rated current, max. number of poles (Tu=40°C)
13,1 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
1 x 1s mit 120 A

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 16
Sección de conexión del conductor AWG, máx.
AWG 26

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
50 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 16
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packaging

Embalaje
Box
Longitud de VPE
349 mm
Anchura VPE
136 mm
Altura de VPE
31 mm

Pruebas tipo

Prueba visual y dimensional
  • Estándar:
    IEC 60512-1-1:2002-02
  • Prueba:
    inspección dimensional
  • Evaluación:
    superado
  • Estándar:
    IEC 60512-1-2:2002-02
  • Prueba:
    comprobación de peso
  • Evaluación:
    superado
  • Estándar:
    IEC 61984:2001-10, sección 6.2
  • Prueba:
    examen visual
  • Evaluación:
    superado
Prueba: durabilidad de los marcajes
  • Estándar:
    IEC 60068-2-70:1995-12, prueba Xb
  • Prueba:
    marca de origen, identificación de tipo, paso, tipo de material, reloj con fecha, marcaje de homologación UL, marcaje de homologación CSA, durabilidad
  • Evaluación:
    disponible
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    IEC 60512-13-5:2006-02
  • Prueba:
    conexión intencionada
  • Evaluación:
    superado
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    IEC 60999-1:1999-11, sección 9.1, IEC 60947-1:2011-03, sección 8.2.4.5.1
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    IEC 60999-1:1999-11, sección 9.4 bzw., sección 8.10
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
Test vytažení
  • Estándar:
    IEC 60999-1:1999-11, sección 9.5
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • La toma de prueba solo puede utilizarse como punto de recepción potencial.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
