BLF 5.08HC/10/180LR SN OR BX

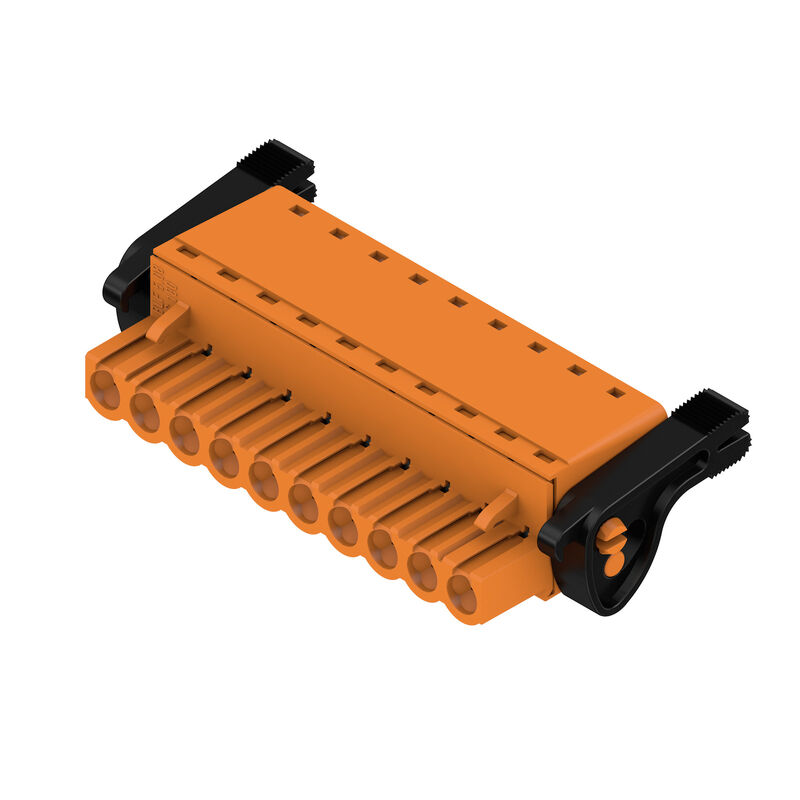

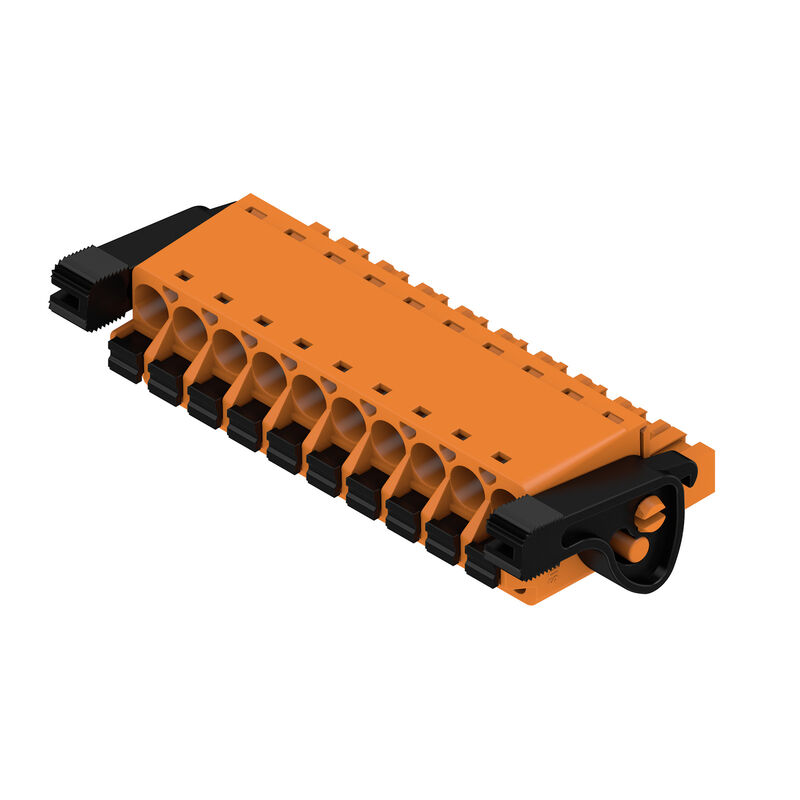

Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 10, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 3.31 mm², Ящик

ID výrobku 1014460000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Protikusy 13 Příbuzné výrobky 32
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Dane znamionowe wg IEC Номинальные характеристики по CSA Jmenovité údaje podle UL 1059 Упаковка Typprovningar Important note Classifications

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Основные данные для заказа

Wersja
Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 10, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 3.31 mm², Ящик
Nr zam.
1014460000
Typ
BLF 5.08HC/10/180LR SN OR BX
GTIN (EAN)
4032248722907
Ilość
30 ks
Údaje výrobku
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Balení
Box

Размеры и массы

Głębokość
29,6 mm
Głębokość (cale)
1,165 inch
Wysokość
14,3 mm
Height (inches)
0,563 inch
Szerokość
60,62 mm
Šířka (v palcích)
2,387 inch
Masa netto
22,218 g

Экологическое соответствие изделия

Status zgodności z dyrektywą RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%
Ślad węglowy produktu
  • Kolébka k bráně:
    1,455 kg CO2 eq.

Системные параметры

Product family
OMNIMATE Signal — серия BL/SL 5.08
Type of connection
Fältanslutning
Wire connection method
Připojení PUSH IN s akčním členem
Raster w mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Kierunek odejścia przewodu
180°
Number of poles
10
L1 in mm
45,72 mm
L1 in inches
1,8 "
Liczba rzędów
1
Pin series quantity
1
Rated cross-section
2,5 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
Bezpečné před dotykem prstů
Touch-safe protection acc. to DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Volume resistance
≤5 mΩ
Can be coded
Ano
Długość odizolowania
10 mm
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5,5 N

Данные о материалах

Materiał izolacyjny
PBT
Barwny
orange
kolor elementów uruchamiających
black
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiał styków
Slitina
Powierzchnia styku
pocínované
Struktura warstwowa wtyku
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Провода, подходящие для подключения

Zakres zaciskania, min.
0,13 mm²
Zakres zaciskania, maks.
3,31 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,0 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9025870000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9004050000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9025860000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0542500000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9019100000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0282800000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0186500000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0635100000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9004080000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      1333100000
Tekst referencyjny
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
19 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
21 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
16,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1 s se 120 A

Номинальные характеристики по CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Odniesienie do wartości znamionowych
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Упаковка

opakowanie
Ящик
Długość VPE
351 mm
Szerokość VPE
142 mm
Wysokość VPE
38 mm

Typprovningar

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, datum och tid
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 04.08
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 12/1
    • Typ vodiče a průřez vodiče:
      AWG 12/19
  • Vyhodnocení:
    vyhovělo
Test wyciągania
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥60 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 12/1
    • Typ vodiče a průřez vodiče:
      AWG 12/19
  • Vyhodnocení:
    vyhovělo

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.
  • Testovací bod lze použít pouze jako bod na dodávku potenciálu.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
