BUZ 10.16HP/06/180 AG BK BX

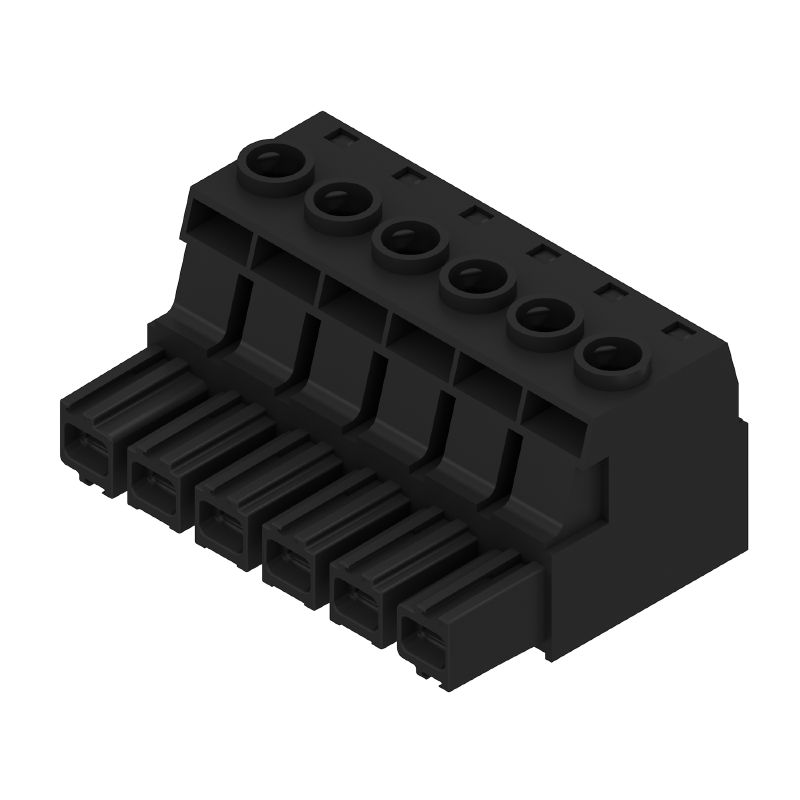

Изображение изделия
BUZ 10.16HP/06/180 AG BK BX
Product image
BUZ 10.16HP/06/180 AG BK BX
BUZ 10.16HP/06/180 AG BK BX
Graph
BUZ 10.16HP/06/180 AG BK BX
Graph
BUZ 10.16HP/06/180 AG BK BX
Graph

BUZ 10.16HP/06/180 AG BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 10.16 mm, Количество полюсов: 6, 180°, Винтовое соединение, Диапазон зажима, макс. : 16 mm², Ящик

Nr. produktu 1924580000
Pobierz kartę katalogową Engineering-support Produktdownloads
Lisävarusteet 1 Vastineet 3 Samankaltaiset tuotteet 6
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Основные данные для заказа

Wersja
Штекерный соединитель печатной платы, Гнездовой разъем, 10.16 mm, Количество полюсов: 6, 180°, Винтовое соединение, Диапазон зажима, макс. : 16 mm², Ящик
Nr zam.
1924580000
Typ
BUZ 10.16HP/06/180 AG BK BX
GTIN (EAN)
4032248564095
Ilość
20 Штука
Продуктное отношение
IEC: 1000 V / 78.3 A / 0.2 - 16 mm²
UL: 600 V / 60 A / AWG 22 - AWG 4
Упаковка
Ящик

Размеры и массы

Masa netto
67,95 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Skupina produktů
OMNIMATE Power — серия BU/SU 10.16HP
Typ připojení
Полевое соединение
Metoda připojení vodiče
Винтовое соединение
Rozteč v mm (P)
10,16 mm
Rozteč v palcích (P)
0,4 "
Směr výstupu vodiče
180°
Počet pólů
6
L1 v mm
50,8 mm
L1 v palcích
2 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
16 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
защита от доступа пальцем
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Objemový odpor
4,50 мОм
Může být kódováno
Да
Długość odizolowania
12 mm
Момент затяжки, мин.
1,2 Nm
Момент затяжки, макс.
2 Nm
Зажимной винт
M 4
Лезвие отвертки
1,0 x 5,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
15,5 N
Усилие вытягивания на полюс, макс.
14,5 N

Данные о материалах

Materiał izolacyjny
PA GF
Barwny
черный
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Materiał styków
Сплав меди
Powierzchnia styku
посеребренные
Struktura warstwowa wtyku
≥ 3 µm Ag
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
130 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
130 °C

Провода, подходящие для подключения

Zakres zaciskania, min.
0,2 mm²
Zakres zaciskania, maks.
16 mm²
przekrój przyłącza przewodu AWG, min.
AWG 22
przekrój przyłączeniowy przewodu AWG, maks.
AWG 4
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
16 mm²
Wielodrutowe, min. H07V-R
6 mm²
wielodrutowe, maks. H07V-R
16 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
16 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
16 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
16 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
5,3 мм (B6)
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      1076980000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025930000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019140000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004060000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019170000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0244100000
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0533500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0191900000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      10 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282900000
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0534200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      16 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0492500000
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565900000
Tekst referencyjny
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
78,3 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
67,9 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
70,6 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
61,3 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
1 000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV
odporność na zwarcia
3 x 1 сек. с 1000 A
Odstęp izolacyjny po izolacji, min.
15,1 mm
Odstęp izolacyjny powietrzny, min.
15,1 mm

Номинальные характеристики по CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1842490
Jmenovité napětí (aplikační skupina B / CSA)
600 V
Jmenovité napětí (aplikační skupina C / CSA)
600 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
60 A
Jmenovitý proud (aplikační skupina C / CSA)
60 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Průřez vodiče AWG, min.
AWG 22
Průřez vodiče AWG, max.
AWG 4
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
600 V
Jmenovité napětí (aplikační skupina C / UL 1059)
600 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
60 A
Jmenovitý proud (aplikační skupina C / UL 1059)
60 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Průřez vodiče, AWG, min.
AWG 22
Průřez vodiče, AWG, max.
AWG 4
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Balení
Ящик
Délka VPE
351 mm
Šířka VPE
134 mm
Výška VPE
49 mm

Типовые испытания

Test: Trvanlivost značení
  • Стандарт:
    используя образец из DIN EN 61984, раздел 7.3.2/04.02, DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, сертификация и маркировка cULus, тип материала, прочность
  • Оценивание:
    доступно
Test: průřez připojitelný svorkami
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.99
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      цельный 16 мм²
    • Тип провода и его поперечное сечение:
      многожильный 16 мм²
    • Тип провода и его поперечное сечение:
      AWG 22/1
    • Тип провода и его поперечное сечение:
      AWG 22/19
    • Тип провода и его поперечное сечение:
      AWG 6/1
    • Тип провода и его поперечное сечение:
      AWG 6/19
  • Оценивание:
    пройдено
Test poškození a náhodného uvolnění vodičů
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 22/1
    • Тип провода и его поперечное сечение:
      AWG 22/19
  • Оценивание:
    пройдено
  • Требование:
    2,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 16 мм²
    • Тип провода и его поперечное сечение:
      многожильный 16 мм²
    • Тип провода и его поперечное сечение:
      AWG 6/7
  • Оценивание:
    пройдено
Test vytažení
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
  • Оценивание:
    пройдено
  • Требование:
    ≥15 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 22/1
    • Тип провода и его поперечное сечение:
      AWG 22/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥100 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U16
    • Тип провода и его поперечное сечение:
      H07V-K16
    • Тип провода и его поперечное сечение:
      AWG 6/7
  • Оценивание:
    пройдено

Важное примечание

Zgodność IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Uwagi

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
