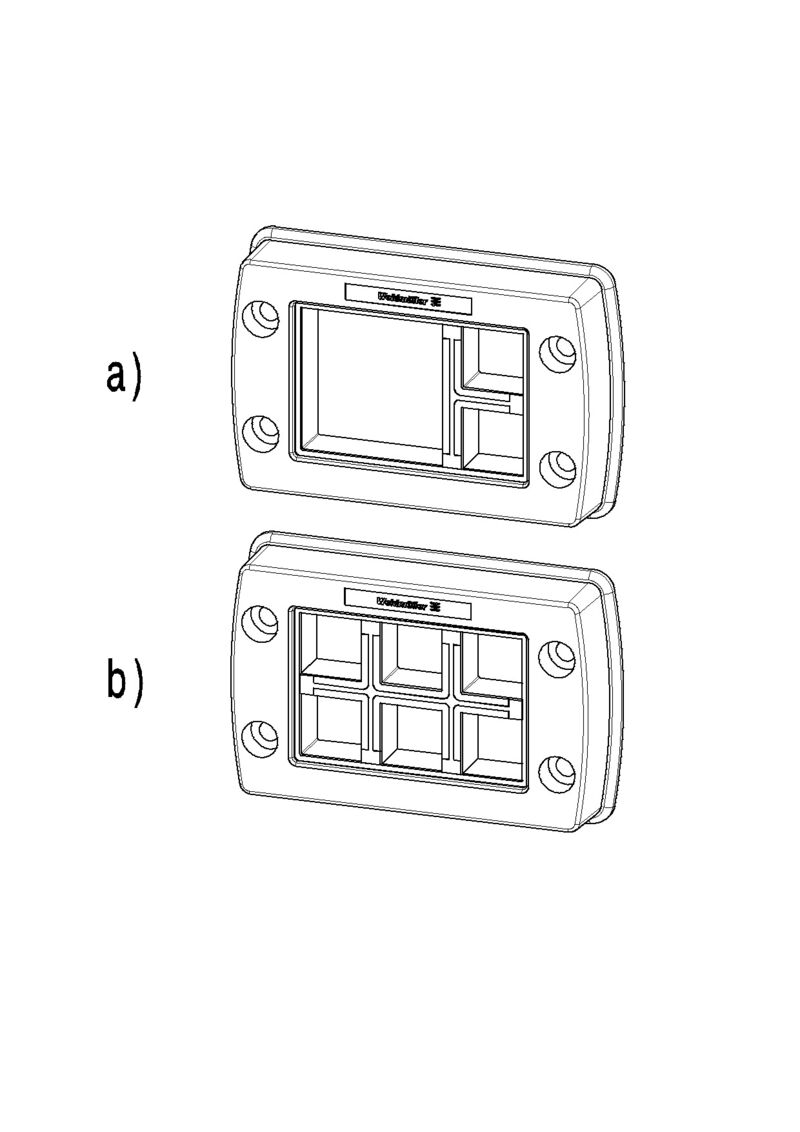

CABTITE FR 10/6 BK SET
Podobné ilustraci
CABTITE FR 10/6 BK SET

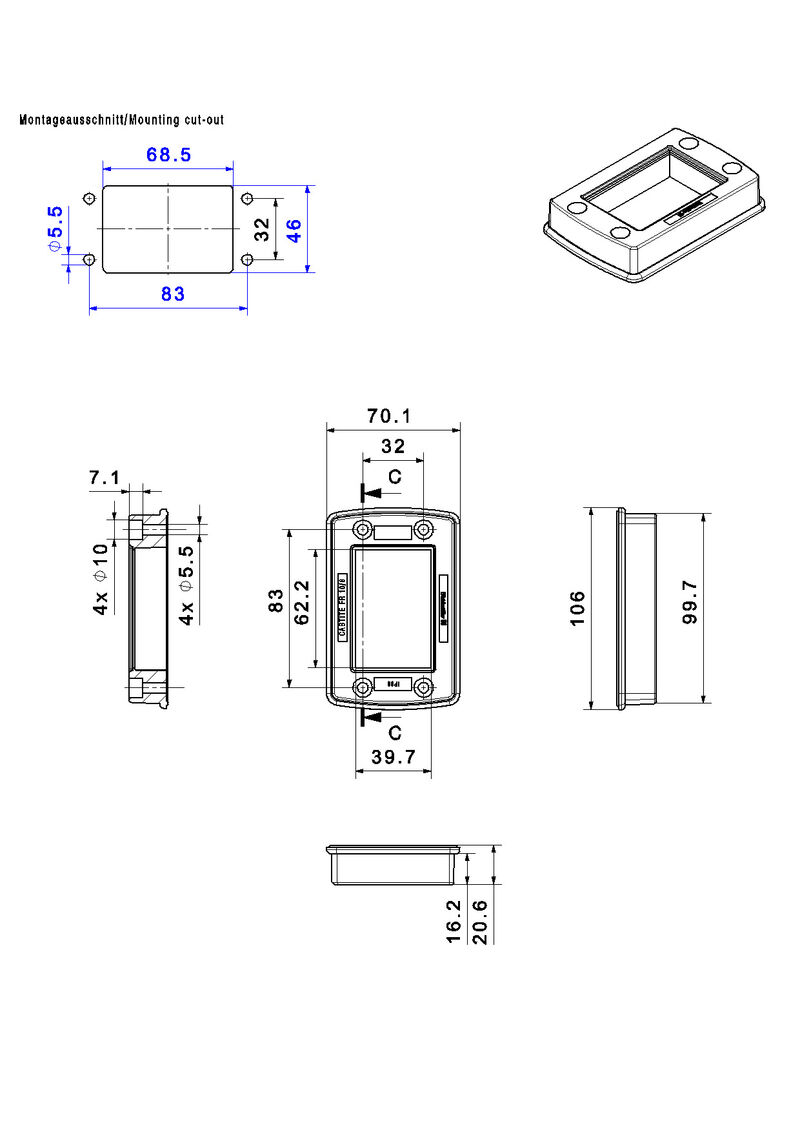

Rozměrový výkres
CABTITE FR 10/6 BK SET
CABTITE FR 10/6 BK SET
Podobné ilustraci
CABTITE FR 10/6 BK SET
Podobné ilustraci

CABTITE FR 10/6 BK SET

Rám, Cabtite (systém pro vstup kabelů), Polyamid, vyztužený skelnými vlákny, Uhlově černá, Výška: 70 mm, Šířka: 106 mm, Hloubka: 19.6 mm, -40 °C…120 °C, IP66

ID výrobku 2583760000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 21 Jednotlivé díly 21 Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Všeobecné informace Standardní funkce Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Rám, Cabtite (systém pro vstup kabelů), Polyamid, vyztužený skelnými vlákny, Uhlově černá, Výška: 70 mm, Šířka: 106 mm, Hloubka: 19.6 mm, -40 °C…120 °C, IP66
Číslo objednávky
2583760000
Typ
CABTITE FR 10/6 BK SET
GTIN (EAN)
4050118617153
Množství
1 ks

Rozměry a hmotnosti

Hloubka
19,6 mm
Hloubka (v palcích)
0,772 inch
Výška
70 mm
Výška (v palcích)
2,756 inch
Nejvyšší nebo nejnižší verze
19,6 mm
Šířka
106 mm
Šířka (v palcích)
4,173 inch
Průměr
5,5 mm
Rozměr při montáži – výška
83 mm
Rozměr při montáži – šířka
32 mm
Čistá hmotnost
58,1 g

Teploty

Provozní teplota
-40 °C...120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Všeobecné informace

Basic material
Polyamid, vyztužený skelnými vlákny
Brännbarhetsklass enligt UL 94
V-0
Délka otvoru
68,5 mm
Halogener
Ne
Silicone
Ne
Skyddsklass
IP66
Stupeň krytí (UL)
Type 12
Type 4X
Těsníci prvek
6 malých těsnicích prvků nebo 1 velký těsnicí prvek a 2 malé těsnicí prvky
Těsnění
TPE
Šířka otvoru
46 mm
Момент затяжки
3 Nm

Standardní funkce

Verze
zavřené

Důležitá poznámka

Informace o produktu
The set is made from UR-certified individual parts, so the approval is also valid for the set. Fixing material for mounting on the enclosure or control cabinet, is not included.

Klasifikace

ETIM 8.0
EC002624
ETIM 9.0
EC002624
ETIM 10.0
EC002624
ECLASS 14.0
27-18-28-15
ECLASS 15.0
27-18-28-15
