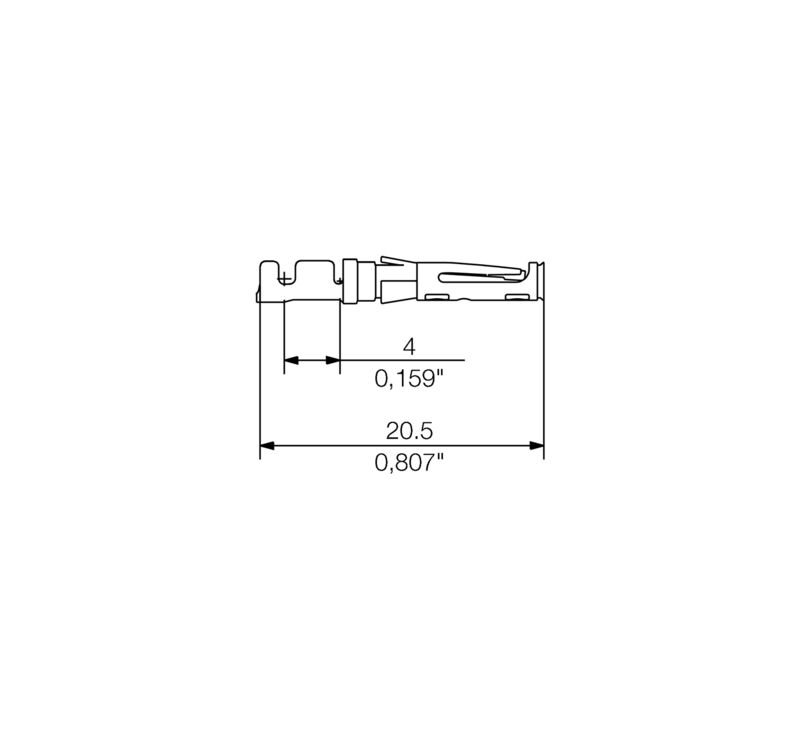

Rysunek wymiarowany

CB1,6E26-24 AU,75 I1,4

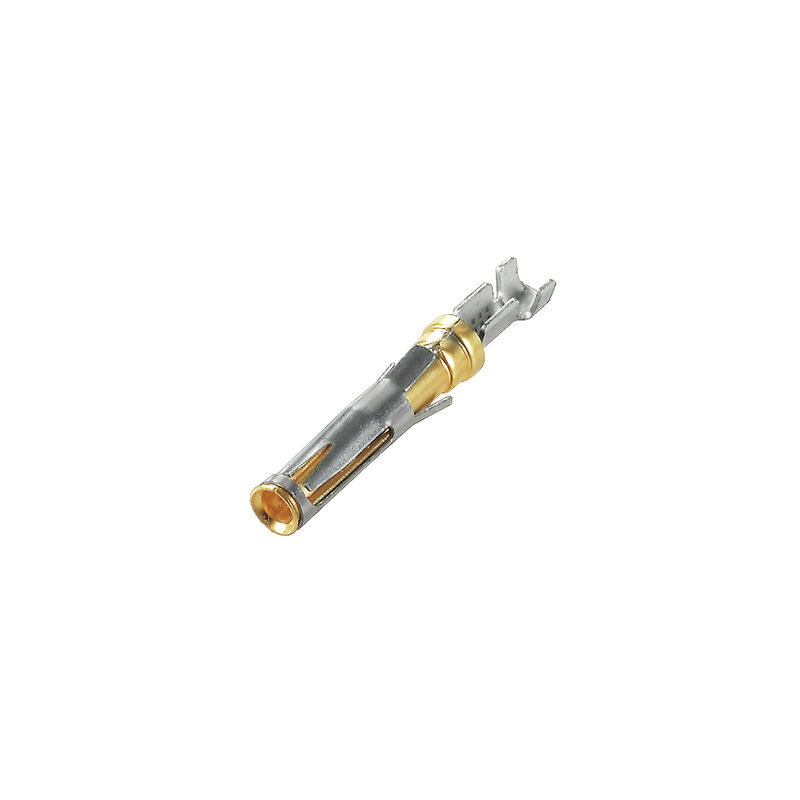

Złącze wtykowe do druku, Styk zaciskany, styk pojedynczy, złącze żeńskie, Au (złoto), Zasięg mocowań, maks. : 0.25 mm²

Nr. produktu 1420900000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Jest dodatkiem 7 Produkty pokrewne 29
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Styk zaciskany, styk pojedynczy, złącze żeńskie, Au (złoto), Zasięg mocowań, maks. : 0.25 mm²
Order No.
1420900000
Type
CB1,6E26-24 AU,75 I1,4
GTIN (EAN)
4008190041779
Ilość
250 szt.
parametry produktu

opakowanie
skrzynia

Wymiary i masa

Masa netto
0,4 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0.018 kg CO2 eq.

Parametry systemu

Tecnica di collegamento cavi
Przyłącze zagniatane
Kierunek odejścia przewodu
180°
Liczba biegunów
1
liczba rzędów z biegunami
1
Rezystancja skrośna
4,80 mΩ
Długość odizolowania
4 mm
Siła wtykania/biegun, maks.
5,5 N
Siła ciągnięcia / biegun, maks.
5,5 N

Dane materiałowe

Materiał styków
stop miedzi
Powierzchnia styku
Au (złoto)
Temperatura magazynowania, min.
−40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
−50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
−25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,14 mm²
Clamping range, max.
0,25 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 24
Wielodrutowe, min. H07V-R
0,14 mm²
wielodrutowe, maks. H07V-R
0,25 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
cienkodrutowe, maks. H05(07) V-K
0,25 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0 mm²
z końcówką kablową wg DIN 46 228/1, maks.
0 mm²
średnica zewnętrzna izolacji, min.
0,8 mm
średnica zewnętrzna izolacji, maks.
1,4 mm

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
0 kV

Opakowanie

Packaging
skrzynia
VPE hosszúság
89 mm
Larghezza VPE
70 mm
VPE height
42 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Długie zestyki mogą być używane wraz ze standardowymi jako styki główne.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002943
    ETIM 9.0
    EC002943
    ETIM 10.0
    EC002943
    ECLASS 14.0
    27-46-04-03
    ECLASS 15.0
    27-46-04-03
