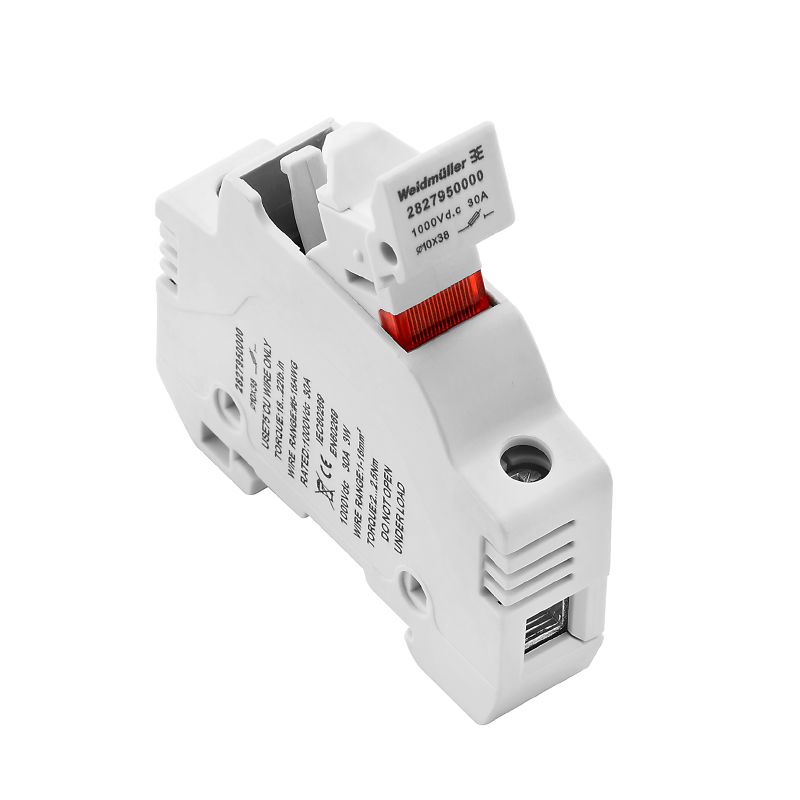

太陽光発電, ヒューズホルダー, 1000 V, 10x38, 1文字列, LED搭載

商品番号 2827950000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 11 関連製品 5
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ヒューズホルダーの接続 ヒューズホルダーの技術データ 分類

承認

ROHS
適合

一般注文データ

バージョン
太陽光発電, ヒューズホルダー, 1000 V, 10x38, 1文字列, LED搭載
注文番号
2827950000
種別
FUSEHOLDER WSFH 10X38 1KV LED
GTIN (EAN)
4064675367673
数量
10 items

寸法と重量

深さ
61 mm
奥行き（インチ）
2.402 inch
高さ
73 mm
高さ（インチ）
2.874 inch
幅
18 mm
幅（インチ）
0.709 inch
正味重量
10 g

温度

連続動作温度、最小
-50 °C
連続動作温度、最大
90 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

ヒューズホルダーの接続

接続数
2
Délka odizolování
10 mm
締付けトルク、最大.
2.5 Nm
締付けトルク、最小.
2 Nm
Typ připojení
ねじ接続
電線材質
銅
配線接続断面 AWG、最小
AWG 6
導体接続断面積 AWG、最大.
AWG 17
配線接続断面、細径撚線、最小
1 mm²
配線接続断面、細径撚線、最大
10 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
1 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
10 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
1 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
10 mm²
配線接続断面、ソリッドコア、最小
1 mm²
配線接続断面ソリッドコア、最大
10 mm²

ヒューズホルダーの技術データ

カートリッジヒューズ
10 x 38 mm
色
ライトブルー
ディスプレイ
赤色LED
ヒューズホルダー (カートリッジホルダー)
旋回
Max. proud
30 A
電位数
1
動作電圧、最大
1000 V
最大電力損失
3 W
取り付けレール
TS 35
定格インパルス耐電圧
6 kV
サージ電圧カテゴリー
III
取り付け方式
レール

分類

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
