HDC 24D TSLU 1PG21G
HDC 24D TSLU 1PG21G

HDC 24D TSLU 1PG21G

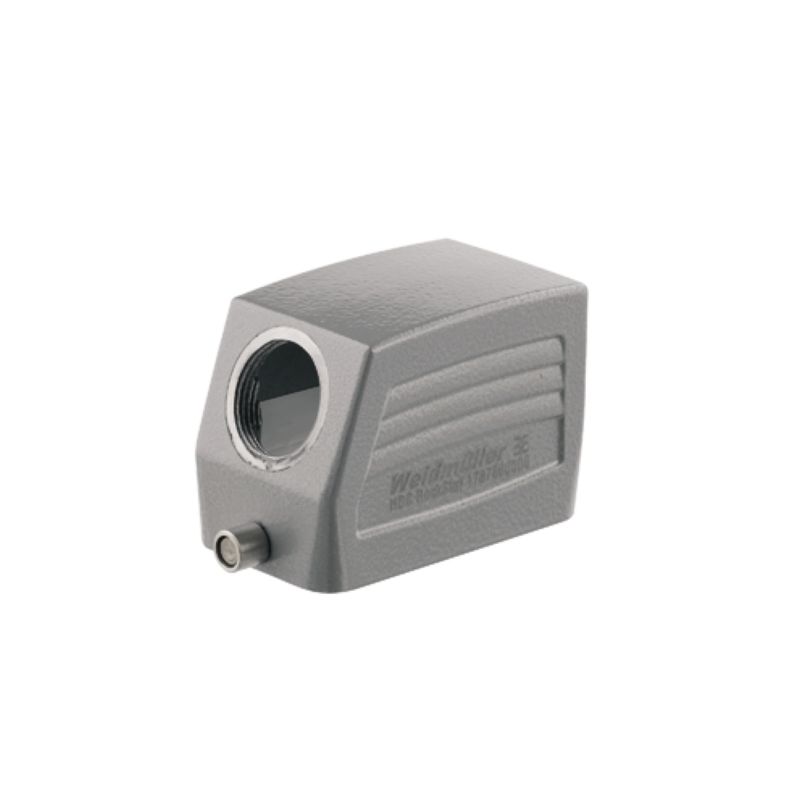

HDC - Custodie, Dimensioni di installazione: 4, Grado di protezione: IP65, in stato collegato, Entrata cavo laterale, Custodia connettore, Gancio longitudinale in basso, alto, Dimensione entrate cavi: PG 21

N. articolo 1655250000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 3 È accessorio di 5 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Esecuzione Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202

Dati generali per l’ordinazione

Versione
HDC - Custodie, Dimensioni di installazione: 4, Grado di protezione: IP65, in stato collegato, Entrata cavo laterale, Custodia connettore, Gancio longitudinale in basso, alto, Dimensione entrate cavi: PG 21
N. d’ordine
1655250000
Tipo
HDC 24D TSLU 1PG21G
GTIN (EAN)
4008190408251
CPZ
1 Pezzo

Dimensioni e pesi

Posizione verticale
72 mm
Altezza (pollici)
2,835 inch
Larghezza
43 mm
Larghezza (pollici)
1,693 inch
Peso netto
190 g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%
Resistenza chimica
  • Sostanza:
    Acetone
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Olio di perforazione
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Diesel
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Alcool etilico
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio per trasmissione
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio idraulico
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Refrigerante
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzina di petrolio
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Sudore
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzina super
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Acqua
  • Resistenza chimica:
    Resistente
  • Sostanza:
    UV
  • Resistenza chimica:
    Instabile
  • Sostanza:
    Ozono
  • Resistenza chimica:
    Instabile

Dimensioni

Altezza Custodia B
72 mm
Entrata cavo
con filettatura
Larghezza custodia C
43 mm
Lunghezza, custodie
73 mm

Dati generali

Grado di protezione
IP65
in stato collegato
Superficie
Verniciatura a polvere

Esecuzione

Adatti per ModuPlug®
Sì
BG
4
Bygelutförande
Gancio longitudinale
Colore (RAL)
RAL 7035
Copertura
senza coperchio
Dimensiones de las entradas de cable
PG 21
Filettatura (interna)
PG 21
Forma konstrukcyjna
alto
Number of cable entry sideways
1
Rozmiar instalacji
4
Sealing
nessuna sigillatura
Top part/bottom part/lid
Parte superiore
wersja obudowy
Entrata cavo laterale
Custodia connettore
wersja systemu zamykania
Gancio longitudinale in basso
wpust kablowy
con filettatura
Тип
Spina
上部ケーブル取り入れ口数
0

Classificazioni

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
