Este producto aún no está disponible.

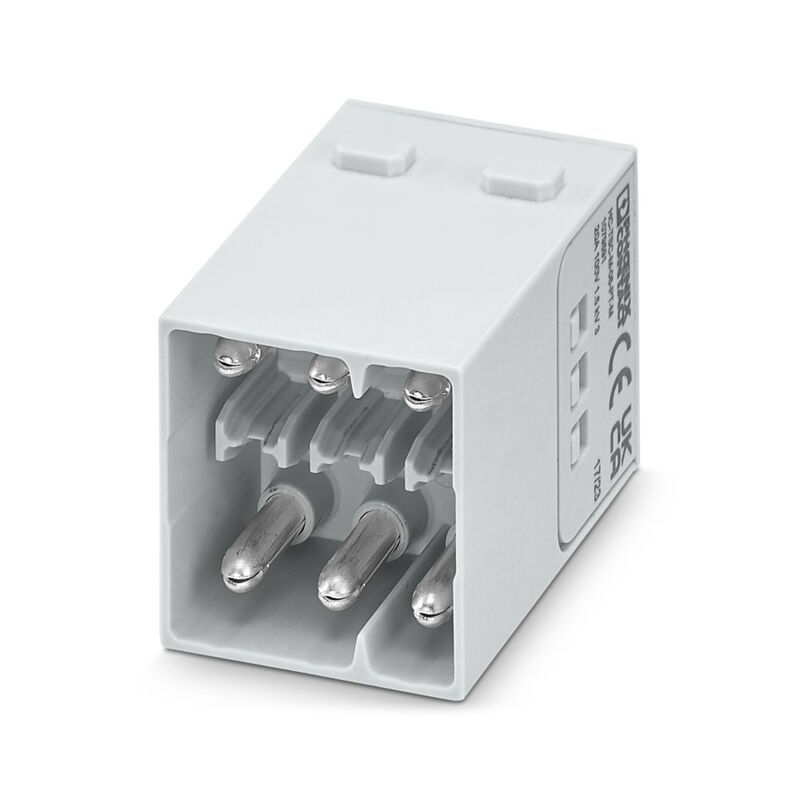

Módulo de señal, 100 V, 20 A, Número de polos: 6, PUSH IN con actuador, Macho, Ranuras de conector necesarias: 2

N.º de artículo 3193740000
Descargar hoja de datos Soporte técnico
Accesorios 24 Productos relacionados 113
Datos generales para pedido Dimensiones y pesos Temperaturas Datos generales Datos de conexión a tierra Versión Contacto de potencia Clasificaciones

Datos generales para pedido

Versión
Módulo de señal, 100 V, 20 A, Número de polos: 6, PUSH IN con actuador, Macho, Ranuras de conector necesarias: 2
Código
3193740000
Tipo
HDC MHE 6 TSC MP
GTIN (EAN)
4099987981088
Cantidad
1 Pieza

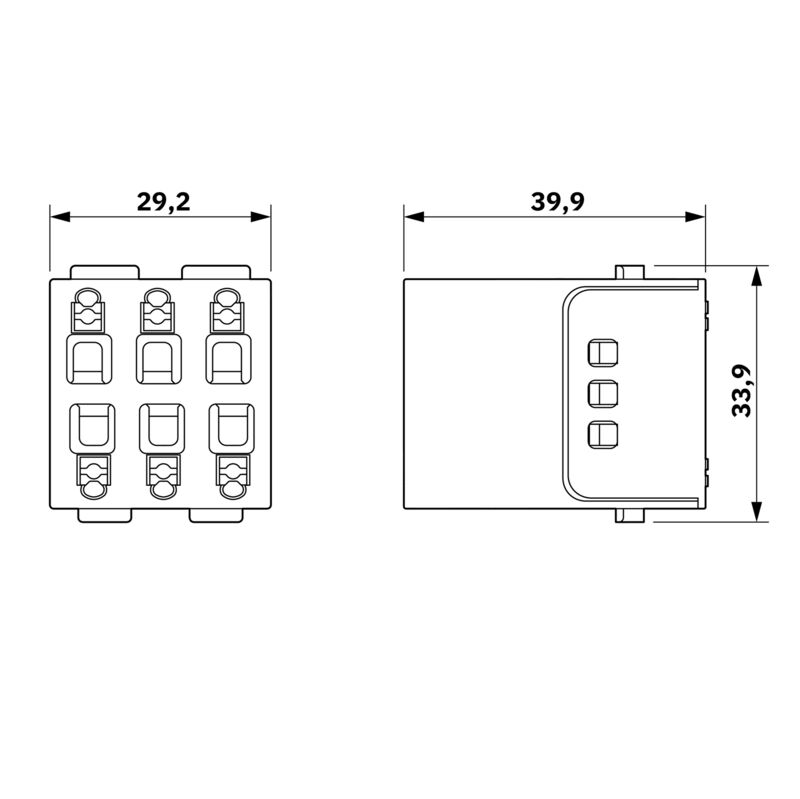

Dimensiones y pesos

Profundidad
34 mm
Profundidad (pulgadas)
1,339 inch
Altura
45,8 mm
Altura (pulgadas)
1,803 inch
Anchura
33,8 mm
Anchura (pulgadas)
1,331 inch
Longitud
29,2 mm
Longitud (pulgadas)
1,15 inch
Peso neto
17 g

Temperaturas

Temperatura límite
-40 °C ... 125 °C

Datos generales

Categoría de sobretensión
III
Ciclos de enchufado
≥ 500

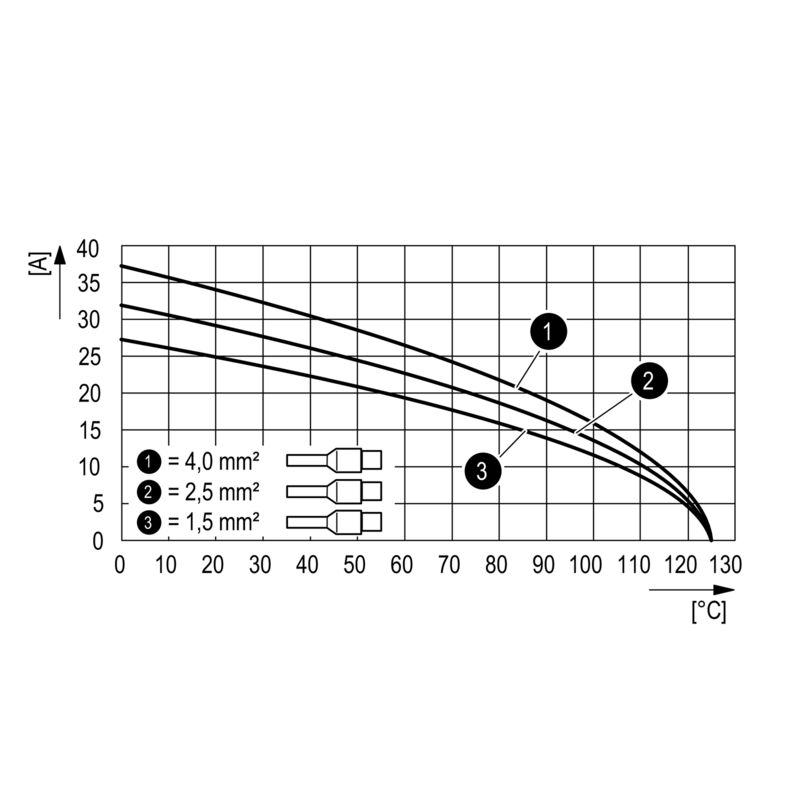

Corriente nominal (DIN EN 61984)
20 A
Grado de polución
3
Grado inflamabilidad según UL 94
V-0
Material básico
Policarbonato
Número de polos
6
Ranuras de conector necesarias
2
Serie
ModuPlug
Sobretensión de choque nominal (DIN EN 61984)
6 kV
Tensión nominal (DIN EN 61984)
100 V
Tipo
Macho

Datos de conexión a tierra

Tipo de conexión PE
Conexión brida-tornillo a través del marco del módulo

Versión

Sección de conexión del conductor AWG, min.
AWG 12
Sección de conexión del conductor AWG, máx.
AWG 20
Sección de conexión del conductor, max.
4 mm²
Sección de conexión del conductor, min.
1,5 mm²
Tipo de conexión

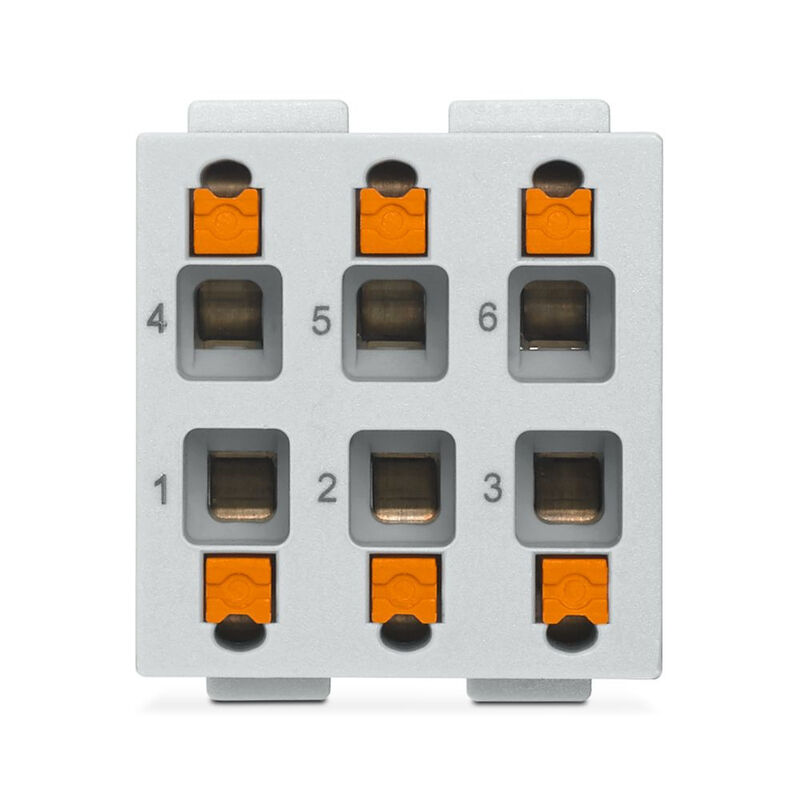

PUSH IN con actuador

Contacto de potencia

Longitud de desaislamiento según el diámetro de cable
  • Longitud de desaislado:
    8 mm

Clasificaciones

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
