Модуль, 1000 V, 100 A, Количество полюсов: 2, Обжимное соединение, Штекер, Требуемые вставные слоты: 1

№ продукта 3158690000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 115
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия General data Datos de conexión a tierra Versión Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E310075

Основные данные для заказа

Версия
Модуль, 1000 V, 100 A, Количество полюсов: 2, Обжимное соединение, Штекер, Требуемые вставные слоты: 1
Заказ №
3158690000
Тип
HDC MHP 100 MC 1 2
GTIN (EAN)
4099987671170
Кол.
1 Штука

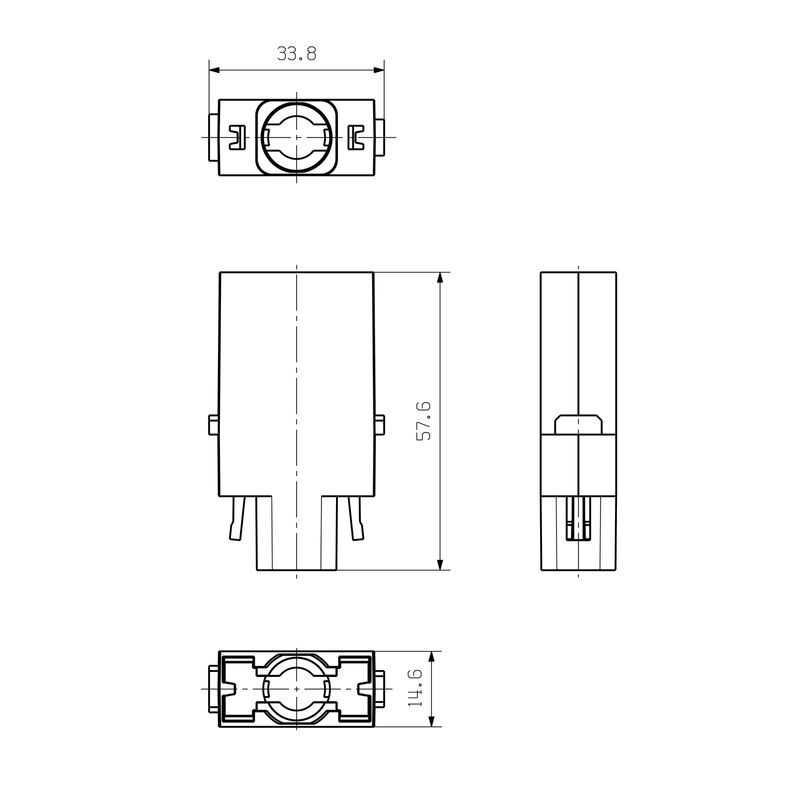

Размеры и массы

Глубина
34 mm
Глубина (дюймов)
1,339 inch
Высота
50,4 mm
Высота (в дюймах)
1,984 inch
Ширина
34 mm
Ширина (в дюймах)
1,339 inch
Масса нетто
12 g

Температуры

Предельная температура
-40 °C ... 125 °C

Экологическое соответствие изделия

RoHS-Konformitätsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

General data

Категория перенапряжения
III
Класс пожаростойкости UL 94
V-0
Количество полюсов
2
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)
8 kV
Основной материал
Polycarbonate, glass fibre reinforced
Расчетное напряжение (DIN EN 61984)
1 000 V
Расчетное напряжение по UL/CSA
600 V
Расчетный ток (DIN EN 61984)
100 A
Серия
ModuPlug
Сопротивление изоляции
1012 Ω
Степень загрязнения
3
Тип
Штекер
Требуемые вставные слоты
1
Циклы коммутации
≥ 500

Datos de conexión a tierra

Вид соединения защитного провода PE
Screw connection via module frame

Versión

Вид соединения
Conexión crimpada
Поперечное сечение соединительного провода, макс.
35 mm²
Поперечное сечение соединительного провода, мин.
10 mm²

Классификации

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
