HTI 15 ZERT
HTI 15 ZERT
HTI 15 ZERT

HTI 15 ZERT

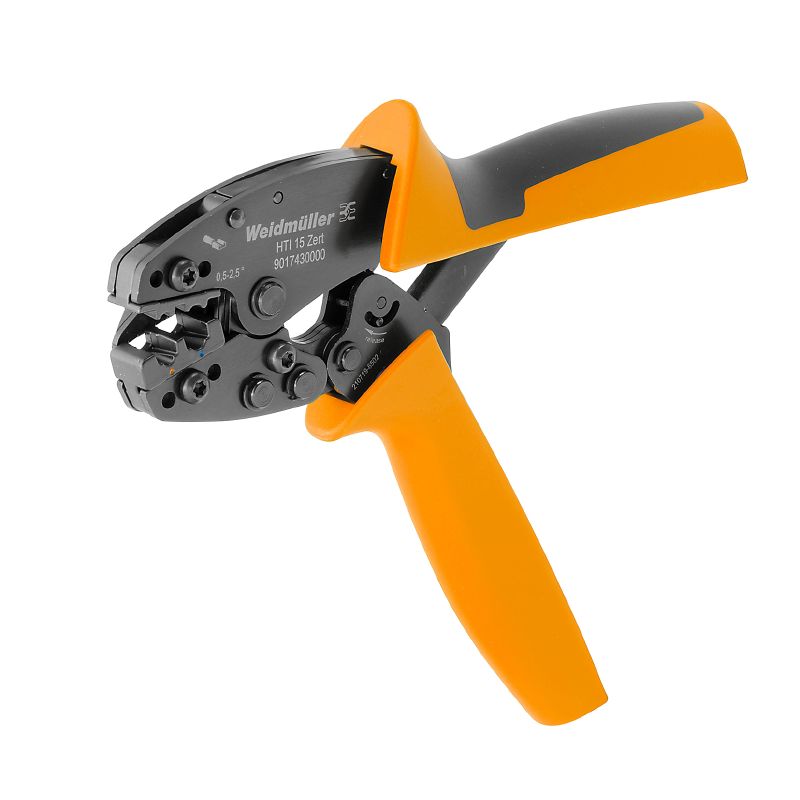

Pressing tool, Tool for insulated cable connectors, 0.5mm², 2.5mm², Double crimp

Art.-Nr. 9017430000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Ersatzteile 1 Verwandte Artikel 3
General ordering data Dimensions and weights Environmental Product Compliance Technische Daten Kontaktbeschreibung Werkzeugdaten Crimpen Wichtiger Hinweis Classifications

General ordering data

Ausfuehrung
Pressing tool, Tool for insulated cable connectors, 0.5mm², 2.5mm², Double crimp
Best.-Nr.
9017430000
Art
HTI 15 ZERT
GTIN (EAN)
4008190865344
Qty.
1 items

Dimensions and weights

Breite
200 mm
Width (inches)
7,874 inch
Net weight
453,2 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Not affected
REACH SVHC
Lead 7439-92-1
SCIP
2159813b-98fd-4068-b62a-bc89a046c012

Technische Daten

Artikelbeschreibung
Crimpwerkzeug für isolierte Verbinder 0,5 - 2,5mm²
Ausführung
mechanisch, ohne auswechselbare Einsätze

Kontaktbeschreibung

Crimpbereich, max.
2,5 mm²
Crimpbereich, min.
0,5 mm²
Kontaktart
isolierte Verbinder
Leiterquerschnitt max. AWG
AWG 14
Leiterquerschnitt min. AWG
AWG 21

Werkzeugdaten Crimpen

Aderendhülsenquerschnitt, max.
2,5 mm²
Crimpart/-profil
Doppelcrimp

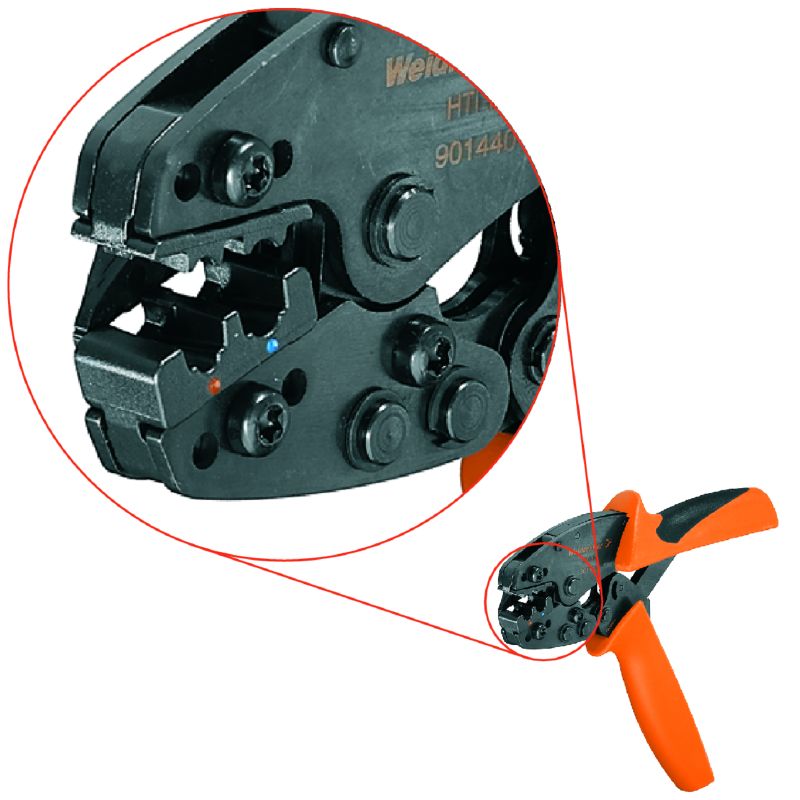

Crimpstation
  • Crimpstation Nummer:
    1
  • Leiterquerschnitt, min.:
    0,5 mm²
  • Leiterquerschnitt, max.:
    1,5 mm²
  • Leiterquerschnitt AWG, min.:
    21 AWG
  • Leiterquerschnitt AWG, max.:
    16 AWG
  • Farbe des Crimping Profil:
    Rot
  • Crimpstation Nummer:
    2
  • Leiterquerschnitt, min.:
    1,5 mm²
  • Leiterquerschnitt, max.:
    2,5 mm²
  • Leiterquerschnitt AWG, min.:
    16 AWG
  • Leiterquerschnitt AWG, max.:
    14 AWG
  • Farbe des Crimping Profil:
    Blau

Wichtiger Hinweis

Produkthinweis
Not suitable for solid conductors. Insulation on the contact is pressed conically.

Classifications

ETIM 8.0
EC000168
ETIM 9.0
EC000168
ETIM 10.0
EC000168
ECLASS 14.0
21-04-38-11
ECLASS 15.0
21-04-38-11
