IE-C5AS4VG-500
IE-C5AS4VG-500
Детальный чертеж

IE-C5AS4VG-500

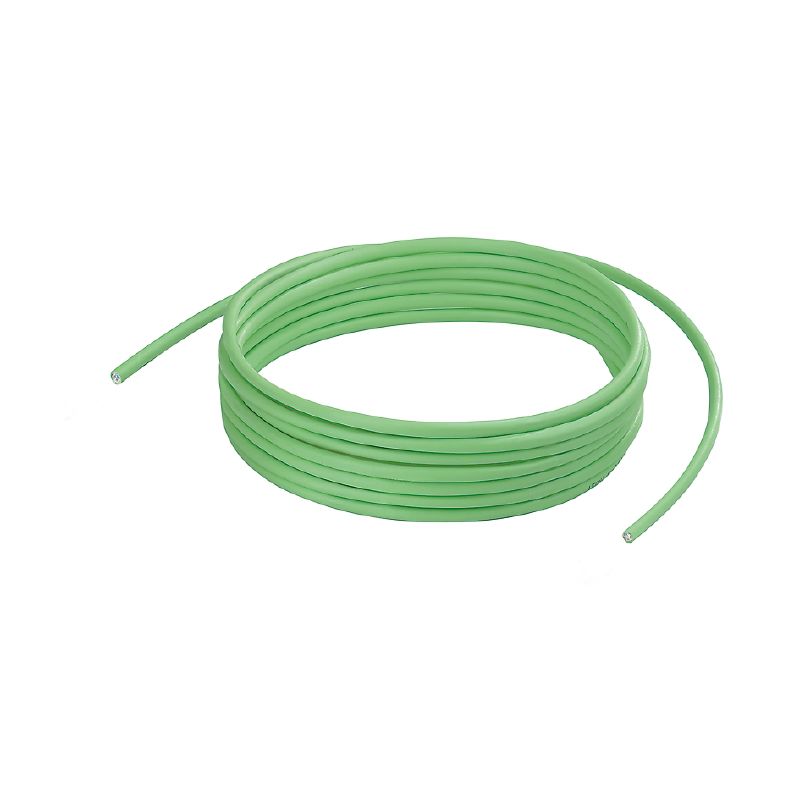

Монтажный кабель, PROFINET, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), ПВХ, 500 m

№ продукта 2763430000
Загрузить спецификации Загрузка продуктов
Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Technical specifications for cable Стандарты для кабелей Стандарты Struktura kabelu Electrical properties of cable Mechanische und Materialeigenschaften Kabel Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Verze
Монтажный кабель, PROFINET, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), ПВХ, 500 m
Číslo objednávky
2763430000
Typ
IE-C5AS4VG-500
GTIN (EAN)
4064675030904
Množství
1 Штука
Упаковка
на фанерной катушке

Размеры и массы

Délka
500 m
Длина (в дюймах)
19 685,039 inch
Масса нетто
33 000 g

Температуры

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...80 °C
Teplota instalace
-40 °C...80 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Technical specifications for cable

Barva opláštění
green (RAL 6018)
Halogen
sì (cavo PVC)
Izolace
PE
Odolnost proti šíření ohně
по стандарту IEC 60332-1 / UL 1685
Odolnost vůči olejům
с ограничением
Počet pólů
4
Počet vodičů
4
Průřez jádra
0,33 mm²
Stíněný
Да
Zkušební napětí: stínění vodič-vodič
2000 Вдейств., 50 Гц, 1 мин.

Стандарты для кабелей

Neprostupné pro kouř
Нет
Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Standardní, další standardy
UL-File E11901, том 3, раздел 1, стр. 2; подтвержденная категория Cat. 5e
UL-File E116441, том 1, раздел 6, стр. 8
UL-File E306668, том 1, раздел 3, стр. 1
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Стандарты

Neprostupné pro kouř
Нет
Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Standardní, další standardy
UL-File E11901, том 3, раздел 1, стр. 2; подтвержденная категория Cat. 5e
UL-File E116441, том 1, раздел 6, стр. 8
UL-File E306668, том 1, раздел 3, стр. 1
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
white, yellow, blue, orange
Barva opláštění
green (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0,43 mm
Kompletní stínění
Алюминиевая фольга
Экранирующая оплетка из медной проволоки
Materiál pláště
ПВХ
Materiál vodiče
Неизолированный медный провод
Počet vodičů
4
Prameny
1
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průměr vnitřního opláštění
4,05 mm
Průřez
4*AWG 22/1 - 0,33 мм²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YY(ST)CY 2x2x0,64/1,5-100 GN
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Uspořádání jader vodiče
Четверка звездной скрутки
Výplň
В качестве центрального элемента

Electrical properties of cable

Charakteristická impedance
100 ± 5 Ω 100MHz-en
Doba propagace signálu
5,3 ns/m
Impedance přenosu
10 mΩ/m przy 10 MHz
Kapacita při 1 kHz
52 nF/km
Kategorie
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)
Odpor smyčky
115 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Rozdílový odpor
3 %
Zkušební napětí: stínění vodič-vodič
2000 Вдейств., 50 Гц, 1 мин.
Zpožděné zkreslení
40 ns/100m

Mechanische und Materialeigenschaften Kabel

Barevný
green
Halogen
yes (PVC cable)
Neprostupné pro kouř
Нет
Odolnost proti opotřebení
хорошо
Odolnost proti šíření ohně
по стандарту IEC 60332-1 / UL 1685
Odolnost vůči olejům
с ограничением
Odolné proti UV záření
согласно UL 1581 сек. 1200
Poloměr ohybu, min., jen jednou
4 x диаметр кабеля
Poloměr ohybu, min., opakovaný
8 x диаметр кабеля

Классификации

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
