IE-CD-V14MRJ-C-MA
IE-CD-V14MRJ-C-MA
Disegno quotato
Bottom view
IE-CD-V14MRJ-C-MA
Disegno quotato

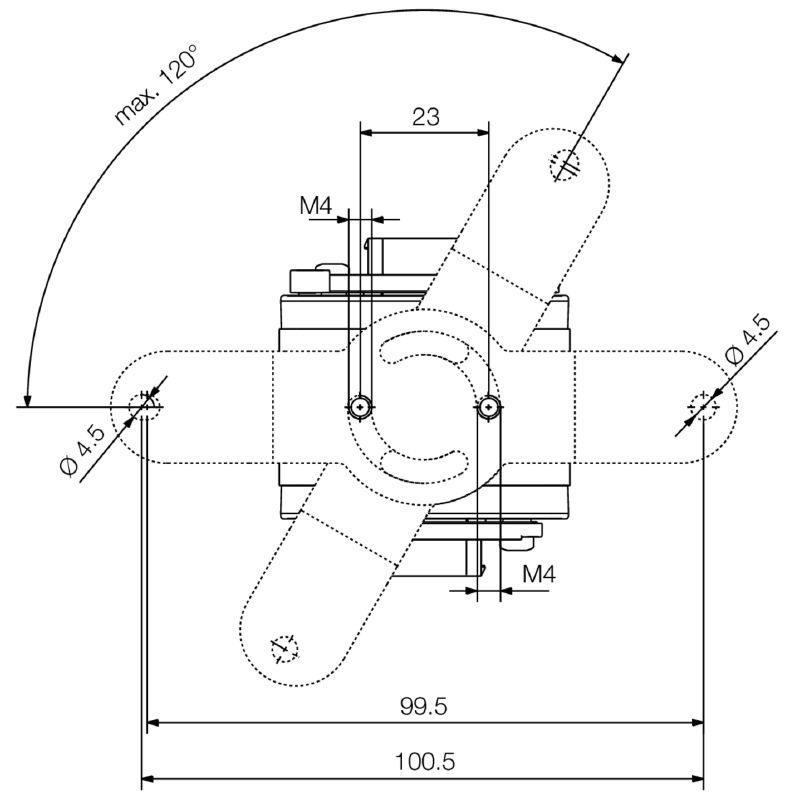

Bottom view with mounting foot
IE-CD-V14MRJ-C-MA
Disegno quotato

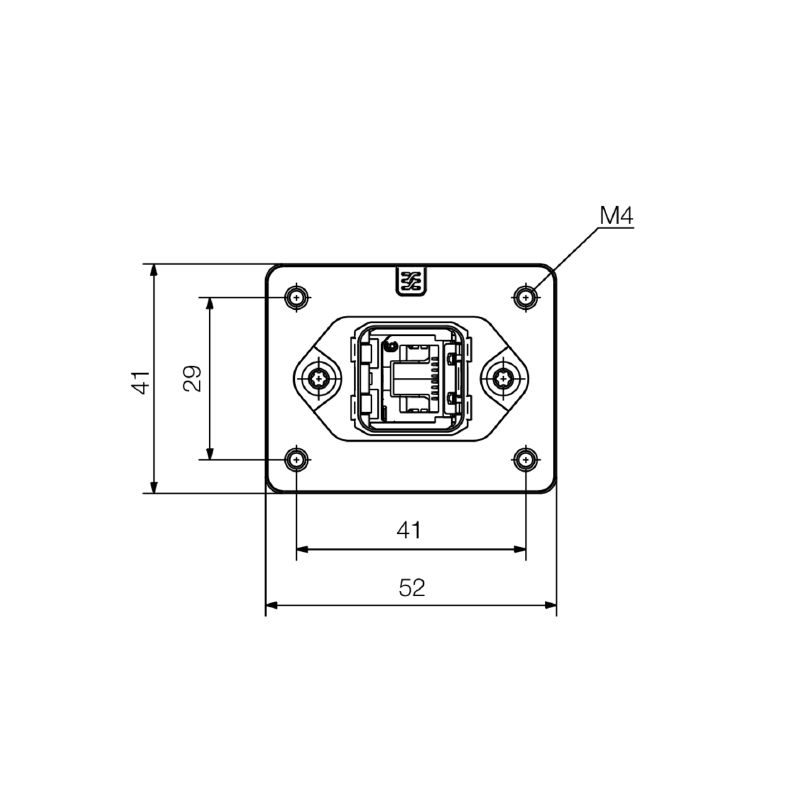

Front view
IE-CD-V14MRJ-C-MA
Disegno quotato

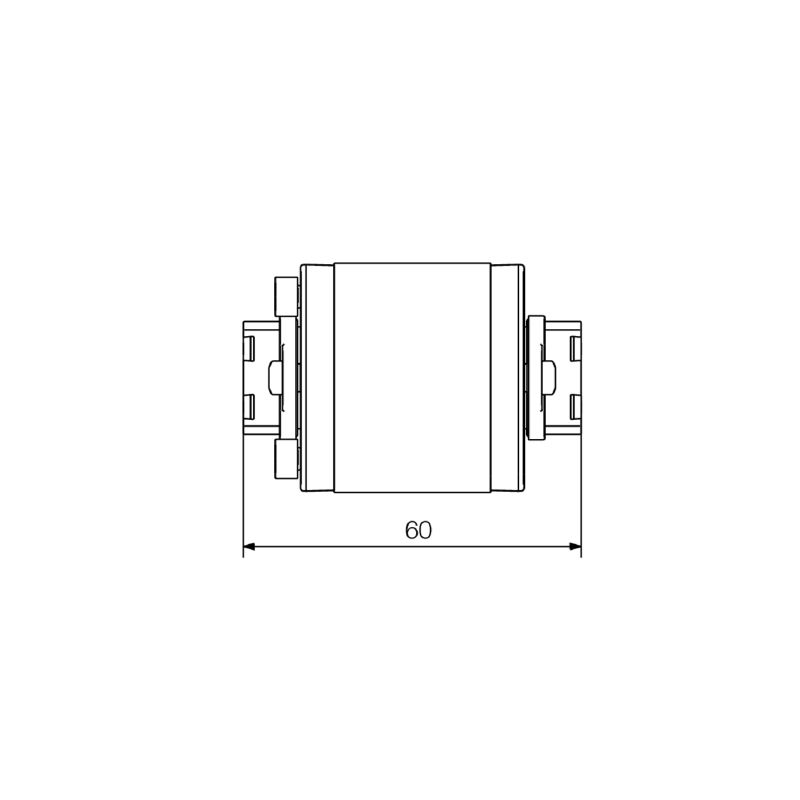

Side view

IE-CD-V14MRJ-C-MA

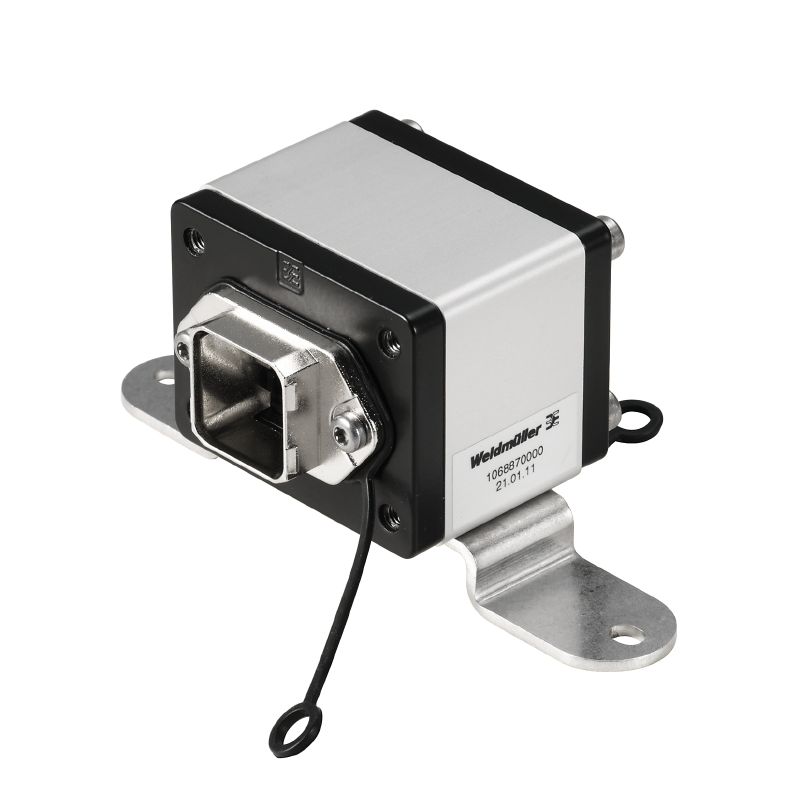

Presa di collegamento, FreeCon, RJ45, Inserto, IP65

N. articolo 1068870000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 3 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperatures Conformità ambientale del prodotto Dati generali Dati tecnici del giunto RJ45 Standard generali Classifications

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E316369

Dati generali per l’ordinazione

Versione
Presa di collegamento, FreeCon, RJ45, Inserto, IP65
N. d’ordine
1068870000
Tipo
IE-CD-V14MRJ-C-MA
GTIN (EAN)
4032248823895
Qté.
1 Pièce

Dimensioni e pesi

Profondità
60 mm
Profondità (pollici)
2,362 inch
Posizione verticale
52 mm
Height (inches)
2,047 inch
Larghezza
41 mm
Anchura (pulgadas)
1,614 inch
Nettó tömeg
286,47 g

Temperatures

Temperatura d'esercizio
-40 °C...70 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati generali

Classe d'infiammabilità UL 94
V-0
Colori
argento
Grado di protezione
IP65
Materiale base della custodia
Profilato in alluminio
Copertura: zinco pressofuso, verniciato
Tipo di montaggio
Montaggio vite

Dati tecnici del giunto RJ45

Dielectric strength, contact - shielding, max. (RJ45 coupling)
≥ 1500 V DC
Housing base material (RJ45 coupling)
Pressofusione di zinco
Insulation resistance (RJ45 coupling)
> 500 MΩ
Resistenza contatti (giunto RJ45)
≤ 20 mΩ
Rigidez dieléctrica, contacto - contacto, mín. (acoplamiento RJ45)
≥ 1000 V DC
Strombelastbarkeit
1 A
Superficie di contatto (giunto RJ45)
Oro su nichel
범주(RJ45 커플링)
Cat.6A / Class EA (ISO/IEC 11801 2010)

Standard generali

Connettori a norma
IEC 61076-3-117 var. 14
IEC 60603-7-5
N° Certificato (cULus)
E316369

Classifications

ETIM 8.0
EC002597
ETIM 9.0
EC002597
ETIM 10.0
EC002597
ECLASS 14.0
27-44-03-18
ECLASS 15.0
27-44-03-18
