IE-PS-V01P-RJ45-TH
IE-PS-V01P-RJ45-TH

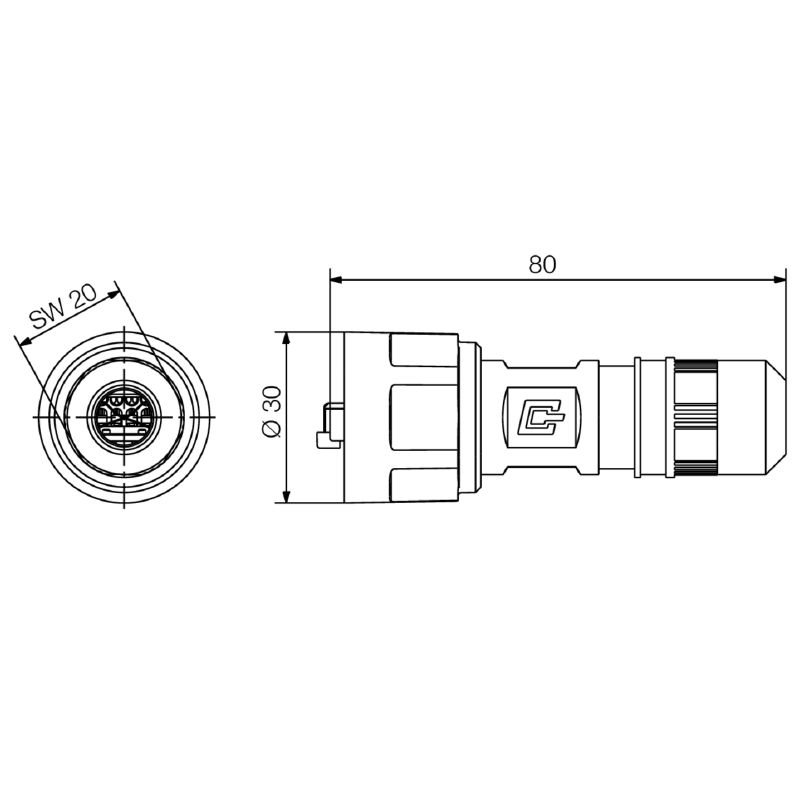

Dessin coté

IE-PS-V01P-RJ45-TH

RJ45 crimp plug, Variant 1 plastic, Cat.6A / Class EA (ISO/IEC 11801 2010)

Référence produit 1012470000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Est la pièce opposée de 2 Autres produits de la même gamme 6
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance General data Electrical properties Obecné standardy Classifications

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E316369

General ordering data

Version
RJ45 crimp plug, Variant 1 plastic, Cat.6A / Class EA (ISO/IEC 11801 2010)
Référence
1012470000
Type
IE-PS-V01P-RJ45-TH
GTIN (EAN)
4032248720125
Qty.
10 items

Dimensions and weights

Net weight
35,4 g

Temperatures

Température de fonctionnement
-40 °C...70 °C

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
11b17e97-f803-4c09-9278-b20f22f15f81

General data

Raccordement 1
RJ45
Raccordement 2
Crimp
Description de l'article
Variant 1 plastic
Colour
black
Ház fő anyaga
PA UL 94 V0
Diametro isolamento, min.
0,85 mm
절연재 단면적, 최대
1,05 mm
Category
Cat.6A / Class EA (ISO/IEC 11801 2010)
Powierzchnia styku
Złoto na niklu
Диаметр одножильного подсоединяемого провода
0.36...0.51 mm
Ledarens anslutningsarea, entrådig (AWG)
AWG 26/1...AWG 24/1
Connection diameter, flexible
0.46...0.61 mm
Section du conducteur, flexible (AWG)
AWG 27/7...AWG 24/7
Classification MICE M
M3
Classification MICE I
I3
Classification MICE C
C1
Classification MICE E
E3
Diamètre de la gaine, min.
5 mm
Diamètre de la gaine, max.
10 mm
Blindage
Boîtier complet 360°
Degré de protection
IP67
Cycles d'enfichage
750

Electrical properties

Rigidité diélectrique, contact - blindage
≥ 1500 V AC/DC
Rigidité diélectrique, contact - contact
≥ 1000 V AC/DC

Obecné standardy

Norme de connecteur
IEC 61076-3-106 Var. 1
IEC 60603-7-51
Nº de certificat (cULus)
E316369

Classifications

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-44-03-90
ECLASS 15.0
27-44-03-90
