IE-SW-BL05-4TX-1ST

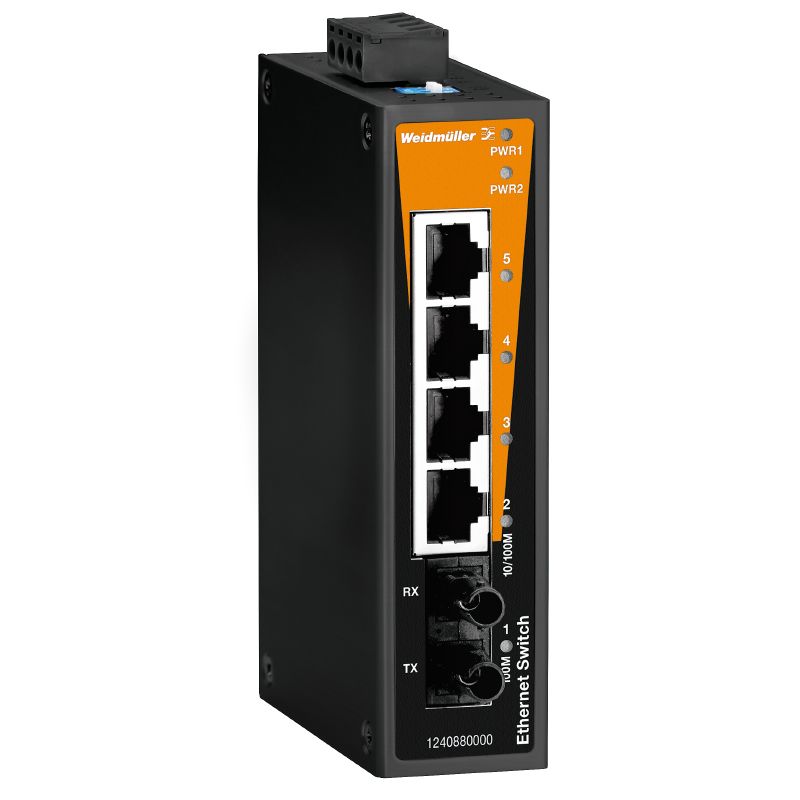

제품 이미지

IE-SW-BL05-4TX-1ST

이 제품은 곧 더 이상 이용할 수 없습니다.

네트워크 스위치, 비관리형, Fast Ethernet, 포트 수: 4 x RJ45, 1 * ST 멀티 모드, IP30, -10 °C...60 °C

항목 번호 1240880000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 4 관련 제품 20
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 EMC 준수 및 인증 환경 조건 광섬유 송수신기 특성 보증 인터페이스 관리 기능 MTBF 전원 공급 스위치 특성 기술 데이터 기술 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E141197
인증 번호 (cULusEX)
E223527

일반 주문 데이터

버전
네트워크 스위치, 비관리형, Fast Ethernet, 포트 수: 4 x RJ45, 1 * ST 멀티 모드, IP30, -10 °C...60 °C
주문 번호
1240880000
유형
IE-SW-BL05-4TX-1ST
GTIN(EAN)
4050118028829
수량
1 items

치수 및 중량

깊이
70 mm
깊이 (인치)
2.756 inch
높이
115 mm
높이 (인치)
4.528 inch
너비
30 mm
폭 (인치)
1.181 inch
순중량
175 g

온도

보관 온도
-40 °C...85 °C
작동 온도
-10 °C...60 °C
습도
5 ~ 95 %(비응축)

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9229992a-00b9-4096-8962-200a7f33e289

EMC 준수 및 인증

EMC 표준
EN 55032
EN 55035
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz - 6 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100A/m
선박 사용
DNV
안전 표준
UL 61010-1
UL 61010-2-201
EN 62368-1
자유 낙하
IEC 60068-2-32 규격
진동
IEC 60068-2-6 준수
충격
IEC 60068-2-27 준수
폭발 위험 구역
UL/cUL, Class I, Division 2, Groups A, B, C 및 D
ATEX Zone 2 Ex ec IIC T4 Gc
EN IEC 60079-0
EN IEC 60079-7

환경 조건

보관 온도, 최대
85 °C
보관 온도, 최소
-40 °C
습도
5 ~ 95 %(비응축)
작동 온도, 최대
60 °C
작동 온도, 최소
-10 °C

광섬유 송수신기 특성

전송 속도
100 Mbps
송수신기 타입
Multimode
커넥터 타입
ST-Duplex
전송 거리, 타입
5 km
주파수
  • 타입:
    1,300 nm
  • 주파수:
    TX
  • 최소:
    1,260 nm
  • 최대:
    1,360 nm
  • 주파수:
    RX
  • 최소:
    1,100 nm
  • 최대:
    1,600 nm
전력 수신
  • 최소:
    -32 dBm
  • 최대:
    -3 dBm
전력 전송
  • 최소:
    -20 dBm
  • 최대:
    -10 dBm
링크 버짓
12 dB

보증

시간 간격
5년

인터페이스

Anzahl Ports
4 x RJ45
1 * ST 멀티 모드
Fibre-optic ports
100BaseFX 포트(ST 커넥터)
멀티모드
Funkció DIP-kapcsoló
브로드캐스트 스톰 보호를 활성화/비활성화하기 위한 1x
QoS(켜짐/꺼짐)
MAC 프레임 필터링(켜짐/꺼짐)
Indicatore a LED
PWR1
PWR2
10/100M(TP-포트)
100M (광섬유 포트).
RJ45 ports
10/100BaseT(X)
자동 협상
풀/하프 듀플렉스 모드
Auto MDI/MDI-X 포트

관리 기능

네트워크 트래픽 필터
QoS(Quality of Service)
산업용 프로토콜 지원
적합성 클래스 A에 부합되는 PROFINET 장치

MTBF

MTBF
  • 기준에 따름:
    Telcordia (Bellcore), GB
  • 작동 시간(시간), 최소:
    3,293,423 h
  • 주변 온도:
    25 °C

전원 공급

결선 유형
탈착식 4-핀 단자대 1개
공급 전압
12/24/48 V DC
이중화 입력 2개
과부하 전류 보호
1.1 A
역극성 보호
사용 가능
전류 소비량
0.11 A, 24 V에서
전압 공급 범위
  • 전압 유형:
    DC
  • 전압, 최소:
    9.6 V
  • 전압, 최대:
    60 V

스위치 특성

Bandwidth backplane
1 Gbit/s
MAC 테이블 크기
2 K
Velikost zásobníku paketu
768 kBit
우선 순위 대기열
4

기술 데이터

보호 등급
IP30
속도
Fast Ethernet
스위치
비관리형
장착 유형
DIN 레일
패널(옵션으로 제공되는 장착 키트 포함)
하우징 기본 재질
알루미늄

기술

Flödesstyrning
IEEE 802.3x 흐름 제어
배압 흐름 제어
Standard
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS)
Передача данных
보관 및 전송

분류

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
