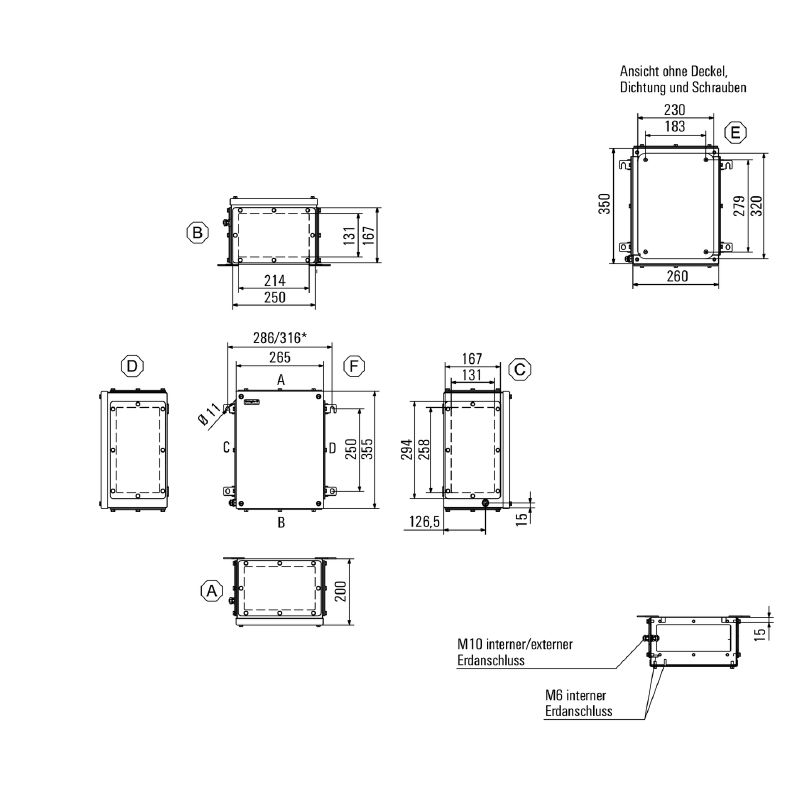

Profilritning

KTB FS 352620 S4E3

Klippon TB FS (Terminal Box - Fixing Screw), Tom kapsling, Rostfria stål kapslingar, Höjd: 350 mm, Bredd: 260 mm, Djup: 200 mm, Flänsplattor: nedre, vänster, höger, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver

Produkt-ID 1195980000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 17 Separata delar 1 Använda produkter 5
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Förskruvningar Förskruvningar höger Förskruvningar uppe / nere Certifikatnummer kapsling Allmänna uppgifter Bestyckning horisontal Jordning kapsling Bestyckning vertikal Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E256877

Allmänna beställningsdata

Utförande
Klippon TB FS (Terminal Box - Fixing Screw), Tom kapsling, Rostfria stål kapslingar, Höjd: 350 mm, Bredd: 260 mm, Djup: 200 mm, Flänsplattor: nedre, vänster, höger, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver
Art.nr.
1195980000
Typ
KTB FS 352620 S4E3
GTIN (EAN)
4032248978946
Förp.
1 items

Mått och vikter

Djup
200 mm
Byggdjup (tum)
7,874 inch
Höjd
350 mm
Bygghöjd (tum)
13,78 inch
Bredd
260 mm
Byggbredd (tum)
10,236 inch
Montagemått höjd
250 mm
Montagemått bredd
316 mm
Nettovikt
7 860 g

Temperaturer

Drifttemperatur
-60 °C...135 °C
Anmärkning: omgivningstemperatur (service)
För användning i temperaturområdet över 105°C är IP-klassen begränsad till IP66.

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Förskruvningar

M12
38
M16
26
M20
17
M25
14
M32
7
M40
6
M50
3
M63
2
M75
2

Förskruvningar höger

M12
38
M16
26
M20
17
M25
14
M32
7
M40
6
M50
3
M63
2
M75
2

Förskruvningar uppe / nere

M12
33
M16
22
M20
14
M25
12
M32
6
M40
5
M50
2
M63
2
M75
1

Certifikatnummer kapsling

Certifikat nr. (ATEX)
KEMA10ATEX0044U
Certifikat nr. (IECEX)
IECEXKEM10.0019
Certifikat-nr (DNV)
TAE000013S
Certifikat-Nr. (cULus)
E256877
Certifikat-Nr. (INMETRO)
IEX13.0006U
Certifikat-nr. för elektronikbox (NEPSI)
2020322303003289
Certifikat-nr. för plintbox (AEx)
E223792
Certifikat-nr. för plintbox (ATEX)
IBExU14ATEX1050
Certifikat-nr. för plintbox (IECEx)
IECEXIBE14.0013
Certifikat-nr. för plintbox (INMETRO)
LMP 21.0017
Certifikat-nr. för plintbox (KOSHA)
16-AV4BO-0245X
Certifikat-nr. för UL 508A
E223801
Certifikat-nr. för UL Haz.Loc.
E223792
Certifikat-nr. för UL Ord.Loc.
E243298
Certifikat-nr. för UL plintbox
E223792
Certifikatnummer för tom kapsling (ATEX)
IBExU14ATEX1028 U
Certifikatnummer för tom kapsling (ECAS)
21-09-25241/E21-09-053807
Certifikatnummer för tom kapsling (IECEx)
IECEx IBE 14.0004U
Certifikatnummer för tom kapsling (INMETRO)
LMP 21.0016U
Försäkran om överensstämmelse nr. (DoC LVD)
DE PS261X 160412 001ISS03
Intyg om överensstämmelse nr. (AoC)
DE PS261X 160309 001ISS06
Villkor för godkännande
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone

Allmänna uppgifter

Antal lockskruvar
4
Användningsområden
Explosionsfarliga områden
Processindustri
Olje- och gasindustri
Kemisk industri
Offshore
Onshore
Betriebstemperatur, max.
135 °C
Betriebstemperatur, min.
−60 °C
calibre de llave
10 mm
Degré de protection
IP66
IP67
Flänsplattor
nedre
vänster
höger
Flänsplåt
Ja
Impact resistance
7 J ATEX-Version
10 J standardversion
Integral fixing
4,6 resp. 9 bultar M6 innergänga
Kartongmått
450x510x290
Lid attachment
M6 Sexkantspårskruvar SW10
Materialstärke Deckel
1,5 mm
Materialstärke Flansch
3 mm
Materialstärke Gehäuse
1,5 mm
Matériau de base
Rostfritt stål 1.4404 (316 L)
max. last
36 kg
Montering av flänsplatta
M6 sexkantsskruvar 10 SW
Note: protection class
Vid användning i temperatur över 105 °C är kapslingsklassen begränsad till IP 66.
Position PE-skruv
Kapslingssida C
Skyddsklass (UL)
Type 3
Type 4X
Type 12
Standards
DIN EN 62208 – Standard tomma kapslingar
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Surface finish
elektropolerad
Totalmått
361 x 341 x 208,5
Tömítés anyaga
Silikon
Åtkomstöppning Bredd
230 mm
Åtkomstöppning Höjd
320 mm
Крепление корпуса
4 påsvetsade montagefötter med 11 mm hålstorlek (2 spår- och 2 korsformade montagefötter)
커버 스크류 토크
2,5 Nm

Bestyckning horisontal

WDU 10 / ZDU 10
2x17
WDU 16 / ZDU 16
1x14
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x34
WDU 35 / ZDU 35
1x11
WDU 4 / ZDU 4
2x29
WDU 6 / ZDU 6
2x22

Jordning kapsling

Jordning, kapsling, intern
Påsvetsad M6 jordskruv i rostfritt stål i kapslingsunderdel och lock.
Kontinuerlig M10 jordbult i kapslingsunderdel

Bestyckning vertikal

WDU 10 / ZDU 10
1x27
WDU 16 / ZDU 16
1x22
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x53
WDU 35 / ZDU 35
1x15
WDU 4 / ZDU 4
1x44
WDU 6 / ZDU 6
1x33

Klassificeringar

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
