LM 3.50/09/135 3.2SN OR BX

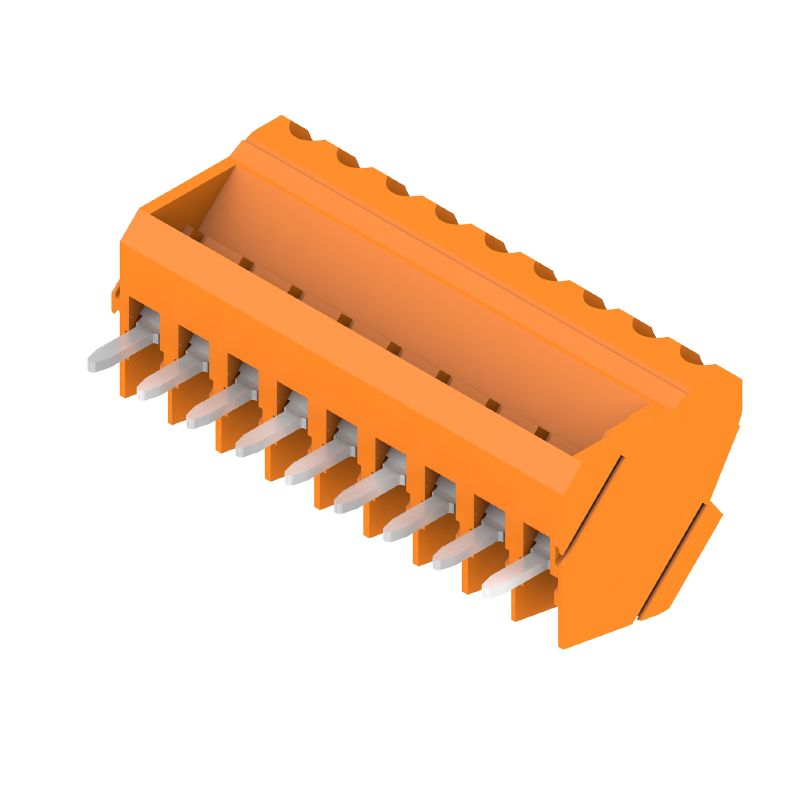

Produktbild
LM 3.50/09/135 3.2SN OR BX
Produktbild
LM 3.50/09/135 3.2SN OR BX
Maßbild
LM 3.50/09/135 3.2SN OR BX
Diagramm

LM 3.50/09/135 3.2SN OR BX

Leiterplattenklemme, 3.50 mm, Polzahl: 9, 135°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.08 mm², Box

ID výrobku 1845270000
Stáhnout datový list Engineering Support Produkt Downloads
Verwandte Artikel 11
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Allgemeine Bestelldaten

Utförande
Leiterplattenklemme, 3.50 mm, Polzahl: 9, 135°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.08 mm², Box
Art.nr.
1845270000
Typ
LM 3.50/09/135 3.2SN OR BX
GTIN (EAN)
4032248357987
Förp.
54 Stück
Produkt-Kennzahlen
IEC: 320 V / 16 A / 0.5 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Verpackung
Box

Abmessungen und Gewichte

Djup
12,7 mm
Tiefe (inch)
0,5 inch
Höjd
15,9 mm
Höhe (inch)
0,626 inch
Höhe niedrigstbauend
12,7 mm
Bredd
32,1 mm
Breite (inch)
1,264 inch
Nettovikt
5,49 g

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilj
OMNIMATE Signal - Serie LM
Ledaranslutningsteknik
Zugbügelanschluss
Montering på kretskortet
THT-Lötanschluss
Ledarutgångsriktning
135°
Delning i mm (P)
3,5 mm
Delning i tum (P)
0,138 "
Polzahl
9
Polreihenzahl
1
Uppgraderbar av kunden
Ja
Anzahl Reihen
1
Максимальное количество полюсов на ряд
24
Длина штифта для припайки (l)
3,2 mm
Dimensioner för lödstift
1,0 x 0,6 mm
Diameter bestyckningshål (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
1
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Anzugsdrehmoment, min.
0,2 Nm
Anzugsdrehmoment, max.
0,25 Nm
Klemmschraube
M 2
Abisolierlänge
5 mm
L1 in mm
28 mm
L1 in Zoll
1,102 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
3,60 mΩ
Isolationswiderstand
≥ 108 Ω

Werkstoffdaten

Isoleringsmaterial
PA
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Isolationsmotstånd
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-2
Kontaktmaterial
Cu-leg
Kontaktyta
verzinnt
Beschichtung
1-3 μm Ni
4-6 μm SN
Typ av förtenning
matt
Skiktstruktur för lödanslutningen
1.5...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Anschließbare Leiter

Anslutningsområde, min.
0,08 mm²
Anslutningsområde, max.
2,08 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,5 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,5 mm²
med ändhylsa med krage DIN 46 228/4, max.
0,75 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Anslutningsbar ledare
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409600000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
16 A
Märkström, max. antal poler (Tu=20°C)
12 A
Märkström, min. antal poler (Tu=40°C)
14 A
Märkström, max. antal poler (Tu=40°C)
10 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 72 A

Nenndaten nach CSA

Институт (CSA)
CSA
Сертификат № (CSA)
154685-1202192
Номинальное напряжение (группа использования B/CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Институт (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Ссылка на утвержденные значения
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Förpackning
Box
VPE-längd
353 mm
VPE-bredd
136 mm
VPE-höjd
25 mm

Typprüfungen

Test: Hållfasthet för märkningar
  • Norm:
    EN 60947-1 Abschnitt 5.1 / 91
  • Prüfung:
    Typkennzeichnung, Ursprungskennzeichnung, Materialtyp
  • Bewertung:
    vorhanden
Test: Klämbar area
  • Norm:
    DIN EN 60999 Abschnitt 6 / 04.94, EN 60 947-1 Abschnitt 8.2.4.5.1 / 03.91
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Norm:
    DIN EN 60999 Abschnitt 8.4 / 04.94
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/7
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/7
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Frånslagstest
  • Norm:
    DIN EN 60999 Abschnitt 8.4 / 04.94
  • Anforderung:
    ≥5 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/7
  • Bewertung:
    bestanden
  • Anforderung:
    ≥30 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/7
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-konformitet
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hänvisningstext
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Max. Außendurchmesser des Leiters: 2,9 mm
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
