Alimentazione di corrente, alimentatore switching, 24 V

N. articolo 3025590000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 9
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Bemenet Kimenet Általános adatok ENT / ütés / vibráció Szigetelések koordinálása Elektromos biztonság (alkalmazott szabványok) Csatlakoztatási adatok (bemenet) Csatlakoztatási adatok (kimenet) Csatlakozási adatok (jel) Jeltovábbítás Classificazioni

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E255651
Tanúsítvány száma (cULus)
E258476

Dati generali per l’ordinazione

Változat
Alimentazione di corrente, alimentatore switching, 24 V
Rendelési szám
3025590000
Típus
PRO ECO 480W 24V 20A II
GTIN (EAN)
4099986951976
CPZ
1 Pezzo

Dimensioni e pesi

Mélység
125 mm
Profondità (pollici)
4,921 inch
Magasság
130 mm
Altezza (pollici)
5,118 inch
Szélesség
59 mm
Larghezza (pollici)
2,323 inch
Peso netto
1 230 g

Temperature

Tárolási hőmérséklet
-40 °C...85 °C
Üzemi hőmérséklet
-25 °C...70 °C
Avvio
≥ -40 °C
Umidità
5…95 % umidità relativa, senza condensazione

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme con esenzione
RoHS alóli kivétel (ha van/ismert ilyen)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
d62541f7-8058-4336-b693-7303c8b40800

Dati di dimensionamento UL

N° certificato (cURus)
E255651

Bemenet

AC bemenő feszültség tartomány
85…264 V AC (Visszaszabályozás 100 V AC-nél)
Bekapcsolási áram (jell.)
10 A
Bemeneti biztosíték
belső
Bemeneti elektromos átütési szilárdság, max.
300 V AC 15 s
Csatlakozórendszer
Csavaros csatlakozás
DC bemenő feszültség tartomány

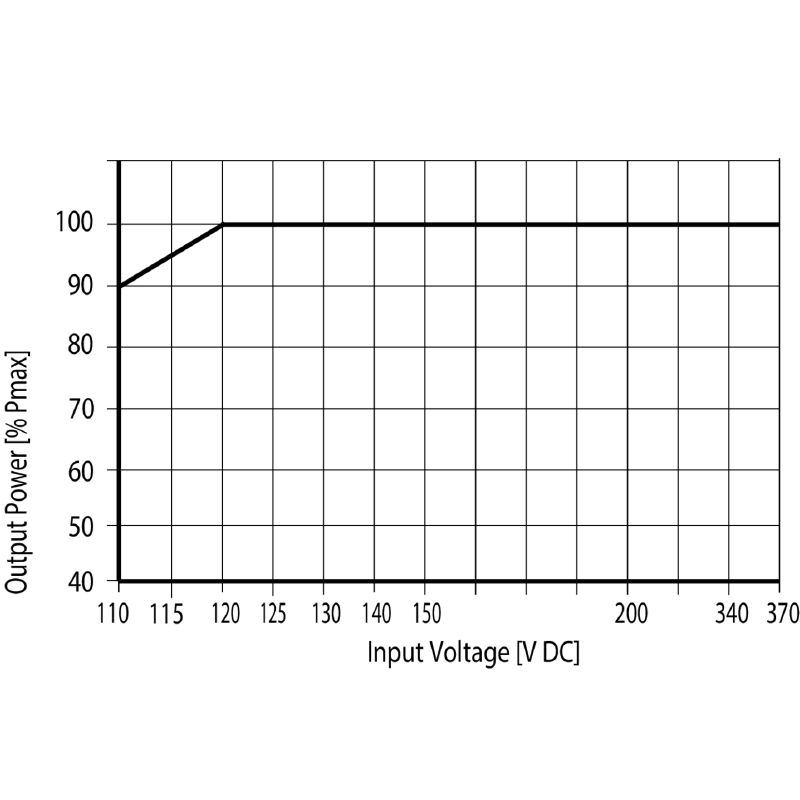

110…370 V DC (derating at 120 V DC)
Frekvenciatartomány, AC
45…65 Hz
Indítási idő, max.
1 s
Javasolt tartalék biztosíték
10 A / DI, olvadóbiztosíték
16 A, kar. B, kismegszakító
8…10 A, kar. C áramköri megszakító
Névleges bemenő feszültség
100...240 V AC / 120...340 V DC
Névleges áramfelvétel
510,6 VA
Terhelésszabályozás (jell.)
2 %
Túlfeszültség-védelem
Varistor
Vezetékcsatlakozás-technika
Collegamento a vite
Vonalszabályozás (jell.)
1 %
Áramfelvétel a bemeneti feszültség függvényében
  • Tipo di tensione:
    AC
  • Tensione d'ingresso:
    100 V
  • Corrente d'ingresso:
    5,23 A
  • Tipo di tensione:
    AC
  • Tensione d'ingresso:
    240 V
  • Corrente d'ingresso:
    2,13 A
  • Tipo di tensione:
    DC
  • Tensione d'ingresso:
    120 V
  • Corrente d'ingresso:
    4,3 A
  • Tipo di tensione:
    DC
  • Tensione d'ingresso:
    370 V
  • Corrente d'ingresso:
    1,36 A

Kimenet

Csatlakozórendszer
Csavaros csatlakozás
Felfutási idő
≤ 100 ms
Folytonos kimenő áram U-nálNévleges
12.5 A @ 70 °C
Hálózati kimaradás áthidalási idő
  • Hálózati kimaradás áthidalási ideje min.:
    23 ms
  • Bemenet feszültségtípus:
    AC
  • Bemeneti feszültség:
    230 V
  • Kimeneti áramerősség:
    20 A
  • Kimeneti feszültség:
    24 V
  • Hálózati kimaradás áthidalási ideje min.:
    25 ms
  • Bemenet feszültségtípus:
    AC
  • Bemeneti feszültség:
    120 V
  • Kimeneti áramerősség:
    20 A
  • Kimeneti feszültség:
    24 V
Kapacitív terhelés
nem korlátozott
Kimenő feszültség, max.
28 V
Kimenő feszültség, megjegyzés
(potméterrel beállítható)
Kimenő feszültség, min.
22 V
Kimenő teljesítmény
480 W
Max. maradék hullámosság
<50 mVPP / 20 Mhz sávszélesség
Névleges kimeneti áram U eseténnévl.
20 A @ 55 °C
Névleges kimenő feszültség
24 V DC
Párhuzamos csatlakozási opció
igen, max. 3
Terhelésszabályozás (jell.)
2 %
Túlterhelésvédelem
Yes
Vezetékcsatlakozás-technika
Collegamento a vite
Vonalszabályozás (jell.)
1 %
Záróirányú feszültség elleni védelem
Sì

Általános adatok

AC hiba áthidalási idő @ Inévl.
> 25 ms at 230 V AC / > 25 ms at 120 V AC
Földszivárgóáram, max.
3,5 mA
Hatásfok
Typ.: 93,1% @ 120 V AC
Typ.: 94,9% @ 230 V AC
Mounting position, installation notice
TS 35 tartósínre
MTBF
  • Szabványnak megfelelő:
    SN 29500
  • Működési idő (óra), min.:
    2 600 000 h
  • Környezeti hőmérséklet:
    25 °C
  • Bemeneti feszültség:
    230 V
  • Kimenő teljesítmény:
    480 W
  • Terhelhetőség:
    100 %
  • Szabványnak megfelelő:
    SN 29500
  • Működési idő (óra), min.:
    1 600 000 h
  • Környezeti hőmérséklet:
    40 °C
  • Bemeneti feszültség:
    230 V
  • Kimenő teljesítmény:
    480 W
  • Terhelhetőség:
    100 %
  • Szabványnak megfelelő:
    SN 29500
  • Működési idő (óra), min.:
    850 000 h
  • Környezeti hőmérséklet:
    60 °C
  • Bemeneti feszültség:
    230 V
  • Kimenő teljesítmény:
    480 W
  • Terhelhetőség:
    100 %
Páratartalom
5…95 % rel. páratartalom, páralecsapódás nélkül
Rövidzárlat-védelem
Igen
Teljesítménytényező
  • Teljesítménytényező, jellemzően:
    0.95
  • Bemeneti feszültség:
    120 V
  • Környezeti hőmérséklet:
    25 °C
  • Kimenő teljesítmény:
    480 W
  • Teljesítménytényező, jellemzően:
    0.95
  • Bemeneti feszültség:
    230 V
  • Környezeti hőmérséklet:
    25 °C
  • Kimenő teljesítmény:
    480 W
Teljesítményveszteség, névleges terhelés
35 W
Teljesítményveszteség, üresjárati
4,5 W
Túlfeszültség kategória
II
Túlmelegedéssel szembeni védelem
Yes
Védelmi osztály
IP20
Üzemi magasság
≤ 5000 m (> 2000 m, osservare il derating)
Защита от неправильной полярности присоединения нагрузки
30…35 V DC
Исполнение корпуса
Metallo, resistente alla corrosione

ENT / ütés / vibráció

Rezgésállóság, IEC 60068-2-6
0.7 g
Zajkibocsátás az EN55032 szabványnak megfelelően
Classe B
Zavartűrés-vizsgálat a köv. szerint:
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
IEC 61000-6-4
EN 61000-4-4 (burst)
EN61000-4-5 (surge)
EN 61000-4-6 (condotto)
EN61000-4-8 (Fields)
EN 61000-4-11 (Dips)
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3
Ütésállóság, IEC 60068-2-27
30 g in tutte le direzioni

Szigetelések koordinálása

Szennyezés súlyossága
2
Szigetelési feszültség, bemenet / föld
3 kV
Szigetelési feszültség, bemenet/kimenet
4 kV
Szigetelési feszültség, kimenet / föld
0,5 kV
Túlfeszültség kategória
II
Védettségi osztály
I, con collegamento PE

Elektromos biztonság (alkalmazott szabványok)

Biztonság transzformátorok kapcsolóüzemű tápegységekhez
Az EN 61558-2-16 szerint
Biztonsági extra kis feszültség
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201
Elektromos gépi berendezés
EN60204 szerint

Csatlakoztatási adatok (bemenet)

Csatlakozórendszer
Csavaros csatlakozás
Csavarhúzó éle
0,6 x 3,5
Csupaszolási hossz (bemenet)
6 mm
Kapcsok száma
3 a következőhöz: L/N/PE
Meghúzási nyomaték, max.
0,6 Nm
Meghúzási nyomaték, min.
0,5 Nm
Vezeték csatlakozási keresztmetszet, flexibilis (bement) max.
4 mm²
Vezeték-keresztmetszet, AWG/kcmil , max.
12 AWG
Vezeték-keresztmetszet, AWG/kcmil , min.
26 AWG
Vezeték-keresztmetszet, flexibilis , min.
0,5 mm²
Vezeték-keresztmetszet, merev , max.
6 mm²
Vezeték-keresztmetszet, merev , min.
0,5 mm²

Csatlakoztatási adatok (kimenet)

Csatlakozórendszer
Csavaros csatlakozás
Csavarhúzó éle
0,6 x 3,5
Csupaszolási hossz (kimenet)
6 mm
Kapcsok száma
5 (+ + / - - -)
Meghúzási nyomaték, max.
0,6 Nm
Meghúzási nyomaték, min.
0,5 Nm
Vezeték-keresztmetszet, AWG/kcmil , max.
12 AWG
Vezeték-keresztmetszet, AWG/kcmil , min.
26 AWG
Vezeték-keresztmetszet, flexibilis , max.
4 mm²
Vezeték-keresztmetszet, flexibilis , min.
0,5 mm²
Vezeték-keresztmetszet, merev , max.
6 mm²
Vezeték-keresztmetszet, merev , min.
0,5 mm²

Csatlakozási adatok (jel)

Kapcsok száma
2
Stripping length (Signal)
8 mm
Vezeték csatlakozási keresztmetszet, flexibilis (jel), max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, flexibilis (jel), min.
0,2 mm²
Vezeték keresztmetszet, AWG/kcmil , max.
14
Vezeték keresztmetszet, AWG/kcmil , min.
28 mm²
Vezeték keresztmetszet, tömör , max.
1,5 mm²
Vezeték keresztmetszet, tömör , min.
0,2 mm²

Jeltovábbítás

Lengő csatlakozó
Igen
Zöld LED
Tensione d'esercizio OK
Érintkező terhelés (záróérintkező)
max. 30 V DC / 1 A

Classificazioni

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
