S2CD-THR 3.50/28/90G 3.2SN BK BX

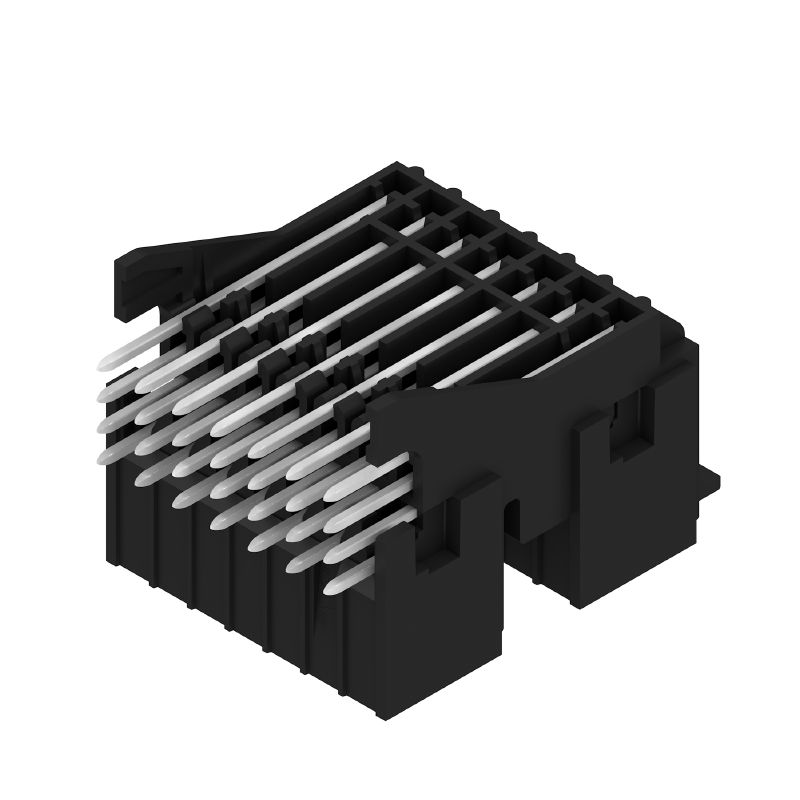

Produktbild
S2CD-THR 3.50/28/90G 3.2SN BK BX
Produktbild
S2CD-THR 3.50/28/90G 3.2SN BK BX
Maßbild

S2CD-THR 3.50/28/90G 3.2SN BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 28, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

Art.-Nr. 1357850000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Ist Gegenstück von 2 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 28, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Best.-Nr.
1357850000
Art
S2CD-THR 3.50/28/90G 3.2SN BK BX
GTIN (EAN)
4050118160819
Qty.
20 Stück
Produkt-Kennzahlen
IEC: 200 V / 7.9 A
UL: 150 V / 9.5 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
24,4 mm
Глубина (дюймов)
0,961 inch
Höhe
35 mm
Höhe (inch)
1,378 inch
Höhe niedrigstbauend
31,8 mm
Breite
25,9 mm
Breite (inch)
1,02 inch
Nettogewicht
14,4 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2-reihig
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Abgangswinkel
90°
Polzahl
28
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Průměr otvoru pájecího očka (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,1 mm
Schablonenloch Durchmesser
1,9 mm
L1 in mm
45,5 mm
L1 in Zoll
1,791 "
Anzahl Reihen
2
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Kodierbar
Ja

Werkstoffdaten

Isolierstoff
LCP GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIb
Сравнительный показатель пробоя (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 2...5 µm Sn matt
Schichtaufbau - Steckkontakt
2...5 µm Sn / 1...3 µm Ni
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-40 °C
Temperaturbereich Montage, max.
120 °C

Bemessungsdaten nach IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
7,9 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
6,8 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
200 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
100 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
1,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 80 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
50 V
Nennspannung (Use group C / CSA)
50 V
Nennspannung (Use group D / CSA)
150 V
Nennstrom (Use group B / CSA)
5 A
Nennstrom (Use group C / CSA)
9,5 A
Nennstrom (Use group D / CSA)
9,5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
150 V
Nennspannung (Use group C / UL 1059]
50 V
Névleges feszültség (D felhasználási csoport / UL 1059)
50 V
Courant nominal (groupe d'utilisation B / UL 1059)
9,5 A
Nennstrom (Use group C / UL 1059)
9,5 A
Rated current (Use group D / UL 1059)
9,5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
143 mm
VPE Breite
105 mm
VPE Höhe
39 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
