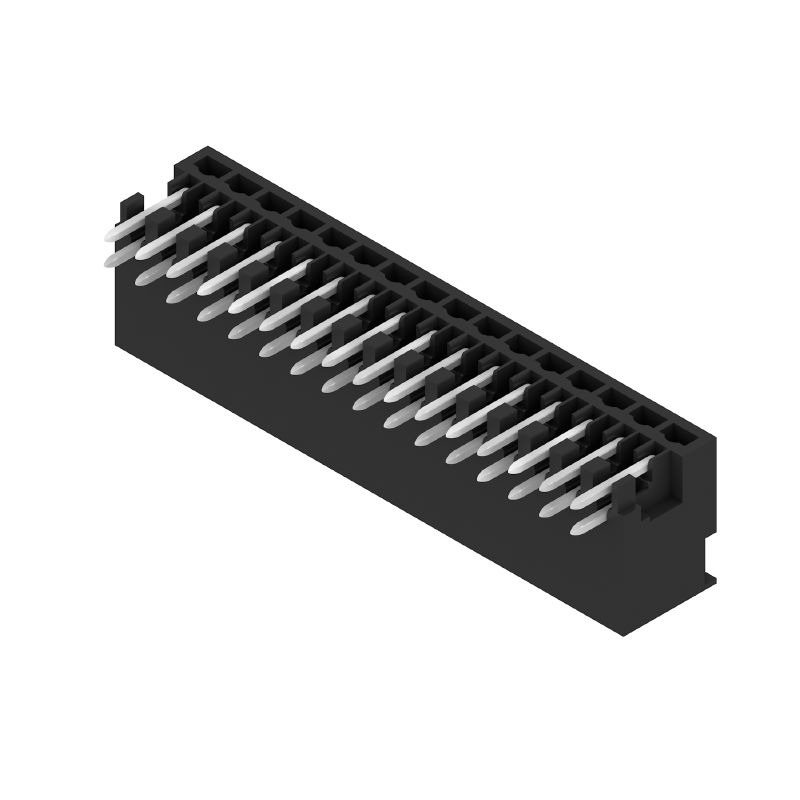

S2L 3.50/32/90G 3.5SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT 용접 결선, 3.50 mm, 극 수: 32, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, 박스

항목 번호 1728120000

속성

일반 주문 데이터

버전	PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT 용접 결선, 3.50 mm, 극 수: 32, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, 박스
주문 번호	1728120000
유형	S2L 3.50/32/90G 3.5SN BK BX
GTIN(EAN)	4032248039616
수량	30 items
제품 데이터	IEC: 250 V / 10 A UL: 150 V / 10 A
패키징	박스

치수 및 중량

깊이	14.2 mm
깊이 (인치)	0.559 inch
높이	14 mm
높이 (인치)	0.551 inch
가장 낮은 버전의 높이	10.5 mm
너비	57.4 mm
폭 (인치)	2.26 inch
순중량	5.93 g

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 사양

제품군	OMNIMATE 시그널 - 시리즈 B2L/S2L 3.50 - 2층
결선 유형	보드 결선
PCB에 장착	THT 용접 결선
피치(mm)(P)	3.5 mm
피치(인치)(P)	0.138 "
외향 엘보	90°
극 수	32
폴당 용접 핀 수	1
솔더 핀 길이(l)	3.5 mm
솔더핀 크기	d = 1.0 mm 8각형
솔더 구멍 직경(D)	1.3 mm
솔더 구멍 직경 공차(D)	+ 0,1 mm
L1(mm)	52.5 mm
L1(인치)	2.067 "
행 수	1
핀 시리즈 수량	2
DIN VDE 57 106에 따른 터치 안전 보호	손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호	IP20 플러그드/ IP10 언플러그드
코딩 가능	예
플러깅 힘/폴, 최대	5 N
당기는 힘 / 폴, 최대	4 N

자재 데이터

절연재	PBT
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 200
UL 94 가연성 등급	V-0
접점 재질	구리 합금
접점 표면	주석 도금
용접 결선의 레이어 구조	2...3 µm Ni / 5...7 µm Sn 광택
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	100 °C
온도 범위, 설치, 최소	-30 °C
온도 범위, 설치, 최대	100 °C

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	10 A
정격 전류, 최대 극 수(Tu=20°C)	10 A
정격 전류, 극 수(Tu=40°C)	9 A
정격 전류, 최대 극 수(Tu=40°C)	8.5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	250 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	125 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	80 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3	2.5 kV
단시간 내전류 저항	3 x 1s, 77 A

CSA에 따른 정격 데이터

협회(CSA)	CSA
인증 번호(CSA)	200039-1488444
정격 전압(사용 그룹 B / CSA)	150 V
정격 전류(사용 그룹 B / CSA)	5 A
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(UR)	UR
인증 번호(UR)	E60693
정격 전압(사용 그룹 B / UL 1059)	150 V
정격 전압(사용 그룹 C / UL 1059)	50 V
정격 전류(사용 그룹 B / UL 1059)	10 A
정격 전류(사용 그룹 C / UL 1059)	10 A
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징	박스
VPE 길이	349 mm
VPE 폭	136 mm
VPE 높이	25 mm

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

요청 시 추가 variant

요청 시 금 도금 접점면 제공

줄 간격: 구멍 레이아웃 참조

정격 단면적 기준 정격 전류 및 최소 폴 수.

솔더 구멍 D의 직경 = 1.3+0.1 mm

도면의 P = 피치

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
