SAID-M8B-8S-THR
그림과 유사
SAID-M8B-8S-THR

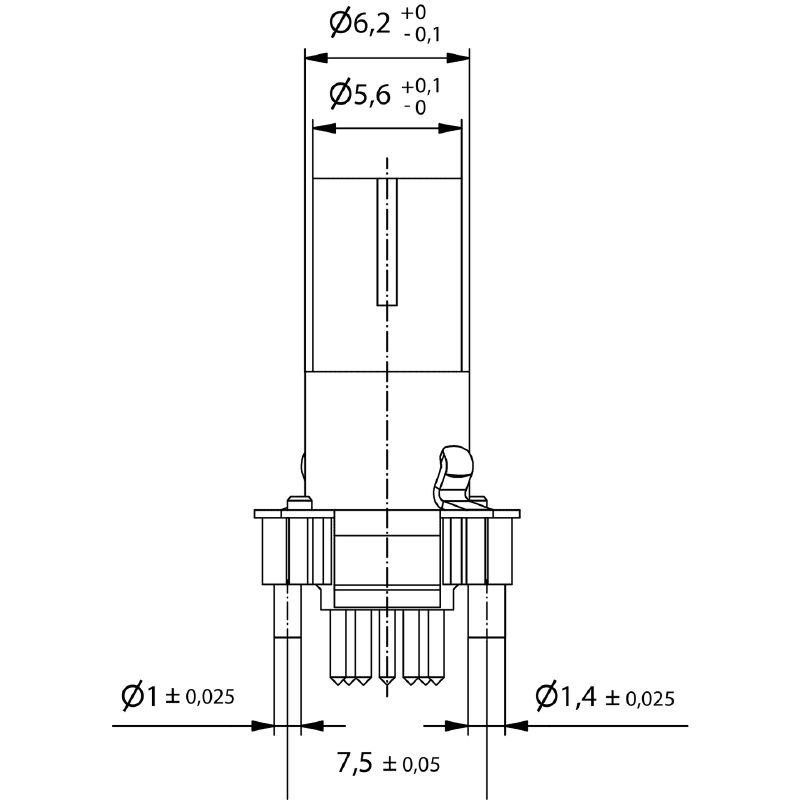

치수 도면
SAID-M8B-8S-THR
PCB 디자인
SAID-M8B-8S-THR
폴 계획

SAID-M8B-8S-THR

내장 플러그, M8, 장착 나사산: , 극 수: 8, 가닥/케이블 길이:

N. articolo 2424190000
Download foglio dati Engineering-support
Samankaltaiset tuotteet 15
승인 일반 주문 데이터 Dimensions and weights 환경 제품 규정 준수 PCB 플러그인 커넥터의 기술 데이터 일반 정보 재질 데이터 Dati caratteristici del sistema 분류

승인

ROHS
준수

일반 주문 데이터

버전
내장 플러그, M8, 장착 나사산: , 극 수: 8, 가닥/케이블 길이:
주문 번호
2424190000
유형
SAID-M8B-8S-THR
GTIN(EAN)
4050118430813
수량
25 Stück

Dimensions and weights

Net weight
2 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCB 플러그인 커넥터의 기술 데이터

극 수
8
실드 결선
No
코딩
M8 = 없음
하우징
M8 소켓
공칭 전압
30 V
정격 전압
60 V (3폴) / 30 V (4폴, 5폴 및 8폴)
정격 전류
1.5 A
정격 전류
4 A (3폴, 4폴 및 5폴) / 1.5 A (8폴)
온도 범위
-25…95 °C
보호 등급
IP67
Contact surface
Au (Gold)
Housing main material
LCP
결선 나사산
M8
조임 토크
M8: 0.5 Nm
Pollution severity
3 (2 within the sealed area)
Plugging cycles
≥ 100
Contact material
Cu-alloy
Lock nut material
CuZn, niquelado
Material of the flange-mounted housing
CuZn, nickelé

일반 정보

극 수
8
UL 94 가연성 등급
V-0
하우징 기본 재질
LCP
Connection thread
M8
Contact material
Cu-alloy
Contact surface
Au (Gold)
Védelmi osztály
IP67
Cicli di inserimento
≥ 100

재질 데이터

UL 94 가연성 등급
V-0
접점 재질
Cu-alloy
접점 표면
Au (Gold)

Dati caratteristici del sistema

극 수
8
보호 등급
IP67
플러그 주기
≥ 100
핀 시리즈 수량
1

분류

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
