SAIE-M12BD-4S-H6.75TL
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
SAIE-M12BD-4S-H6.75TL

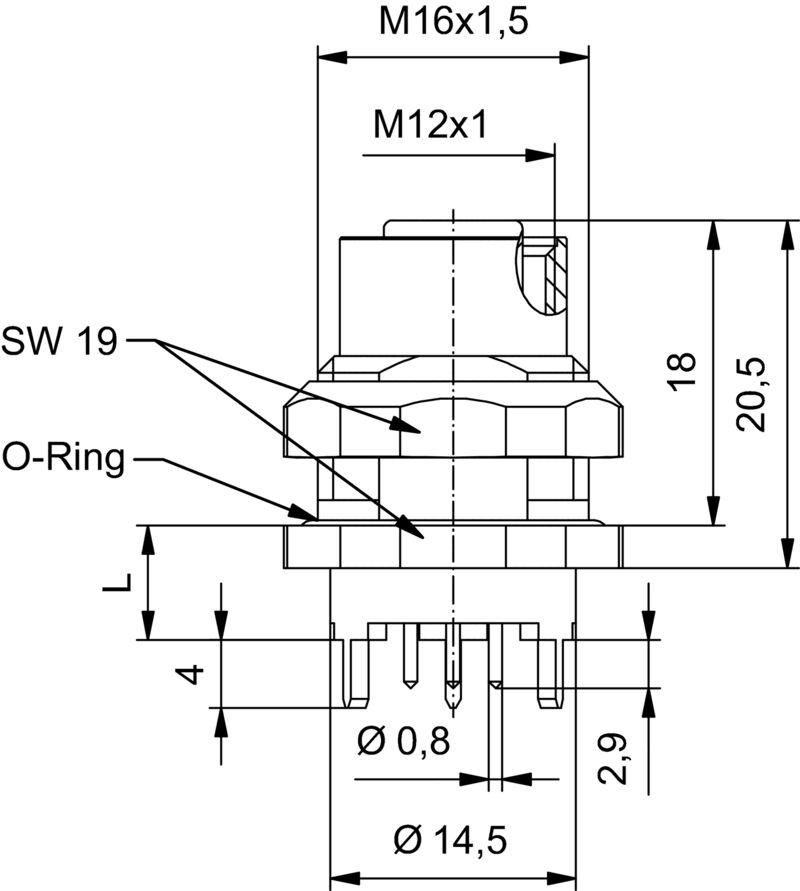

Rysunek wymiarowy
SAIE-M12BD-4S-H6.75TL

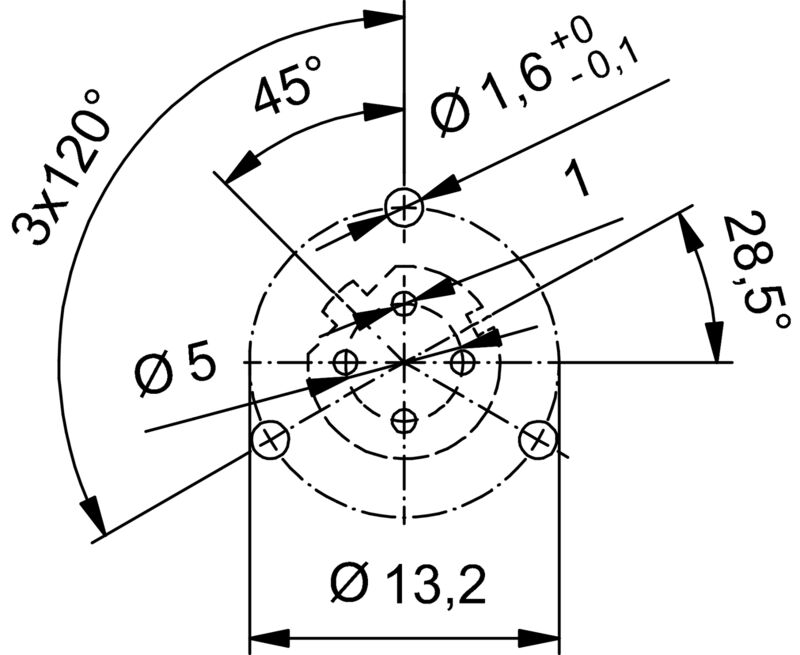

Układ płytek obwodu drukowanego
SAIE-M12BD-4S-H6.75TL
Schemat biegunów
M12 = D-coded

SAIE-M12BD-4S-H6.75TL

Wtyk montażowy, M12, Gwint montażowy: M 16, Liczba biegunów: 4, Długość przewodu plecionego / kabla:

Nr. produktu 2422000000
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Produkty pokrewne 45
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane techniczne złącza wtykowego do płytek drukowanych Dane ogólne Dane materiałowe Parametry systemu Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Wtyk montażowy, M12, Gwint montażowy: M 16, Liczba biegunów: 4, Długość przewodu plecionego / kabla:
Nr zam.
2422000000
Typ
SAIE-M12BD-4S-H6.75TL
GTIN (EAN)
4050118430691
Ilość
10 szt.

Wymiary i masa

Masa netto
20 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dane techniczne złącza wtykowego do płytek drukowanych

Codifica
Kodowanie D
Gwint montażowy
M16
Housing surface
niklowany
Housings
Złącze żeńskie M12
Installation height
6,75 mm
Monteringstyp
Mocowanie na panelu tylnym
Numero di poli
4
Shield connection
Tak
Napięcie znamionowe
250 V
Napięcie znamionowe
250 V (4-biegunowy) / 60 V (5-biegunowy) / 30 V (8-biegunowy)
Znamionowe natężenie prądu
4 A
Prąd znamionowy
4 A (5-biegunowy)/ 2 A (8-biegunowy)
zakres temperatur
-30…80 °C
IP67
Powierzchnia styku
Au (złoto)
Podstawowy materiał obudowy
CuZn
niklowany
Ścieżka połączenia
M12
Moment dokręcający
M12: 0,8 Nm
Gwint montażowy
M 16
Moment dokręcania przy montażu
  • maks.:
    1,2 Nm
Zakres momentu dokręcania przy montażu
1.2 Nm
montaż na płytce drukowanej
Połączenie lutowane THR
Opór izolacji
100 MΩ
Stopień zanieczyszczenia
3 (2 w uszczelnionym obszarze)
Cykle wpinania
≥ 100
Materiał styków
Stop Cu
Materiał nakrętki blokującej
CuZn niklowany
Materiał obudowy montowanej kołnierzowo
CuZn niklowany

Dane ogólne

Liczba biegunów
4
Podstawowy materiał obudowy
CuZn
niklowany
Ścieżka połączenia
M12
Materiał styków
Stop Cu
Powierzchnia styku
Au (złoto)
rodzaj montażu
Mocowanie na panelu tylnym
IP67
Cykle wpinania
≥ 100

Dane materiałowe

Material de contacto
Stop Cu
Powierzchnia styku
Au (złoto)

Parametry systemu

Montaje sobre placas c.i.
Połączenie lutowane THR
IP67
Cycles d'enfichage
≥ 100
Number of poles
4
Resistencia del aislamiento
100 MΩ
Érintkezősorok száma
1

Klasyfikacje

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
