SAIL-M12BW-3L1.5T
SAIL-M12BW-3L1.5T
Dessin coté
Socket angled
SAIL-M12BW-3L1.5T
Schéma des pôles
Socket
SAIL-M12BW-3L1.5T
Schéma

SAIL-M12BW-3L1.5T

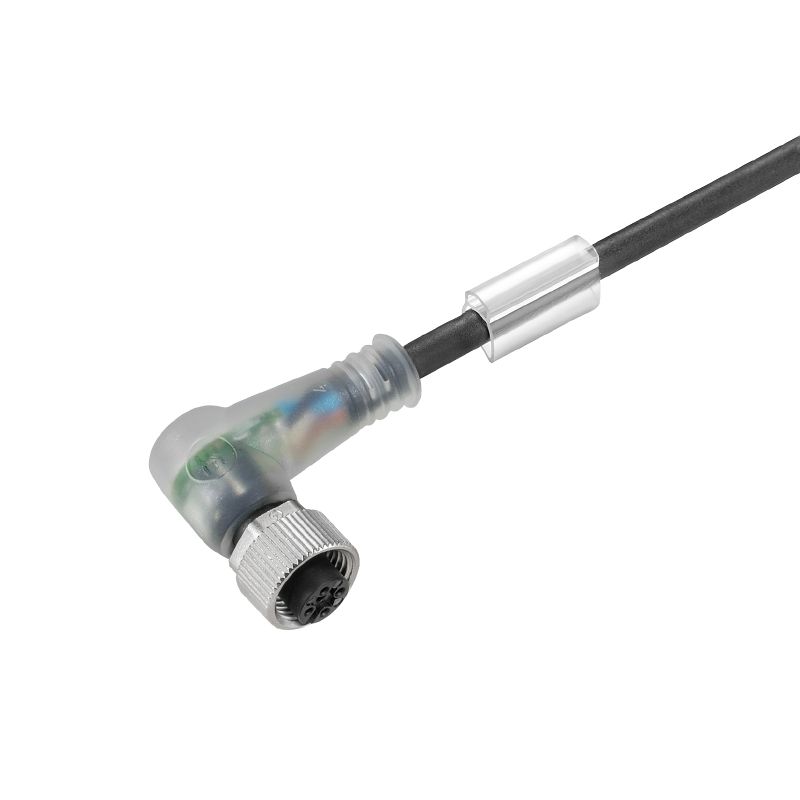

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 3, 1.5 m, Femelle coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1004330150
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 7 Autres produits de la même gamme 5
Godkännanden Informations générales de commande Dimensions et poids Conformité environnementale du produit Technical specifications for cable General technical data Electrical properties General standards Standards Plug, left Plug, right Illustrations du produit Classifications

Godkännanden

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UL)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 3, 1.5 m, Femelle coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non
Order No.
1004330150
Type
SAIL-M12BW-3L1.5T
GTIN (EAN)
4032248703265
Qté.
1 Pièce

Dimensions et poids

Poids net
54,56 g

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme avec exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Accélération
5 m/s²
Blindé
No
Codage couleur
brown
blue
black
Couleur de la gaine
black
Cycles de courbure
10 Mio
Diamètre extérieur
4.9 mm ± 0.2 mm
Gaine selon UL AWM
20233 (80 °C / 300 V)
Halogène
No
Isolation
PP
Longueur de câble configurable
No
Longueur du câble
1,5 m
Matériau de la gaine
PUR
Nombre de pôles
3
Plage de température, en mouvement
-30...105 °C
Plage de température, fixe
-40...105 °C
Rayon de courbure, min., fixe
4 x cable diameter
Rayon de courbure, mobile
7.5 x cable diameter
Résistance de soudage
Yes
Résistance à la torsion
360 °/m
Réticulé par irradiation
No
Section du conducteur
0,34 mm²
Tropicalisé (résistant aux perles de soudure)
Yes
Utilisation sur chaîne porte-câbles
Yes
Vitesse
200 m/s

General technical data

AF size
12 mm
Anschlussgewinde
M12
Coding
A-coded
Contact surface
Gold-plated
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
No
LED
Yes
Nominal current
4 A
Nominal voltage
24 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
when screwed in
Temperature range of housing
-25…+85 °C
Threaded ring material
Diecast zinc
Tightening torque
M12: 0.8 - 1.2 Nm
Version
Socket, angled

Electrical properties

Résistance d'isolation
108 Ω
Tension nominale
24 V

General standards

Certificat Nº (UL)
E307231
Norme de connecteur
IEC 61076-2-101

Standards

Norme de connecteur
IEC 61076-2-101

Plug, left

Plug left
M12, A-coded, IP69, female contact, angled 90°, Plastic, LED, unshielded

Plug, right

Plug right
free conductor end

Illustrations du produit

Titre d'illustration #96 06
L'outil idéal : Screwty ® avec fonction de serrage
Légende 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
