SAIL-M12GM12G-3-0.3U
SAIL-M12GM12G-3-0.3U
Rozměrový výkres
Male, straight
SAIL-M12GM12G-3-0.3U
Rozměrový výkres
Straight socket
SAIL-M12GM12G-3-0.3U
Schéma pólů
Male
SAIL-M12GM12G-3-0.3U
Schéma pólů
Socket
SAIL-M12GM12G-3-0.3U
Schéma připojení
Schaltbild

SAIL-M12GM12G-3-0.3U

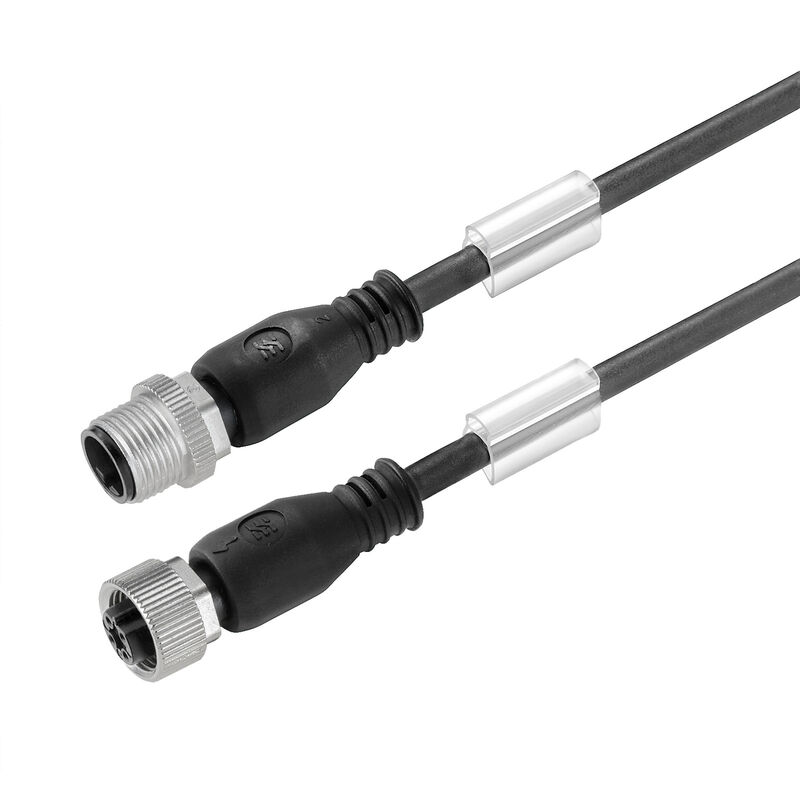

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 0.3 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 9457230030
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příslušenství 6 Příbuzné výrobky 82
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Specyfikacje techniczne kabla General technical data Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Všeobecné objednací údaje

Version
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 0.3 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Order No.
9457230030
Type
SAIL-M12GM12G-3-0.3U
GTIN (EAN)
4032248230037
Množství
1 ks

Rozměry a hmotnosti

Průměr
3,8 mm
Čistá hmotnost
23,76 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Barva opláštění
черный
Bending cycles at torsion
> 5 Mio.
Bez LABS
Yes
Colour coding
hnědá
modrá
černá
Cykly ohybu
12 mil.
Délka kabelu
0,3 m
Halogen
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Izolace
PP
Konfigurovatelná délka kabelu
Ano
Length of torsion
1 m
Materiál pláště
PUR
Number of poles
3
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
Yes
Outside diameter
3.8 mm ± 0.15 mm
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5 *průměr
Průřez jádra
0,34 mm²
Resistant to welding beads
Ne
Rychlost
3,33 m/s
Sheath material hygroscopic
Ano
Stíněný
Ne
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Welding spark resistance
Ne
Zesítěné vyzařování
Ne
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

General technical data

Ciclos de enchufado
≥ 100
Coding
A-kódování
Corriente nominal
4 A
Grado de polución
3
Grande résistance aux chocs et aux vibrations selon
Oddíl B
LED
Ne
Material capotas
PUR
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
puenteado
Ne
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12 / M12
Superficie de contacto
Pozlacené
Temperature range of housing
-25…+85 °C
Tensión nominal
250 V
Threaded ring material
Tlakově litý zinek
Tipo de protección
IP65
IP66
IP67
IP68
přišroubované
IP69
Versión
pin, rovný – patice, rovná

Elektrické vlastnosti

Insulation resistance
108 Ω
Nominal voltage
250 V

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Standardy

Odolnost proti otřesům a vibracím podle
Oddíl B
Standardní konektor
IEC 61076-2-101

Konektor, vlevo

플러그 좌측
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Spina di collegamento a destra
M12, A-kódování, IP69, Kontakt samice, přímý, Plast, nestíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
