SAIL-M12GM12G-3-6.1U
SAIL-M12GM12G-3-6.1U
치수 도면
Male, straight
SAIL-M12GM12G-3-6.1U
치수 도면
Straight socket
SAIL-M12GM12G-3-6.1U
폴 계획
Male
SAIL-M12GM12G-3-6.1U
폴 계획
Socket
SAIL-M12GM12G-3-6.1U
배선도
Schaltbild

SAIL-M12GM12G-3-6.1U

이 제품은 곧 더 이상 이용할 수 없습니다.

마지막 주문 날짜: /Date(1790719200000)/

대체용 제품: 9457230700

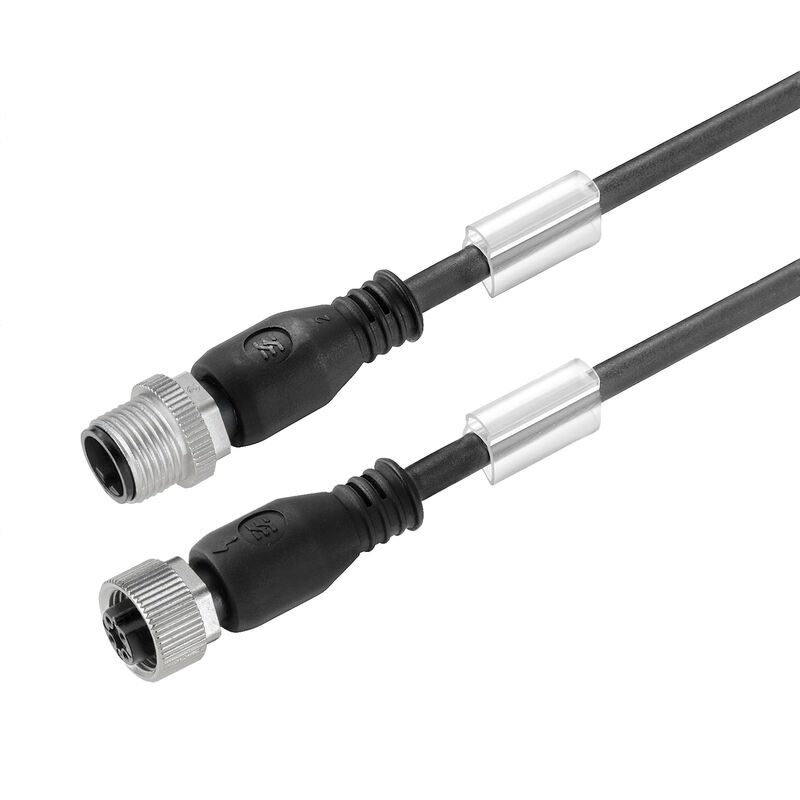

센서/액추에이터 라인, 연결선, M12 / M12, 폴 수 : 3, 6.1 m, 핀, 직선형 - 소켓, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 9457230610
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
관련 제품 82
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 표준 플러그, 좌 플러그, 우 제품 이미지 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

버전
센서/액추에이터 라인, 연결선, M12 / M12, 폴 수 : 3, 6.1 m, 핀, 직선형 - 소켓, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
주문 번호
9457230610
유형
SAIL-M12GM12G-3-6.1U
GTIN(EAN)
4050118620306
수량
1 items
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
마지막 주문 날짜
/Date(1790719200000)/
대체용 제품
[9457230700](~/p/9457230700)

치수 및 중량

직경
3.8 mm
순중량
166 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Campo delle temperature, posa mobile
-25...60 °C
Codage couleur
갈색
파란색
검은색
Cycles de courbure à la torsion
> 5 Mio.
Hydrolyse- und mikrobenbeständig
예
Hygroskopiskt mantelmaterial
예
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Plage de température, fixe
-50...80 °C
Reticulado por radiación
아니요
Résistance à la torsion
180 °/m
Tropicalisé (résistant aux perles de soudure)
아니요
Welding spark resistance
아니요
Длина скручивания
1 m
가속
5 m/s²
구부림 반경, 최소, 고정
5 x 케이블 직경
구부림 반경, 최소, 이동
10 x 케이블 직경
구부림 주기
12 Mio
구성 가능 케이블 길이
예
무 LABS
예
속도
3.33 m/s
오일 저항
Yes
외경
3.8 mm ± 0.15 mm
외피 색상
검정
외피 재질
PUR
절연
PP
차폐
아니요
케이블 길이
6.1 m
케이블 캐리어에 적합
예
코어 단면적
0.34 mm²
폴 수
3
할로겐
아니요
화염 내성
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2 규격 적합

일반 기술 데이터

LED
아니요
결선 나사산
M12 / M12
공칭 전압
250 V
나사선 링 재질
주조 아연
다음 규격에 따른 충격 및 진동 보호:
섹션 B
버전
핀, 직선형 - 소켓, 직선형
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
IP69
오염 심각도
3
절연 저항
108Ω
접점 표면
금도금
정격 전류
4 A
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

공칭 전압
250 V
절연 저항
108Ω

표준

다음 규격에 따른 충격 및 진동 보호:
섹션 B

플러그, 좌

플러그 좌측
M12, A-코딩, IP69, 수형 접점, 직선, 플라스틱, 비차폐

플러그, 우

플러그 우측
M12, A-코딩, IP69, 암형 접점, 직선, 플라스틱, 비차폐

제품 이미지

그림 제목 08
이상적 툴: Screwty ® (토크 기능 탑재)
이미지 부제목-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
