SAIL-M12GM12G-S3-7.0P
SAIL-M12GM12G-S3-7.0P
Dessin coté
SAIL-M12GM12G-S3-7.0P
Dessin coté
SAIL-M12GM12G-S3-7.0P
Schéma des pôles
SAIL-M12GM12G-S3-7.0P
Schéma des pôles
SAIL-M12GM12G-S3-7.0P
Schéma
SAIL-M12GM12G-S3-7.0P
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-S3-7.0P

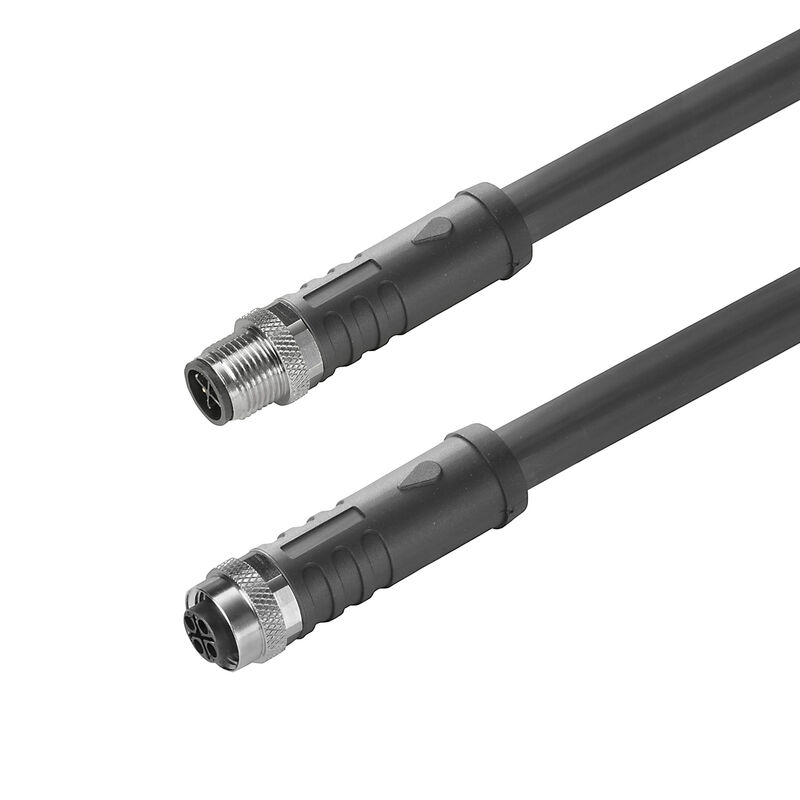

Cordon d'alimentation, Câble de raccordement, M12 / M12, Nombre de pôles : 3 (2 + PE), 7 m, Mâle, droit - Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 2050060700
Fiche technique
Autres produits de la même gamme 18
Agréments 一般注文データ Dimensions et poids Environmental Product Compliance Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E310075

一般注文データ

Version
Cordon d'alimentation, Câble de raccordement, M12 / M12, Nombre de pôles : 3 (2 + PE), 7 m, Mâle, droit - Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
2050060700
Type
SAIL-M12GM12G-S3-7.0P
GTIN (EAN)
4050118621587
Qté.
1 Pièce

Dimensions et poids

Poids net
300 g

Environmental Product Compliance

Statut de conformité RoHS
Conforme con exención
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

Accélération
5 m/s²
Blindé
Non
Codage couleur
bleu
brun
Vert/jaune
Couleur de la gaine
noir
Cycles de courbure
10 Mio
Diamètre extérieur
8.5 mm ± 0.3 mm
Fonction PE
Oui
Gaine selon UL AWM
20234 (80 °C / 1000 V)
Halogène
Non
Isolation
PP
Longueur de câble configurable
Non
Longueur du câble
7 m
Matériau de la gaine
PUR
Nombre de pôles
3 (2 + PE)
Plage de température, en mouvement
-40...80 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
4 x diamètre du câble
Rayon de courbure, mobile
7,5 x diamètre du câble
Résistance de soudage
Non
Réticulé par irradiation
Non
Section du conducteur
1,5 mm²
Tropicalisé (résistant aux perles de soudure)
Non
Utilisation sur chaîne porte-câbles
Oui
Vitesse
5 m/s

Caractéristiques techniques générales

Codage
S-coded
Couple de serrage
M12: 1.0 Nm
Courant nominal
12 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
Vissé
Filetage du raccordement
M12 / M12
LED
Non
Matériau de base du boîtier
PUR
Plage de températures du coffret
-40 … +85 ° C
Résistance d'isolation
108 Ω
Surface du contact
doré
Taille de clé
13 mm
Tension nominale
600 V
Version
Mâle, droit - Femelle, droite

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
600 V

Normes générales

Nº de certificat (cULus)
E310075

Mâle gauche

Prise de raccordement à gauche
M12, Codage S, IP67, Contact mâle, droit, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
M12, Codage S, IP67, Contact femelle, droit, Plastique, non blindé

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
