SAIL-M12GM8W-3-10V
SAIL-M12GM8W-3-10V
Polschema
Male, straight
SAIL-M12GM8W-3-10V
Profilritning
Angled socket
SAIL-M12GM8W-3-10V
Polschema
Male
SAIL-M12GM8W-3-10V
Polschema
Socket
SAIL-M12GM8W-3-10V
Kopplingsbild
Schaltbild

SAIL-M12GM8W-3-10V

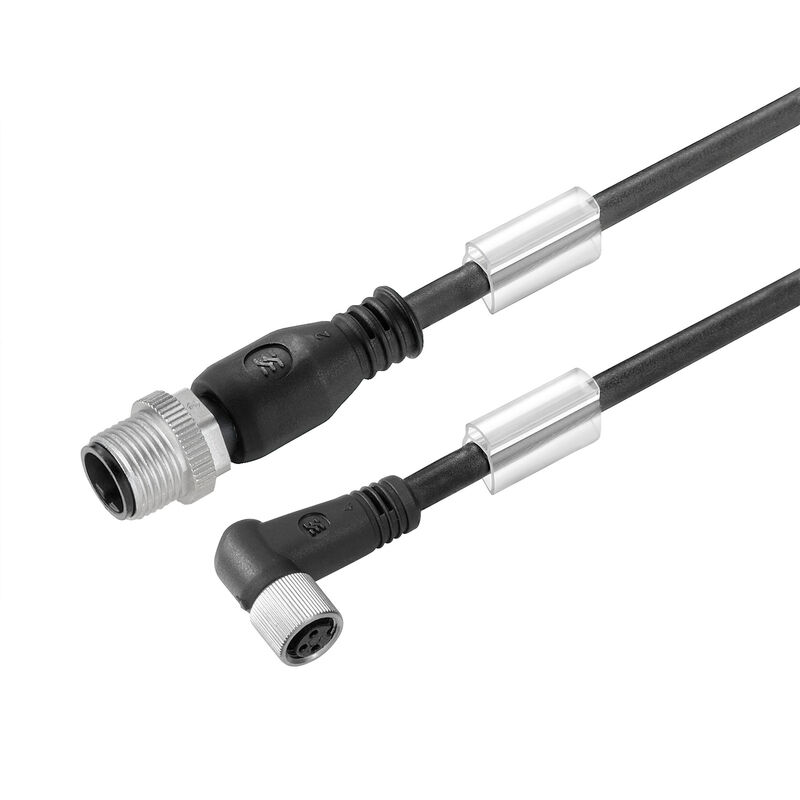

Cable para sensores y actuadores, Cable de conexión, M12 / M8, Número de polos : 3, 10 m, Macho, recto - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí

Produkt-ID 1938181000
Ladda ner datablad Téléchargements de produits Teknisk support
Tillbehör 7 Använda produkter 4
Homologaciones Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto Technical specifications for cable General technical data Elektrische Eigenschaften General standards Standards Stecker links Stecker rechts Imágenes del producto Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Version
Cable para sensores y actuadores, Cable de conexión, M12 / M8, Número de polos : 3, 10 m, Macho, recto - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí
Order No.
1938181000
Type
SAIL-M12GM8W-3-10V
GTIN (EAN)
4032248611669
Cantidad
1 Pieza

Dimensions and weights

Net weight
265,76 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Barva opláštění
black
Colour coding
brown
blue
black
Configurable cable length
No
Core cross-section
0,25 mm²
Délka kabelu
10 m
Halogen
Yes
Insulation
PVC
Irradiation crosslinked
Nein
Number of poles
3
Outer cladding in accordance with UL AWM style
2464 (80 °C / 300 V)
Outside diameter
4.5 mm ± 0.2 mm
Resistant to welding beads
No
Sheath material
PVC
Shielded
No
Suitable for cable carriers
No
Temperature range, moving
-5...80 °C
Temperature range, stationary
-30...80 °C
Torsion resistance
0 °/m
Welding spark resistance
No

General technical data

Coding
M12 = A-coded, M8 = none
Connection thread
M12 / M8
Contact surface
Gold-plated
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
Nein
LED
Nein
Nominal current
4 A
Nominal voltage
60 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
IP68
when fully mounted
IP65
IP66
Temperature range of housing
-25…+85 °C
Threaded ring material
Diecast zinc
Tightening torque
M8: 0.5 - 0.6 Nm
M12: 0.8 - 1.2 Nm
Version
pin, straight - socket, 90°

Elektrische Eigenschaften

Insulation resistance
108 Ω
Nominal voltage
60 V

General standards

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Standards

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Stecker links

Plug left
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Plug right
M8, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, LED, ungeschirmt

Imágenes del producto

Título de ilustración-08
La herramienta perfecta: Screwty ® con función de par de apriete
Image sub title-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
