SAIL-M12GM8W-4-10U
SAIL-M12GM8W-4-10U
Méretrajz
Male, straight
SAIL-M12GM8W-4-10U
Méretrajz
Angled socket
SAIL-M12GM8W-4-10U
Póluskiosztás
M12 = A-coded
SAIL-M12GM8W-4-10U
Póluskiosztás
Socket
SAIL-M12GM8W-4-10U
Kapcsolási rajz

SAIL-M12GM8W-4-10U

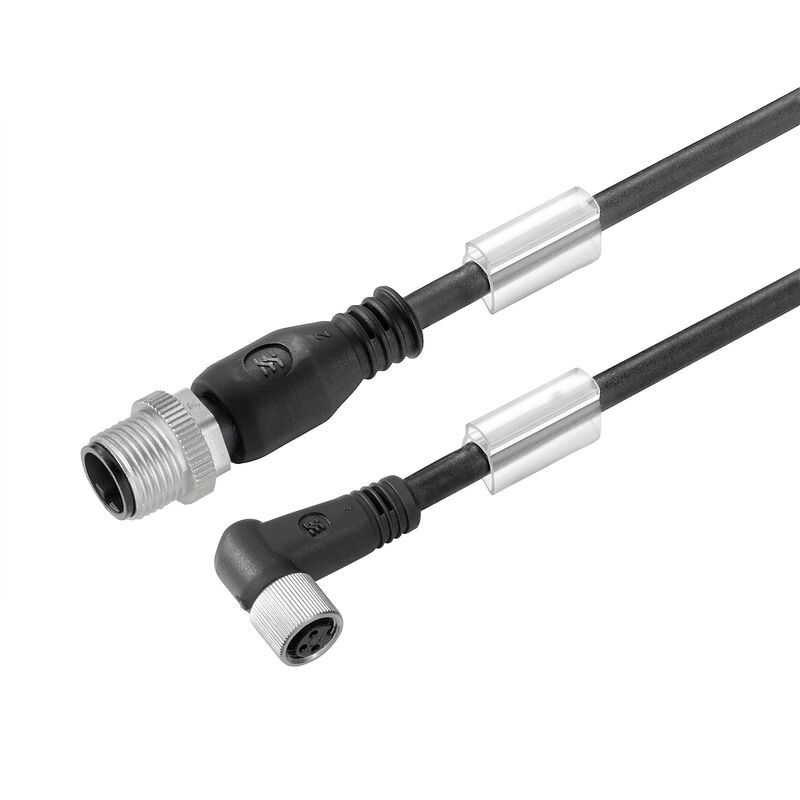

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 4, 10 m, tű, egyenes - hüvely, 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 9456671000
Adatlap letöltése Technická podpora Dokumenty ke stažení
Tartozékok 7 Kapcsolódó termékek 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Képek a termékekről Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Általános rendelési adatok

Version
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 4, 10 m, tű, egyenes - hüvely, 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Order No.
9456671000
Type
SAIL-M12GM8W-4-10U
GTIN (EAN)
4032248403844
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
270 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

A következő kábeltartókhoz:
Igen
Colour coding
Barna
Fehér
Kék
Fekete
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Gama de temperatura, fija
-50...80 °C
Gyorsulás
5 m/s²
Hajlítási ciklusok
12 millió
Hajlítási ciklusok csavart
> 5 Mio.
Hajlítási sugár, min., mozgó
10 x kábelátmérő
Hajlítási sugár, min., álló
5 x kábelátmérő
Halogén
Nem
Hidrolízis és mikróba-ellenálló
Igen
Konfigurálható kábelhossz
Nem
Kábelhossz
10 m
Köpeny anyaga
PUR
Köpeny színe
fekete
LABS-mentes
Igen
Length of torsion
1 m
Lángterjedéssel szembeni ellenállás
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Olajokkal szembeni ellenállás
in accordance with IEC 60811:404
Resistant to welding beads
Nem
Sebesség
3,33 m/s
Strahlenvernetzt
Nem
Szigetelés
PP
Torsion resistance
180 °/m
Vezetékek száma
4
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Welding spark resistance
Nem
árnyékolt
Nem
Érkeresztmetszet
0,25 mm²
Количество контактов
4
Наружный диаметр
4.4 mm ± 0.2 mm
온도 범위, 이동
-25...80 °C

Általános műszaki adatok

IP65
IP66
IP67
IP68
becsavart állapotban
IP69
Coding
M12 = A-kódolt / M8 = nincs
Csatlakozási menet
M12 / M8
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
LED
Нет
Meghúzási nyomaték
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Cink présöntvény
Névleges feszültség
30 V
Névleges áram
4 A
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Változat
tű, egyenes - hüvely, 90°
áthidalt
Nem
Érintkező felület
Aranyozott

Villamos tulajdonságok

Insulation resistance
108 Ω
Nominell spänning
30 V

Általános szabványok

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Szabványok

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Dugó, bal

Csatlakozó, bal
M12, A kódolású, IP69, dugós érintkező, egyenes, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M8, IP69, hüvelyes érintkező, 90°-os szög, Műanyag, LED, árnyékolatlan

Képek a termékekről

Illusztráció címe 08
Az ideális szerszám: Screwty ® nyomaték funkcióval
Kép alcím-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
