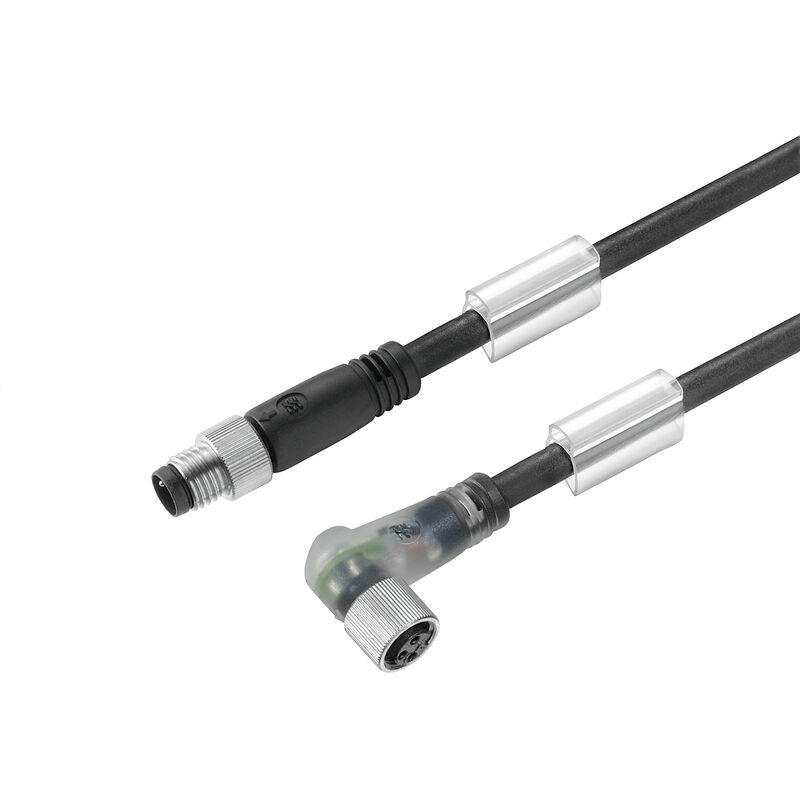

SAIL-M8GM8W-3L1.0U
SAIL-M8GM8W-3L1.0U
Dessin coté
Male, straight
SAIL-M8GM8W-3L1.0U
Dessin coté
Angled socket
SAIL-M8GM8W-3L1.0U
Schéma des pôles
Male
SAIL-M8GM8W-3L1.0U
Schéma des pôles
Socket
SAIL-M8GM8W-3L1.0U
Schéma
SAIL-M8GM8W-3L1.0U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8W-3L1.0U

Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 3, 1 m, mâle, droit - douille enfichable, 90°, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1877250100
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Accessoires 6 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 3, 1 m, mâle, droit - douille enfichable, 90°, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non
Référence
1877250100
Type
SAIL-M8GM8W-3L1.0U
GTIN (EAN)
4032248751068
Qté.
1 Pièce

Dimensions et poids

Diamètre
3,6 mm
Poids net
28,16 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération
5 m/s²
Barevné kódování
brun
bleu
noir
Blindé
Non
Ciclos de plegado a torsión
> 5 Mio.
Couleur de la gaine
noir (similaire à RAL 9005)
Csavarás hossza
1 m
Cycles de courbure
5 Mio
Fil de continuité intégré
Non
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Non
Isolation
PP
Longueur de câble configurable
Non
Longueur du câble
1 m
Matériau de la gaine
PUR
Odolnost proti zkrutu
180 °/m
Outside diameter
3.6 mm + 0.15 mm
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Resistant to welding beads
Non
Résistance de soudage
Non
Résistance à la flamme
selon CEI 60332-2-2
In accordance with UL1581 UL / CUL FT2
Résistant à l'hydrolyse et aux microbes
Oui
Réticulé par irradiation
Non
Section du conducteur
0,25 mm²
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Tenue aux huiles
Oui
Utilisation sur chaîne porte-câbles
Oui
Vitesse
3,33 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)
폴 수
3

Caractéristiques techniques générales

Codage
Codage A
Couple de serrage
M8 : 0,5 - 0,6 Nm
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
IP68
Vissé
IP65
IP66
Filetage du raccordement
M8 / M8
LED
Oui
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Laiton, nickelé
Plage de températures du coffret
-25...+85 °C
ponté
Non
Résistance d'isolation
108 Ω
Surface du contact
doré
Tension nominale
24 V
Version
mâle, droit - douille enfichable, 90°

Propriétés électriques

Tension nominale
24 V
Сопротивление изоляции
108 Ω

Normes générales

Norme de connecteur
IEC 61076-2-104
Nº de certificat (cULus)
E307231

Normes

Norme de connecteur
IEC 61076-2-104

Mâle gauche

Prise de raccordement à gauche
M8, IP69, Contact mâle, droit, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
M8, IP69, Contact femelle, Coudé à 90°, Plastique, LED, non blindé

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
