SAIP-M12GM12G-2/4-0.6U
SAIP-M12GM12G-2/4-0.6U
Maßzeichnung
Male, straight
SAIP-M12GM12G-2/4-0.6U
Maßzeichnung
Straight socket
SAIP-M12GM12G-2/4-0.6U
Polbild
Male
SAIP-M12GM12G-2/4-0.6U
Polbild
Socket
SAIP-M12GM12G-2/4-0.6U
Schaltbild
SAIP-M12GM12G-2/4-0.6U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12GM12G-2/4-0.6U

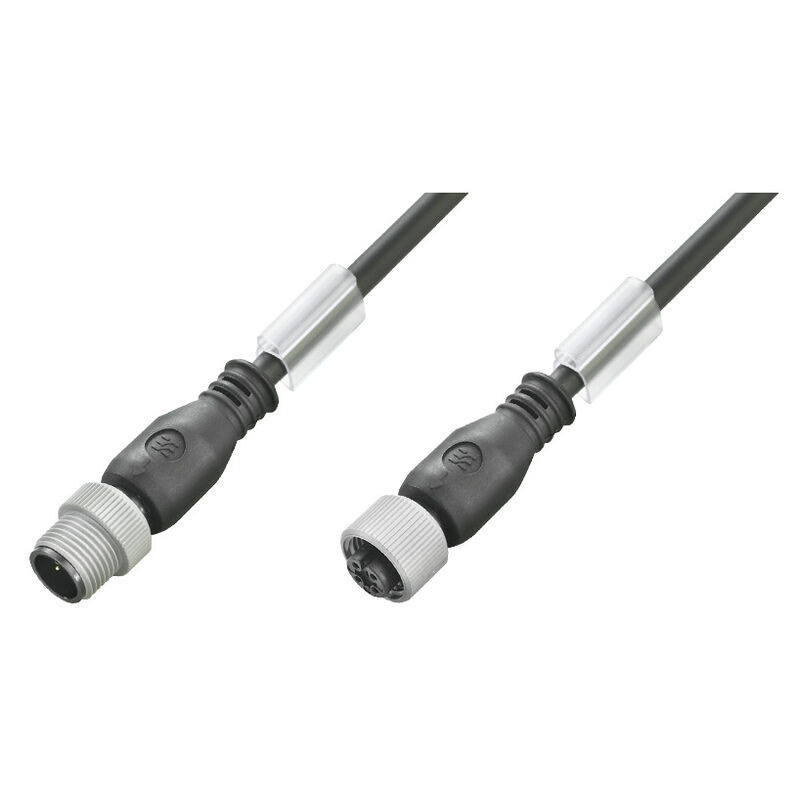

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 0.6 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1150610060
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 6 Verwandte Artikel 8
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Utförande
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 0.6 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1150610060
Art
SAIP-M12GM12G-2/4-0.6U
GTIN (EAN)
4032248937585
VPE
1 Stück

Abmessungen und Gewichte

Durchmesser
3,8 mm
Nettogewicht
24,64 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

PP
Accélération
5 m/s²
Blindé
Nein
Campo delle temperature, posa mobile
-25...60 °C
Codage couleur
braun
blau
schwarz
Couleur de la gaine
schwarz
Csavarási ellenállás
180 °/m
Cycles de courbure
12 Mio.
Gaine selon UL AWM
20549 (80 °C / 300 V)
Hajlítási ciklusok csavart
> 5 Mio.
Halogène
Nein
Hegesztésnek ellenálló
Nein
Longueur de câble configurable
Nein
Longueur du câble
0,6 m
Lunghezza della torsione
1 m
Materiale della guaina igroscopico
Ja
Matériau de la gaine
PUR
Outside diameter
3.8 mm ± 0.15 mm
Rayon de courbure, min., fixe
5 x Kabeldurchmesser
Rayon de courbure, mobile
10 x Kabeldurchmesser
Résistance de soudage
Nein
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Résistant à l'hydrolyse et aux microbes
Ja
Réticulé par irradiation
Nein
sans LABS
Ja
Section du conducteur
0,34 mm²
Temperature range, stationary
-50...80 °C
Tenue aux huiles
Ja
Utilisation sur chaîne porte-câbles
Ja
Vitesse
3,33 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)
폴 수
3

Allgemeine Technische Daten

Anschlussgewinde
M12 / M12
Anzugsdrehmoment
M12 (Kunststoff): 0,9 - 1,1 Nm
Ausführung
Stift, gerade - Buchse, gerade
Codierung
A-codiert
gebrückt
2/4
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Kunststoff
Nennspannung
250 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Nennspannung
250 V
Opór izolacji
108 Ω

Allgemeine Standards

Norme de connecteur
IEC 61076-2-101
Nº de certificat (cULus)
E307231

Normen

Connector standard
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M12, A-codiert, IP69, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
