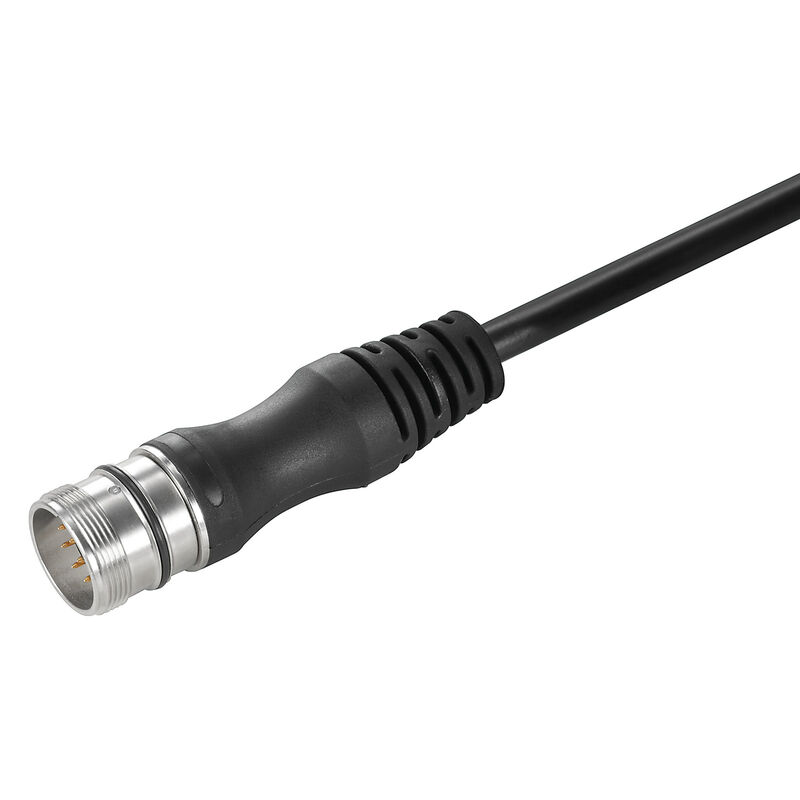

SAIS-M23-12P-ST-1,0M
SAIS-M23-12P-ST-1,0M
Dessin coté
Male, straight
SAIS-M23-12P-ST-1,0M
Schéma des pôles
Male
SAIS-M23-12P-ST-1,0M
Schéma

SAIS-M23-12P-ST-1,0M

Sensor/Aktuator-Ledning, En ände utan kontakt, M23, Yttergänga, Antal poler: 12, 1 m, Stift, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Référence produit 1906280100
Fiche technique Загрузка продуктов Soutien à l'ingénierie
Accessoires 2 Autres produits de la même gamme 4
Сертификаты Allmänna beställningsdata 치수 및 중량 Miljööverenstämmelse för produkt Caractéristiques techniques câble Caractéristiques techniques générales Villamos tulajdonságok Normes générales Plug, left Plug, right Product images Classifications

Сертификаты

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E486077

Allmänna beställningsdata

Version
Sensor/Aktuator-Ledning, En ände utan kontakt, M23, Yttergänga, Antal poler: 12, 1 m, Stift, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Référence
1906280100
Type
SAIS-M23-12P-ST-1,0M
GTIN (EAN)
4032248528776
Qty.
1 Stück

치수 및 중량

순중량
134,64 g

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel med undantag
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

Blindé
Non
Codage couleur
blanc
vert
Vert/jaune
jaune
gris
rose
Rouge
noir
violet
bleu
brun
Couleur de la gaine
noir
Cycles de courbure
2 Mio
Diamètre extérieur
7.7 mm ± 0.3 mm
Gaine selon UL AWM
21198 (80 °C / 300 V)
Halogène
Non
Isolation
TPM
Longueur du câble
1 m
Matériau de la gaine
PUR
Nombre de pôles
12
Plage de température, en mouvement
-25...80 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, mobile
10 x kábelátmérő
Résistance de soudage
Nem
Résistance à la torsion
0 °/m
Réticulé par irradiation
No
Section max. du conducteur (Impression/en ligne)
3x 0,75 mm² + 8x 0,34 mm²
Tropicalisé (résistant aux perles de soudure)
No
Utilisation sur chaîne porte-câbles
Yes

Caractéristiques techniques générales

Couple de serrage
M23 : 2,5 Nm
Courant nominal
8 A
Cycles d'enfichage
≥ 50
Côté de raccordement version 1
M23, Pin, External thread, angled
Degré de pollution
2
Degré de protection
IP67
Filetage du raccordement
M23
Filetage externe
LED
Ne
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Diecast zinc
Plage de températures du coffret
-25…+80 °C
ponté
No
Résistance d'isolation
1012 Ω
Surface du contact
금도금
Tension nominale
120 V
Version
pin, straight
Version côté de raccordement
  • Connection side:
    1
  • Ścieżka połączenia:
    M23
  • Вид контакта:
    Штекер
  • Тип резьбы:
    Наружная резьба
  • Направление выводов:
    угловой

Villamos tulajdonságok

Résistance d'isolation
1012 Ω
Tension nominale
120 V

Normes générales

Certificat Nº (cURus)
E486077

Plug, left

Prise de raccordement à gauche
IP67, male contact, straight, Plastic, unshielded

Plug, right

Prise de raccordement à droite
free conductor end

Product images

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
