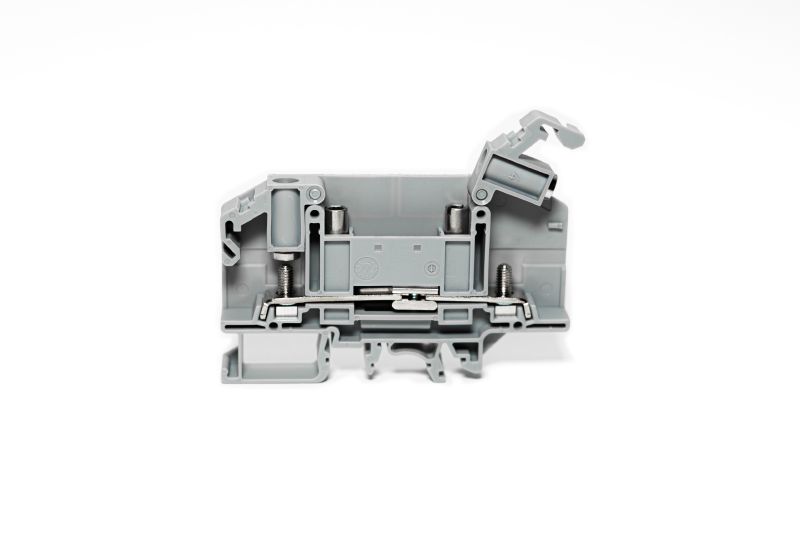

Bolzenklemme, Bolzenanschluss, grau, 6 mm², 41 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 32, TS 35, V-0, Polyamid

Art.-Nr. 2614980000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 17 Verwandte Artikel 1
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Bolzenklemme, Bolzenanschluss, grau, 6 mm², 41 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 32, TS 35, V-0, Polyamid
Best.-Nr.
2614980000
Art
SDL 4
GTIN (EAN)
4050118653991
VPE
50  Stück

Abmessungen und Gewichte

Tiefe
51,5  mm
Tiefe (inch)
2,028  inch
Tiefe inklusive Tragschiene
52,2  mm
Höhe
86  mm
Höhe (inch)
3,386  inch
Breite
11  mm
Breite (inch)
0,433  inch
Nettogewicht
20,86  g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-50  °C
Dauergebrauchstemperatur, max.
120  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Polyamid
Farbe
grau
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 32
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

explosionsgeprüfte Ausführung
Nein
Offene Seiten
rechts
rastbar
Ja

Klemmbare Leiter (Bemessungsanschluss)

2 x Kabelschuh DIN 46 234
1.5…6 mm²
2 x Kabelschuh DIN 46 235
1.5…6 mm²
Anschlussart
Bolzenanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
1,2  Nm
Anzugsdrehmoment, min.
1,2  Nm
Bolzengröße für Flachanschluss
M 4
Kabelschuh DIN 46 234
1.5…6 mm²
Kabelschuh DIN 46 235
1.5…6 mm²
Klemmbereich, Bolzenanschluss, max.
6  mm²
Klemmbereich, Bolzenanschluss, min.
1,5  mm²
Klemmbereich, max.
6  mm²
Klemmbereich, min.
1,5  mm²
Klingenmaß
0,8 x 5,5 mm
Leiteranschlussquerschnitt AWG, max.
AWG 8
Leiteranschlussquerschnitt AWG, min.
AWG 22
Leiteranschlussquerschnitt, eindrähtig, max.
6  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
6  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
6  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
6  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5  mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (cCSAus)
8 AWG
Leiterquerschnitt min (cCSAus)
22 AWG
Zertifikat-Nr. (cCSAus)
70198654

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 8
Leiteranschlussquerschnitt AWG, min.
AWG 22
Normen
IEC 60947-7-1
Tragschiene
TS 32
TS 35

Bemessungsdaten

Bemessungsquerschnitt
6  mm²
Bemessungsspannung
1.000  V
Bemessungsspannung DC
1.000  V
Nennstrom
41  A
Strom bei max. Leiter
41  A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
0,78  mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
1,31  W
Verschmutzungsgrad
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
8 AWG
Leitergr. Factory wiring min (cURus)
22 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Strom Gr B (cURus)
35 A
Strom Gr C (cURus)
35 A
Zertifikat-Nr. (cURus)
.

Klassifikationen

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
