Tulajdonságok

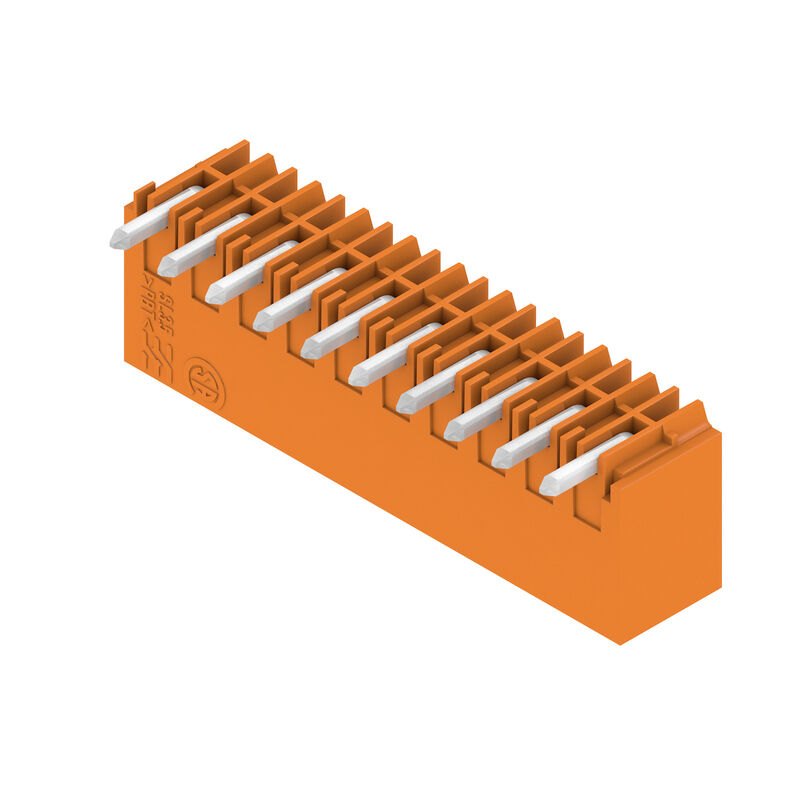

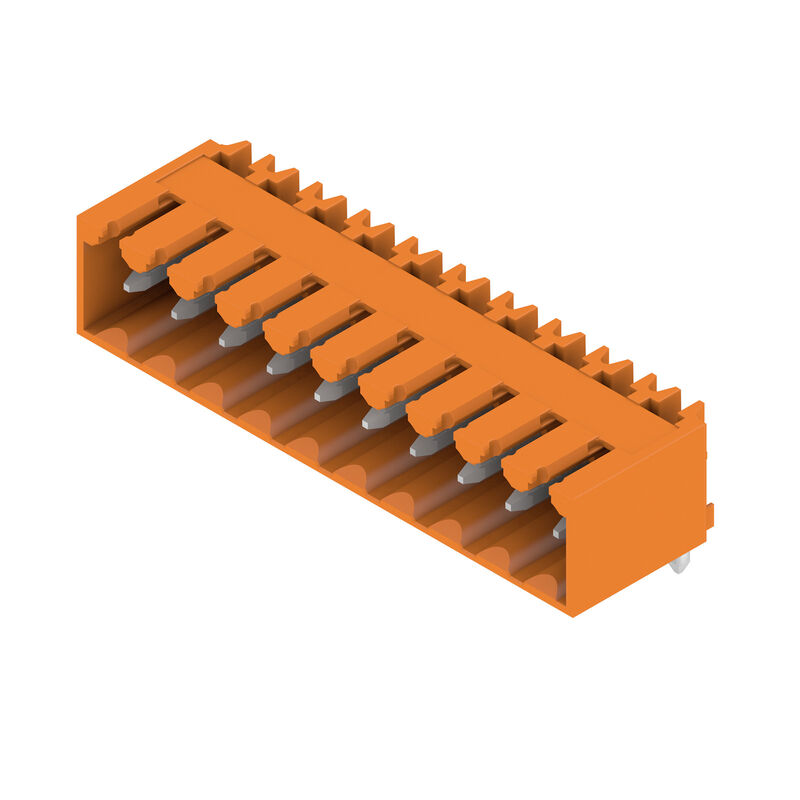

| Verzió | NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 10, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz |
| Rendelési szám | 1605150000 |
| Típus | SL 3.50/10/90G 3.2SN OR BX |
| EAN | 4008190183998 |
| Qty. | 50 Darab |
| Termékadatok |
IEC: 320 V / 17 A UL: 300 V / 10 A |
| Csomagolás | Doboz |
| Mélység | 11,1 mm |
| Mélység (coll) | 0,437 inch |
| Magasság | 10,7 mm |
| Magasság (coll) | 0,421 inch |
| Legalacsonyabb változat magassága | 7,5 mm |
| Szélesség | 36,4 mm |
| Szélesség (coll) | 1,433 inch |
| Nettó tömeg | 2,632 g |
| REACH SVHC | / |
| Termékcsalád | OMNIMATE Jel - BL/SL 3.50 sorozat |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | THT-forrasztott csatlakozás |
| Osztás, mm (P) | 3,5 mm |
| Osztás, inch (P) | 0,138 " |
| Kimenő könyök | 90° |
| Pólusszám | 10 |
| Forrasztótüskék száma pólusonként | 1 |
| Forrasztótüske hossza (l) | 3,2 mm |
| Forrasztótüske tűrése | +0,1 / -0,3 mm |
| Forrasztótüske méretei |
d = 1,2 mm
Nyolcszögletű |
| Forrasztótüske méretei=d Tűrés | 0 / -0,03 mm |
| Forrasztószem furatátmérője (D) | 1,4 mm |
| Forrasztószem furatátmérőjének tűrése (D) | + 0,1 mm |
| L1, mm | 31,5 mm |
| L1, inch | 1,24 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 dugaszolva / IP 10 nem dugaszolva |
| Térfogati ellenállás | 6,00 mΩ |
| Kódolható | Igen |
| Dugaszolási erő/pólus, max. | 10 N |
| Húzóerő / pólus, max. | 10 N |
| Szigetelőanyag | PBT |
| Szín | narancssárga |
| Színskála (hasonló) | RAL 2000 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 200 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező alapanyaga | CuSn |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Forrasztott csatlakozás rétegszerkezete | 2...4 µm Ni / 5...8 µm Sn fényes |
| Dugaszolható csatlakozás rétegszerkezete | 2...4 undefined Ni / 5...8 undefined Sn fényes |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 100 °C |
| Hőmérsékleti tartomány, telepítés, min. | -30 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 17 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 12 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 14,5 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 10 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 320 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 160 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 2 500 V |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 2,5 kV |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 154685-1318353 |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 10 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (UR) | UR |
| Tanúsítvány száma (UR) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 10 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 154 mm |
| VPE szélesség | 61 mm |
| VPE magasság | 58 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51547) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1605150000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9,1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
