Propiedades

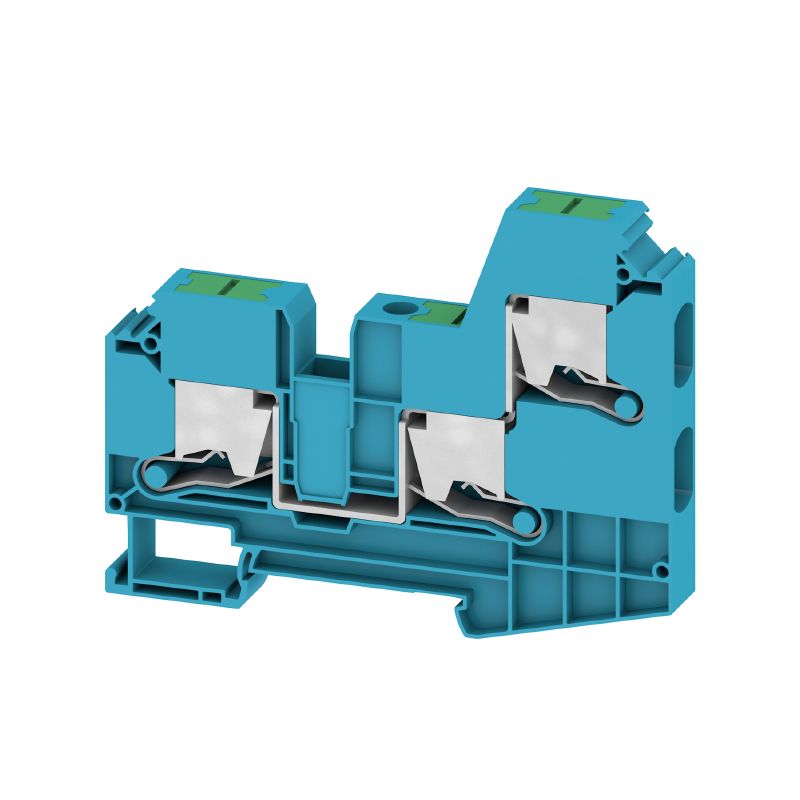

| Versión | Bloque de bornes de paso, SNAP IN, azul, 10 mm², 57 A, 1000 V, Número de conexiones: 3 |
| Código | 3037540000 |
| Tipo | SL3C 10 BL |
| GTIN (EAN) | 4099987000352 |
| Cantidad | 50 Pieza |
| Profundidad | 68,5 mm |
| Profundidad (pulgadas) | 2,697 inch |
| Profundidad incl. carril DIN | 77,5 mm |
| Altura | 89,1 mm |
| Altura (pulgadas) | 3,508 inch |
| Anchura | 10,2 mm |
| Anchura (pulgadas) | 0,402 inch |
| Peso neto | 41,11 g |
| Temperatura de almacenamiento | -25 °C...60 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Material | Wemid |
| Color | azul |
| Color componentes de accionamiento | verde |
| Grado inflamabilidad según UL 94 | V-0 |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 3 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Lados abiertos | derecha |
| Tipo de fijación | enclavado |
| Tipo de montaje | TS 35 |
| Versión a prueba de explosivos | No |
| Tipo de conexión, conexión adicional | SNAP IN |
| Calibre según 60 947-1 | A6 |
| Dimens. caña destornillador | 1,0 x 5,5 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 18 mm |
| Número de conexiones | 3 |
| Sección de conexión del conductor AWG, min. | AWG 14 |
| Sección de conexión del conductor AWG, máx. | AWG 6 |
| Sección de conexión del conductor, flexible, max. | 16 mm² |
| Sección de conexión del conductor, flexible, mín. | 2,5 mm² |
| Sección de embornado, máx. | 16 mm² |
| Sección de embornado, mín. | 1,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 2,5 mm² |
| Sección del conductor, semirrígido, máx. | 16 mm² |
| Sección del conductor, semirrígido, mín. | 2,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 16 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 1,5 mm² |
| Terminal tubular doble, max. | 6 mm² |
| Terminal tubular doble, min. | 1,5 mm² |
| Tipo de conexión | SNAP IN |
| Corriente Gr B (CSA) | 55 A |
| Corriente Gr C (CSA) | 55 A |
| Núm. de certificación (CSA) | 1256475-213329 |
| Sección máx. del conductor (CSA) | 6 AWG |
| Sección mín. del conductor (CSA) | 12 AWG |
| Tensión Gr B (CSA) | 600 V |
| Tensión Gr C (CSA) | 600 V |
| Carril | TS 35 |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 14 |
| Sección de conexión del conductor AWG, máx. | AWG 6 |
| Sección nominal | 10 mm² |
| Tensión nominal | 1.000 V |
| Tensión nominal para bornes contiguos | 1.000 V |
| Tensión nominal DC | 1.000 V |
| Intensidad nominal | 57 A |
| Corriente en conductor máximo | 57 A |
| Normas | IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 0,56 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,82 mW |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Núm. de certificación (cURus) | E60693 |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320024) |
| Catálogo | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Homologaciones |   |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
