SLD 3.50/46/90F 3.2SN OR BX

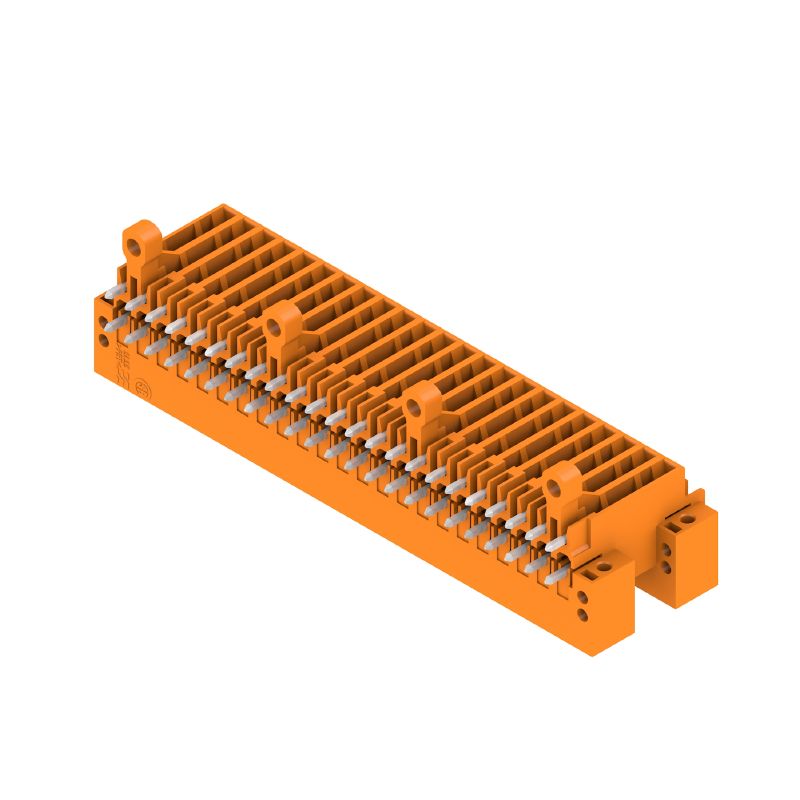

Imagen de producto
SLD 3.50/46/90F 3.2SN OR BX
Imagen de producto
SLD 3.50/46/90F 3.2SN OR BX
Dimensional drawing

SLD 3.50/46/90F 3.2SN OR BX

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.50 mm, Número de polos: 46, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

N.º de artículo 1634020000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Es contrapieza de 4 Productos relacionados 27
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.50 mm, Número de polos: 46, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Order No.
1634020000
Type
SLD 3.50/46/90F 3.2SN OR BX
GTIN (EAN)
4008190258474
Qty.
10 Pieza
Valores característicos del producto
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Embalaje
Caja

Dimensiones y pesos

Depth
24,7 mm
Byggdjup (tum)
0,972 inch
Height
26,5 mm
Altura (pulgadas)
1,043 inch
Altura construcción baja
23,3 mm
Width
87,5 mm
Anchura (pulgadas)
3,445 inch
Масса нетто
30,5 g

Conformidad medioambiental del producto

RoHS megfelelőségi állapot
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Familia del producto
OMNIMATE Signal - Serie BL/SL 3.50
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
90°
Número de polos
46
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
0 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
77 mm
L1 en pulgadas
3,031 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
insertado con los dedos / no insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
8 N
Par de apriete
  • Tipo de par:
    Tornillo de sujeción, Placa de circuito impreso
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,1 Nm
      • máx.:
        0,15 Nm
    • Tornillo recomendado:
      • Número de pieza:
        1610740000

Datos del material

Insulating material
PBT
Colour
naranja
Tabella dei colori (simile)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Grado inflamabilidad según UL 94
V-0
Materiał styków
Aleación de Cu
Поверхность контакта
estañado
Estructura de capas de la conexión por soldadura
2...3 µm Ni / 5...7 µm Sn brillante
Temperatura de almacenamiento, min.
-40 °C
Storage temperature, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-30 °C
Gama de temperatura, montaje, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
10,5 A
Rated current, max. number of poles (Tu=20°C)
8 A
Névleges áram, min. pólusszám (Tu=40°C)
9 A
Rated current, max. number of poles (Tu=40°C)
7 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
200 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
125 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s mit 80 A

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
154685-1318353
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
8 A
Intensidad nominal (Use Group D / CSA)
8 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
8 A
Intensidad nominal (Use Group D / UL 1059)
8 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
104 mm
Anchura VPE
88 mm
Altura de VPE
82 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
