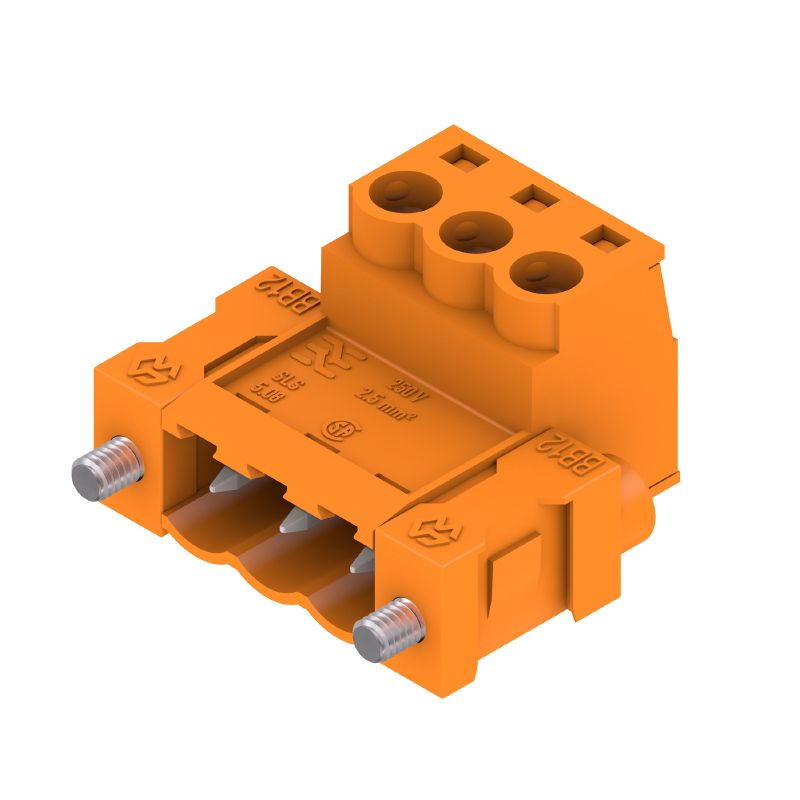

Imagen de producto
SLS 5.08/03/180FI SN OR BX

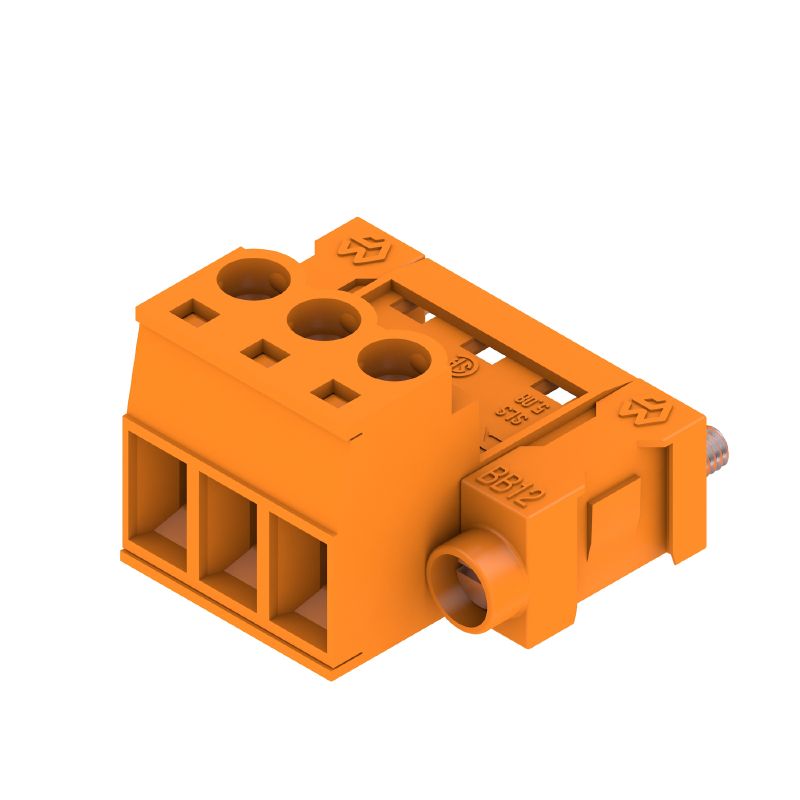

Imagen de producto
SLS 5.08/03/180FI SN OR BX
Dimensional drawing
SLS 5.08/03/180FI SN OR BX
Graph
SLS 5.08/03/180FI SN OR BX
Graph
SLS 5.08/03/180FI SN OR BX
Graph

SLS 5.08/03/180FI SN OR BX

PCB plug-in connector, male plug, 5.08 mm, Number of poles: 3, 180°, Clamping yoke connection, Clamping range, max. : 3.31 mm², Box

N. articolo 1846220000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 È la controparte di 14 Prodotti correlati 11
승인 General ordering data 치수 및 중량 환경 제품 규정 준수 Parametri del sistema 자재 데이터 결선에 적합한 컨덕터 Névleges adatok IEC szerint Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Imballaggio Type tests Important note Классификации

승인

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

General ordering data

Változat
PCB plug-in connector, male plug, 5.08 mm, Number of poles: 3, 180°, Clamping yoke connection, Clamping range, max. : 3.31 mm², Box
Rendelési szám
1846220000
Típus
SLS 5.08/03/180FI SN OR BX
GTIN (EAN)
4032248362509
Qty.
72 adet
Product data
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Packaging
Box

치수 및 중량

Mélység
22,2 mm
Mélység (coll)
0,874 inch
Magasság
15,3 mm
Высота (в дюймах)
0,602 inch
Nettó tömeg
7,24 g

환경 제품 규정 준수

RoHS megfelelőségi állapot
준수, 예외 미존재
REACH SVHC
Нет SVHC выше 0,1 wt%

Parametri del sistema

Famille de produits
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Type de raccordement
Przyłącze pola
Technique de raccordement de conducteurs
Klämbygelanslutning
Pas en mm (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Vezeték kimeneti irány
180°
Pólusszám
3
L1, mm
10,16 mm
L1 en pouce
0,4 "
Sorok száma
1
Nombre de pôles
1
Érintésvédelem a DIN VDE 57 106 szerint
sicurezza per le dita a connettore innestato /sicurezza per il dorso della mano a connettore non innestato
Protection au toucher selon DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
completamente montato
Résistance de passage
≤5 mΩ
Codable
Sì
Csupaszolási hossz
7 mm
Vite di serraggio
M 2,5
Lama cacciavite
0,6 x 3,5
Lama cacciavite norma
DIN 5264-A
Cicli di inserimento
25
Forza di innesto/polo, max.
4 N
Forza d'estrazione/polo, max.
3 N
Coppia di serraggio
  • Tipo di coppia:
    Collegamento cavo
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

자재 데이터

Szigetelőanyag
PBT
Szín
orange
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 flammability rating
V-0
Érintkező anyaga
Lega in rame
Érintkező felület
stagnato
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

결선에 적합한 컨덕터

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
3,31 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Többeres, min. H07V-R
0,2 mm²
Többeres, max. H07V-R
2,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
2,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0372700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0373000000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
Hivatkozási szöveg
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Névleges adatok IEC szerint

Testato secondo lo standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
21,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
16 A
Névleges áram, min. pólusszám (Tu=40°C)
18 A
Névleges áram, maximális pólusszám (Tu=40°C)
14 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

Номинальные характеристики по CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
15 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12

Номинальные характеристики по UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
14 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Csomagolás
Box
VPE hosszúság
349 mm
VPE szélesség
137 mm
VPE magasság
31 mm

Type tests

Teszt: Jelölések tartóssága
  • Standard:
    VDE 0627 Tab. 7 item 3/6.86
  • Test:
    durability
  • Evaluation:
    passed
Teszt: Rögzíthető keresztmetszet
  • Standard:
    VDE 0609 del 1 06.83, EN 60947-1 03.91
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      H05V-U2.5
    • Typ av ledare och för ledararea:
      H05V-K2.5
    • Typ av ledare och för ledararea:
      AWG 28
    • Typ av ledare och för ledararea:
      AWG 14
  • Utvärdering:
    godkänd
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    EN 60947-1/1991 section 8.2.4.3
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
Kihúzási vizsgálat
  • Standard:
    EN 60947-1/1991 section 8.2.4.4
  • Requirement:
    ≥5 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/7
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed

Important note

IPC megfelelőség
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Megjegyzések

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
