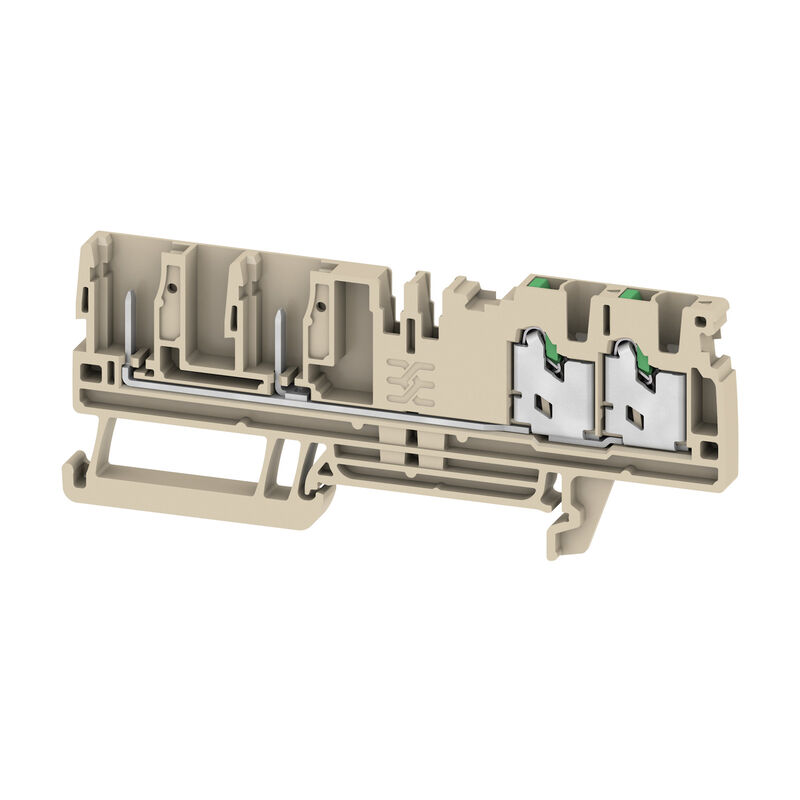

SPGTB 2.5 FT 4C/2
SPGTB 2.5 FT 4C/2

SPGTB 2.5 FT 4C/2

Pluggable terminal, SNAP IN, dark beige, 2.5 mm², 24 A, Number of connections: 4, Number of levels: 1, TS 35

Nr. produktu 3051520000
Otwórz w konfiguratorze
Pobierz kartę katalogową Инженерная поддержка Pobieranie produktów
Akcesoria 112 Produkty pokrewne 161
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Systemkennwerte dalsze dane techniczne Vodiče k upevnění (další připojení) przewody zaciskane (złącze wymiarowane) Informacje ogólne Rating data dane znamionowe wg UL Klassifikationen

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
Pluggable terminal, SNAP IN, dark beige, 2.5 mm², 24 A, Number of connections: 4, Number of levels: 1, TS 35
Nr zam.
3051520000
Typ
SPGTB 2.5 FT 4C/2
GTIN (EAN)
4099987021562
Ilość
50 items

Dimensions and weights

Głębokość
38 mm
Depth (inches)
1,496 inch
Wysokość
71,5 mm
Höhe (inch)
2,815 inch
Szerokość
5,1 mm
Breite (inch)
0,201 inch
Masa netto
11,934 g

Temperatures

Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Material data

Materiał podstawowy
Wemid
Barwny
dunkelbeige
Colour of operational elements
green
Klasa palności wg UL 94
V-0

Systemkennwerte

niezbędna płyta zamykająca
Ja
Liczba potencjałów
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
4
poziomy wewnętrznie zmostkowane
No
Przyłącze PE
No
Szyna montażowa
TS 35
Funkcja N
No
Funkcja PE
No
Funkcja PEN
No

dalsze dane techniczne

otwarte strony
z prawej strony
rodzaj montażu
TS 35
Rodzaj zamocowania
Příchytka
wersja przetestowana pod kątem eksplozji
Ne
zatrzaskowe
Yes

Vodiče k upevnění (další připojení)

Rodzaj przyłącza, kolejne przyłącze
SNAP IN

przewody zaciskane (złącze wymiarowane)

Długość odizolowania
10 mm
kierunek podłączenia
u góry
liczba przyłączeń
4
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
2,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,34 mm²
przekrój przyłącza przewodu AWG, min.
AWG 22
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,34 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,34 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,34 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,34 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Rodzaj przyłącza
SNAP IN
sprawdzian trzpieniowy wg 60 947-1
A2
Wielkość ostrza
0,6 x 3,5 mm
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0,34 mm²

Informacje ogólne

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 22
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Szyna montażowa
TS 35

Rating data

Przekrój pomiarowy
2,5 mm²
Napięcie znamionowe
800 V
Znamionowe napięcie stałe
800 V
Znamionowe natężenie prądu
24 A
Prąd przy maksymalnym oprzewodowaniu
24 A
Normy
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 mW
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
600 V
Napięcie rozm. C (cURus)
600 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
20 A
Prąd rozm. C (cURus)
20 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
12 AWG
Wielkość przewodu Factory wiring min (cURus)
22 AWG
Wielkość przewodu Field wiring max (cURus)
12 AWG
Wielkość przewodu Field wiring min (cURus)
22 AWG

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
