SV 7.62HP/05/270F 3.5SN BK BX

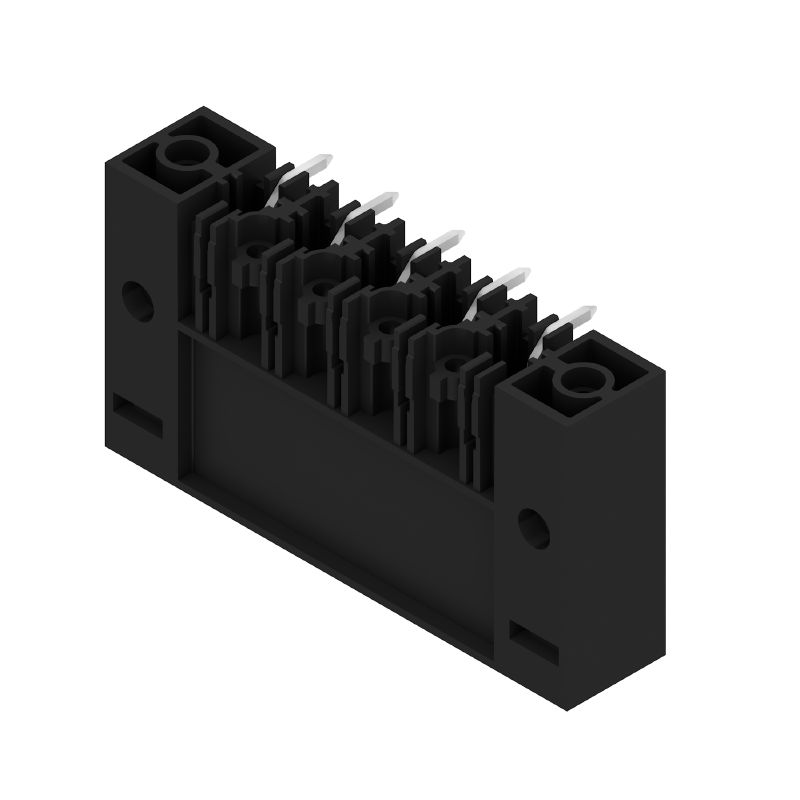

Product image
SV 7.62HP/05/270F 3.5SN BK BX
Product image
SV 7.62HP/05/270F 3.5SN BK BX
Dimensional drawing

SV 7.62HP/05/270F 3.5SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 클립온 플랜지, THT 용접 결선, 7.62 mm, 극 수: 5, 270°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, 박스

Cikkszám 1931400000
Adatlap letöltése Soporte técnico Descargas de productos
Tartozékok 1 A következő ellendarabja 3 Kapcsolódó termékek 10
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 Specifiche di sistema 자재 데이터 Dati di dimensionamento secondo IEC CSA에 따른 정격 데이터 Dane znamionowe wg UL 1059 梱包 중요 참고 사항 분류

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

일반 주문 데이터

Versione
PCB 플러그인 커넥터, 수형 헤더, 클립온 플랜지, THT 용접 결선, 7.62 mm, 극 수: 5, 270°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, 박스
N. d’ordine
1931400000
Tipo
SV 7.62HP/05/270F 3.5SN BK BX
GTIN (EAN)
4032248581436
CPZ
30 szt.
parametry produktu
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
opakowanie
skrzynia

치수 및 중량

Profondità
28,3 mm
Profondità (pollici)
1,114 inch
Posizione verticale
14,9 mm
높이 (인치)
0,587 inch
가장 낮은 버전의 높이
11,4 mm
Larghezza
53,34 mm
Width (inches)
2,1 inch
Peso netto
12,672 g

환경 제품 규정 준수

Stato conformità RoHS
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

Specifiche di sistema

Famille de produits
OMNIMATE Power - Serie BV/SV 7.62HP
Csatlakozás típusa
보드 결선
Montaggio su circuito stampato
THT solder connection
Passo in mm (P)
7,62 mm
Passo in pollici (P)
0,3 "
Angolo di uscita
270°
Pólusszám
5
Forrasztótüskék száma pólusonként
2
Forrasztótüske hossza (l)
3,5 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
0,8 x 1,0 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
30,48 mm
L1 in inches
1,2 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Touch-safe above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP 20
Protection degree
IP20
when fully mounted
Volume resistance
2.00 mΩ
Can be coded
Yes
Plugging cycles
25

자재 데이터

Materiale isolante
PA GF
Colori
검정
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Materiale dei contatti
Сплав медный
Superficie dei contatti
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
130 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
57 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
41 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
41 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
41 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
630 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
6 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
6 kV
Portata transitoria
3 x 1 сек. с 420 A
Distanza in aria, min.
6,9 mm
Distanza superficiale, min.
9,6 mm

CSA에 따른 정격 데이터

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
35 A
Corrente nominale (Gruppo C / CSA)
35 A
Corrente nominale (Gruppo D / CSA)
5 A
Riferimento ai valori di omologazione
A megadott adatok maximális értékek - lásd a tanúsítványt.

Dane znamionowe wg UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Tensione nominale (Gruppo C / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Номинальное напряжение (группа использования F/UL 1059)
744 V
Corrente nominale (Gruppo B / UL 1059)
40,5 A
Corrente nominale (Gruppo C / UL 1059)
40,5 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Номинальный ток (группа использования F/UL 1059)
40,5 A
Ligne de fuite, min.
9,6 mm
Ligne d’air, min.
6,9 mm
Référence aux valeurs approuvées
A megadott adatok maximális értékek - lásd a tanúsítványt.

梱包

Imballaggio
箱
Lunghezza VPE
349 mm
Larghezza VPE
135 mm
Altezza VPE
40 mm

중요 참고 사항

Conformità IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Note
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Diameter of solder eyelet D = 1.4+0.1 mm starting with 8-pole
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
