Propriétés

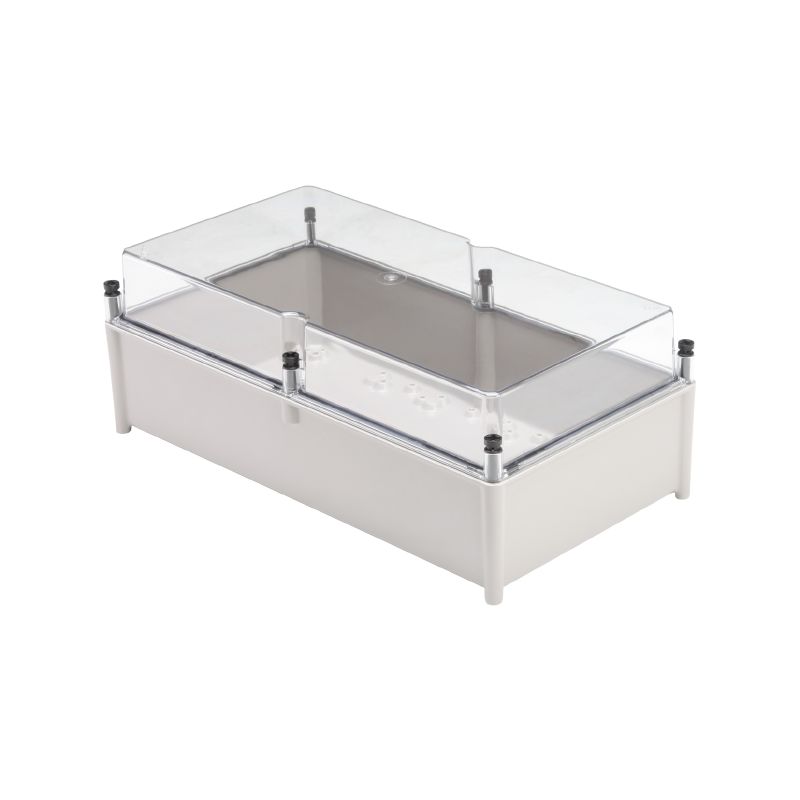

| Version | TBF (boîtier vide en polyester), Boîtier vide, Hauteur: 558 mm, Largeur: 302 mm, Profondeur: 210 mm, Matériau: Polyester renforcé fibre de verre, non traité, Gris clair, transparent |
| Référence | 9502850000 |
| Type | TBF 56/30/21 TRSP |
| GTIN (EAN) | 4032248235315 |
| Qté. | 1 Pièce |
| Profondeur | 210 mm |
| Profondeur (pouces) | 8,268 inch |
| Hauteur | 558 mm |
| Hauteur (pouces) | 21,968 inch |
| Largeur | 302 mm |
| Largeur (pouces) | 11,89 inch |
| Poids net | 3 660 g |
| Température de fonctionnement | -50 °C...130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 80 |
| M16 | 46 |
| M20 | 40 |
| M25 | 18 |
| M32 | 8 |
| M40 | 6 |
| M50 | 4 |
| M63 | 4 |
| M12 | 44 |
| M16 | 24 |
| M20 | 20 |
| M25 | 10 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 2 |
| Numéro de déclaration de conformité (DoC LVD) | DoC DE PS2420 220224 002ISS01 |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Couple des vis du couvercle | 1,5 Nm |
| Couvercle | Oui |
| Degré de protection | IP66 |
| Domaines d'utilisation : |
Technique du bâtiment
Transports Industrie du conditionnement Construction de machines |
| Fixation de montage | 4 ou 6 boulons d'entretoisement M6 filetage interne |
| Fixation du coffret | 6,5 mm à travers le fond du coffret |
| Fixation du couvercle | Crosshead nylon screws |
| Hauteur de l'orifice d'accès | 532 mm |
| Instruction de montage | Montage par vis |
| Largeur de l'orifice d'accès | 276 mm |
| Matériau | Polyester renforcé fibre de verre |
| Matériau du joint | Polyuréthane |
| Nombre de vis de couvercle | 6 |
| Normes |
IEC 60529
EN 60529 EN 62208 EN/IEC 61439-2 |
| Plaque de presse-étoupes | Non |
| Surface | non traité |
| Température de fonctionnement , max. | 130 °C |
| Température de fonctionnement , min. | -50 °C |
| Tenue aux chocs |
IK08 conforme à la norme CEI 62208
IK10 conforme à la norme CEI 62262 |
| Toxicité | Sans halogène, |
| WDU 10 / ZDU 10 | 4x22 |
| WDU 16 / ZDU 16 | 4x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 4x44 |
| WDU 35 / ZDU 35 | 4x14 |
| WDU 4 / ZDU 4 | 4x37 |
| WDU 6 / ZDU 6 | 4x28 |
| WDU 10 / ZDU 10 | 2x48 |
| WDU 16 / ZDU 16 | 2x34 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x94 |
| WDU 35 / ZDU 35 | 2x30 |
| WDU 4 / ZDU 4 | 2x79 |
| WDU 6 / ZDU 6 | 2x59 |
| Agrément/Certificat/Document de conformité | [DoC Declaration of Conformity LVD - TBF Empty Enclosures - DoC DE PS2420 220224 002ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_306389) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_77006) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9502850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9502850000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Conforme |
