TBY-C3-AIO-2KS-Z
TBY-C3-AIO-2KS-Z

TBY-C3-AIO-2KS-Z

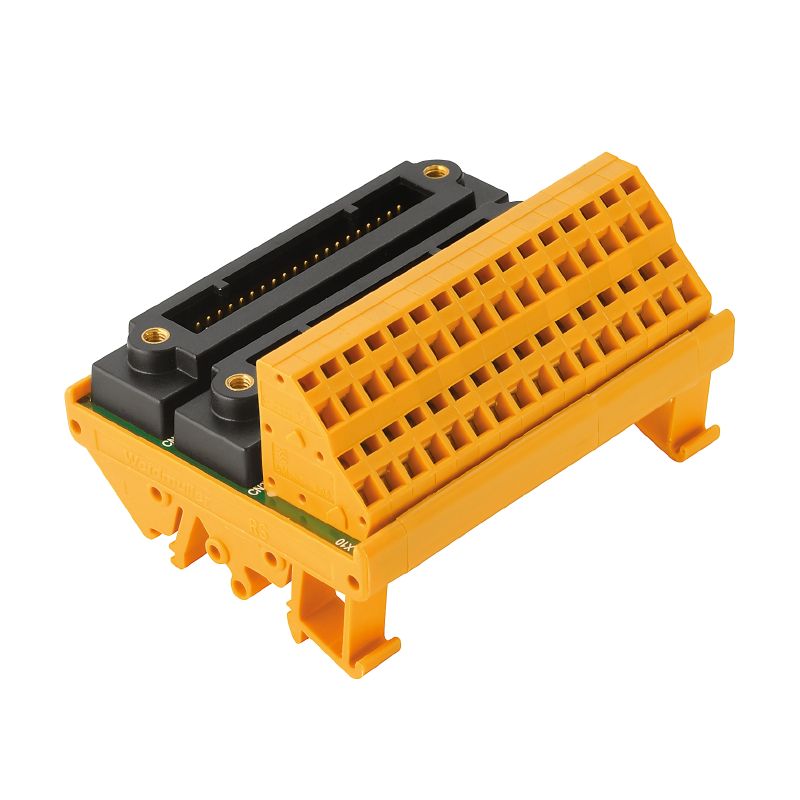

Interface, RS, 2 x KS (40P), LM2NZF 5.08mm

Référence produit 1371500000
Fiche technique Téléchargements de produits
Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques générales Données de raccordement Caractéristiques nominales Coordination de l'isolation (EN50178) Raccordement installation Raccordement alimentation Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Version
Interface, RS, 2 x KS (40P), LM2NZF 5.08mm
Référence
1371500000
Type
TBY-C3-AIO-2KS-Z
GTIN (EAN)
4050118202212
Qté.
1 Pièce

Dimensions et poids

Profondeur
52 mm
Profondeur (pouces)
2,047 inch
Hauteur
70 mm
Hauteur (pouces)
2,756 inch
Largeur
90 mm
Largeur (pouces)
3,543 inch
Net weight
111,29 g

Températures

Température de stockage
-40...85 °C
Température de fonctionnement
-25...70 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
f9d70a48-3ece-4d71-ba78-a0d617266ffc

Caractéristiques générales

Affichage LED d'état par canal
Non
Sectionnement par voie
Non
Typ av kontrollpunkt
Non
Contacteur
No
Предохранитель на канал
Non
LED état tension d'alimentation
Non
Fusible alimentation électrique
Non

Données de raccordement

Nombre de pôles (côté commande)
Mâle 40 pôles
Raccordement côté commande
2 x KS (40P)
Raccordement côté installation
LM2NZF 5.08mm

Caractéristiques nominales

Provozní napětí
50 V AC / 70 V DC
Corriente máxima por canal
1 A

Coordination de l'isolation (EN50178)

Tension nominale
< 50 V AC
Catégorie de surtension
III
Degré de pollution
2
Test pulzního napětí (1,2/50μs)
0,8 kV
Tension d'essai d'isolation AC
0,35 kV

Raccordement installation

Embouts isolés, max.
1,5 mm²
Flexible avec embout, max.
1,5 mm²
Flexible avec embout, min.
0,25 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Longueur de dénudage
7,5 mm
Plage de raccordement, max.
2,5 mm²
Plage de raccordement, min.
0,13 mm²
Rigide, max. H05(07) V-U
2,5 mm²
Rigide, min. H05(07) V-U
0,2 mm²
Section du conducteur max., AWG
AWG 14
Section du conducteur min., AWG
AWG 24
souple, max. H05(07) V-K
1,5 mm²
Type de la connexion
Raccordement à ressort

Raccordement alimentation

Type de connexion
Raccordement à ressort
Plage de raccordement, min.
0,13 mm²
Plage de raccordement, max.
2,5 mm²
Rigide, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
슬리브 채용 연질, 최대
1,5 mm²
Flessibile con boccola, min.
0,25 mm²
Ferrule with plastic collar, max.
1,5 mm²
Section du conducteur, min. AWG
AWG 14
Section du conducteur, max. AWG
AWG 24
Longueur de dénudage
7,5 mm

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
