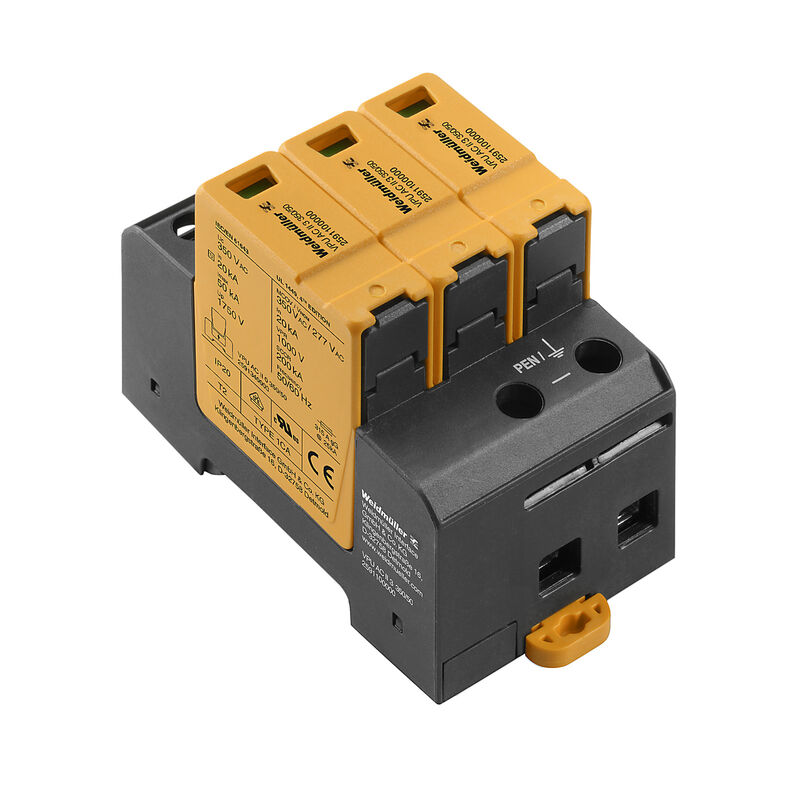

VPU AC II 3 350/50
VPU AC II 3 350/50
Electric symbol
Schematic circuit diagram

VPU AC II 3 350/50

Surge voltage arrester, Low voltage, Surge protection, TN-C

Cikkszám 2591100000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 4 Pótalkatrészek 2 Kapcsolódó termékek 12
Сертификаты General ordering data Размеры и массы Temperatures Environmental Product Compliance Jmenovité údaje UL Connection data, remote alert General data Insulation coordination acc. to EN 50178 Rated data IEC / EN Connection data Electrical data General data Garantie Viktig hänvisningstext Product images Classifications

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E3542610000

General ordering data

Version
Surge voltage arrester, Low voltage, Surge protection, TN-C
Order No.
2591100000
Type
VPU AC II 3 350/50
GTIN (EAN)
4050118599831
Qty.
1 items

Размеры и массы

Depth
68 mm
Depth (inches)
2,677 inch
Depth including DIN rail
76 mm
Height
90 mm
Height (inches)
3,543 inch
Width
54 mm
Width (inches)
2,126 inch
Nettó tömeg
378 g

Temperatures

Storage temperature
-40 °C...85 °C
Ambient temperature
-40 °C…85 °C
Operating temperature
-40 °C...85 °C
Umidità
Umidità rel. 5 - 95%

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Jmenovité údaje UL

Ambient temperature (operational), max.
85 °C
Rated Voltage UN
277 V
MCOV (L-PE)
350 V
SCCR
200 kA
In
20 kA
Kategória
SPD TYPE 1CA
Környezeti hőmérséklet (működési), min.
-40 °C
Tanúsítvány száma (cURus)
E3542610000
MODE
all modes
VPR (L-L)
2.000 V
VPR (L-PE)
1.000 V
Voltage type
AC
UL Energy Networks
3-phase WYE

Connection data, remote alert

Connection type
PUSH IN

General data

Colour
orange
black
Design
Installation housing; 3TE
Insta IP 20
Mounting rail
TS 35
Operating altitude
≤ 4000 m
Optical function display
green = OK; red = arrester is defective - replace
Protection degree
IP20 in installed state
Segment
Power distribution
UL 94 flammability rating
V-0
Version
Protezione contro le sovratensioni

Insulation coordination acc. to EN 50178

Pollution severity
2
Surge voltage category
III

Rated data IEC / EN

Combined pulse UOC
6 kV
Discharge current (type III)
3 kA
Discharge current Imax (8/20µs) wire-PE
50 kA
Discharge current In (8/20µs) wire-PE
20 kA
Energy coordination (≤10 m)
Type II
Type III
Follow-on current extinguishing capability Ifi
Follow current need not be taken into account
Frequency range, max.
60 Hz
Frequency range, min.
50 Hz
Fuse protection
No Fuse neccessary ≤315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Integrated back-up fuse
No
Leakage current at Un
0,6 mA
Low voltage network
TN-C
Max. continuous voltage, Uc (AC)
350 V
Number of poles
3
Protection level Up at IN (L/N-PE)
≤ 1.75 kV
Rated voltage (AC)
230 V
Requirements category acc. to IEC 61643-11
Type II
Type III
Requirements class, acc. to EN 61643-11
T2
T3
Response time / fallback time
≤ 25 ns
Short-circuit current rating ISCCR
50 kA
Signalling contact
No
SPD type
T2
Standards
IEC 61643-11
EN 61643-11
UL 1449
Temporary surge voltage (over-voltage) - TOV
403 V
Voltage type
AC

Connection data

Stripping length
18 mm
Wire connection method
Screw connection
Type of connection
Screw connection
Stripping length, rated connection
18 mm
Tightening torque, min.
3 Nm
Tightening torque, max.
4,5 Nm
Clamping range, rated connection
16 mm²
Plage de serrage, min.
1,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
35 mm²
Wire connection cross section AWG, min.
AWG 16
Section de raccordement du conducteur, AWG, max.
AWG 2
Wire cross-section, solid, min.
1,5 mm²
Ledardiameter, entrådig max.
35 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
25 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
35 mm²

Electrical data

Tipo di tensione
AC

General data

Antal poler
3
Protection degree
IP20 felszerelt állapotban
Szín
narancssárga
fekete

Garantie

Time interval
5 év

Viktig hänvisningstext

Product information
Avsedd för DC-applikationer. Använd SIBA-säkring av typ NH2XL aR/aSF DC 1500 V

Product images

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
