WPD 501 2X25/2X16 1XGN/3XGY/1XBL

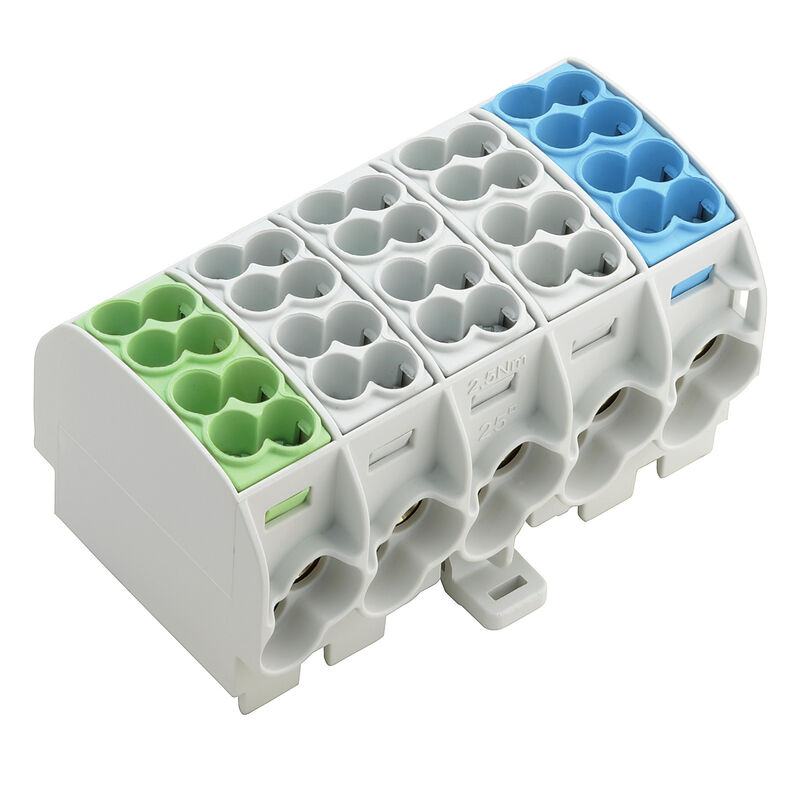

Imagen de producto
WPD 501 2X25/2X16 1XGN/3XGY/1XBL
WPD 501 2X25/2X16 1XGN/3XGY/1XBL
WPD 501 2X25/2X16 1XGN/3XGY/1XBL
WPD 501 2X25/2X16 1XGN/3XGY/1XBL
WPD 501 2X25/2X16 1XGN/3XGY/1XBL

WPD 501 2X25/2X16 1XGN/3XGY/1XBL

Borne de distribuidor de potencial, Conexión brida-tornillo, Gris claro, 25 mm², 152 A, 1000 V, Número de conexiones: 20, Número de pisos: 1

N.º de artículo 1562140000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 Productos relacionados 33
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Generalidades Datos nominales Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Borne de distribuidor de potencial, Conexión brida-tornillo, Gris claro, 25 mm², 152 A, 1000 V, Número de conexiones: 20, Número de pisos: 1
Código
1562140000
Tipo
WPD 501 2X25/2X16 1XGN/3XGY/1XBL
GTIN (EAN)
4050118385229
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
49,3 mm
Profundidad (pulgadas)
1,941 inch
Altura
55,7 mm
Altura (pulgadas)
2,193 inch
Anchura
88,8 mm
Anchura (pulgadas)
3,496 inch
Peso neto
341,9 g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-50 °C…85 °C
Temperatura permanete de trabajo, min.
-50 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Datos del material

Materiał podstawowy
Wemid
Barwny
Gris claro
Klasa palności wg UL 94
V-0

Valores característicos del sistema

Wykonanie
Conexión brida-tornillo
Tapa final obligatoria
No
Número de potenciales
5
Número de pisos
1
Número de puntos de embornado por piso
10
Liczba potencjałów w rzędzie
5
poziomy wewnętrznie zmostkowane
No
Соединение PE
No
Carril de montaje
TS 35
Función N
Sí
Función PE
No
Función PEN
No

Otros datos técnicos

con espiga de sujeción
No
enclavable
No
Indicación de montaje
Carril/ Placa de montaje
Lados abiertos
cerrado
Tipo de montaje
enclavado
Versión a prueba de explosivos
RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Conexión brida-tornillo
Connection cross-section, stranded, max.
25 mm²
Dirección de conexión
lateral
Leiteranschlussquerschnitt, eindrähtig, max.
25 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5 mm²
Número de conexiones
20
Sección de conexión del conductor AWG, min.
AWG 16
Sección de conexión del conductor AWG, máx.
AWG 4
Sección de conexión del conductor, flexible, max.
0 mm²
Sección de conexión del conductor, flexible, mín.
1,5 mm²
Sección de embornado, máx.
35 mm²
Sección de embornado, mín.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
16 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
1,5 mm²
Tipo de conexión 2
Conexión brida-tornillo

Generalidades

Carril de montaje
TS 35
Indicación de montaje
Carril/ Placa de montaje
Normas
IEC 60947-7-1
IEC 61238-1
VDE 0603-2
Número de polos
5
Sección de conexión del conductor AWG, min.
AWG 16
Sección de conexión del conductor AWG, máx.
AWG 4

Datos nominales

Sección nominal
25 mm²
Rated voltage
1.000 V
Tensión nominal AC
1.000 V
Tensión nominal DC
1.000 V
Corriente nominal
152 A
Prąd przy maksymalnym oprzewodowaniu
152 A
Normas
IEC 60947-7-1
IEC 61238-1
VDE 0603-2

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
